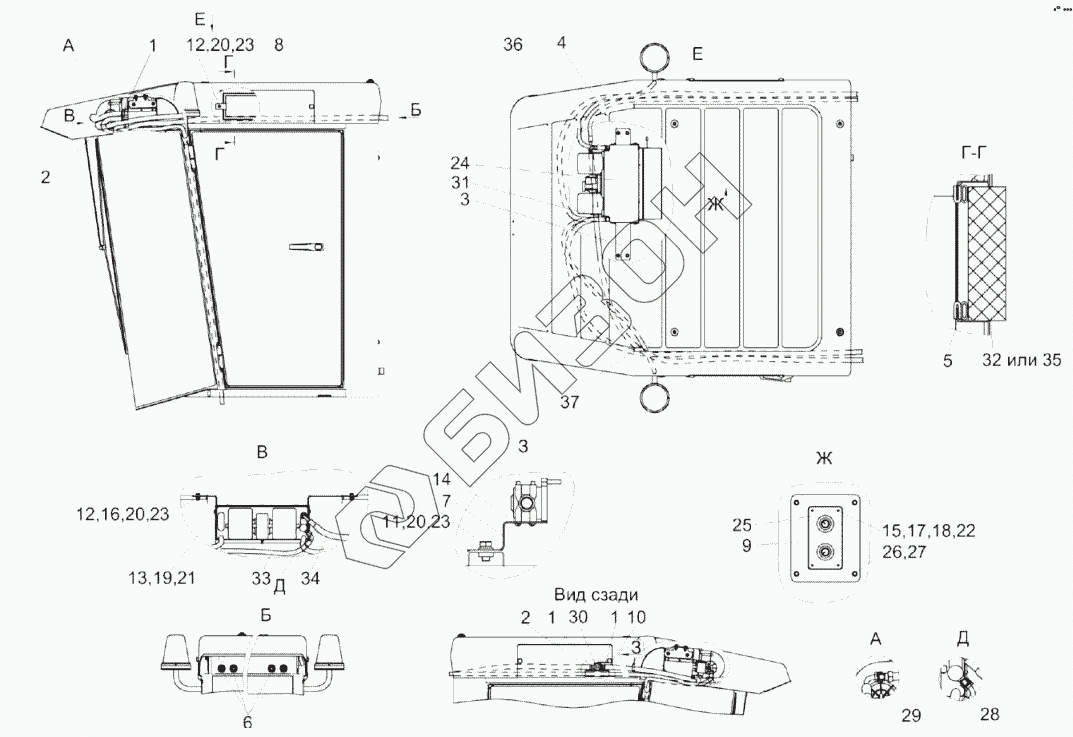

Графический каталог запасных частей к технике: Гомсельмаш KЗС-812. Установка испарителя КЗК-7-0113040-01
/199.gif)
1
1
1
2
2
3
3
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
20
20
21
22
23
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-7-0113040-01 | КЗК-7-0113040-01 | Установка испарителя |
Загрузка ...
|
|
| 1 | А23.02.260 | Хомут стяжной |
Загрузка ...
|
|
| 2 | КЗК-7-0113001 | Рукав 16х25-1,6-1036 |
Загрузка ...
|
|
| 3 | КЗК-12-0113418А | Кронштейн |
Загрузка ...
|
|
| 4 | КЗК-12-0113419А | Кронштейн |
Загрузка ...
|
|
| 5 | КВК0121009 | Уплотнитель |
Загрузка ...
|
|
| 6 | КГС0120032-01 | Втулка |
Загрузка ...
|
|
| 7 | КЗК-12-0113421 | Кронштейн |
Загрузка ...
|
|
| 8 | КЗК-12-0113422 | Прижим |
Загрузка ...
|
|
| 9 | КЗК-12-0120012 | Панель |
Загрузка ...
|
|
| 10 | РНД0160012-91 | Рукав |
Загрузка ...
|
|
| 11 | БолтМ8-6eх16-7796 | Болт М8-6eх16-7796 |
Загрузка ...
|
|
| 12 | БолтМ8-6eх25-7796 | Болт М8-6eх25-7796 |
Загрузка ...
|
|
| 13 | БолтМ6-6e20-7798 | Болт М6-6e20-7798 |
Загрузка ...
|
|
| 14 | Винт4х10.01-10621 | Винт 4х10.01-10621 |
Загрузка ...
|
|
| 15 | ВинтB.М3-6eх18-17473 | Винт B.М3-6eх18-17473 |
Загрузка ...
|
|
| 16 | ГайкаМ8-6G.8-5915 | Гайка М8-6G.8-5915 |
Загрузка ...
|
|
| 17 | ГайкаМ3-6G.6-5927 | Гайка М3-6G.6-5927 |
Загрузка ...
|
|
| 18 | Шайба3.65Г-6402 | Шайба 3.65Г-6402 |
Загрузка ...
|
|
| 19 | Шайба6.65Г-6402 | Шайба 6.65Г-6402 |
Загрузка ...
|
|
| 20 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 21 | ШайбаC6.01-6958 | Шайба C 6.01-6958 |
Загрузка ...
|
|
| 22 | ШайбаC.3.01-11371 | Шайба C.3.01-11371 |
Загрузка ...
|
|
| 23 | ШайбаC.8.01-11371 | Шайба C.8.01-11371 |
Загрузка ...
|
|
| 24 | 03-132000-00 | Испарительно-отопительный блок с воздуховодом |
Загрузка ...
|
|
| 25 | 99-078600-00 | Блок управления |
Загрузка ...
|
|
| 26 | Винт2-5х2х25-10620 | Винт 2-5х2х25-10620 |
Загрузка ...
|
|
| 27 | 6430-5325264 | Держатель |
Загрузка ...
|
|
| 28 | 08-002562-00 | Кольцо уплотнительное 9/16 |
Загрузка ...
|
|
| 29 | 08-003503-00 | Кольцо уплотнительное 7/8 |
Загрузка ...
|
|
| 30 | 10-100671-10 | Кран отопителя |
Загрузка ...
|
|
| 31 | 08-000010-00 | Уплотнение |
Загрузка ...
|
|
| 32 | ПВ-470 | Фильтр приточного воздуха ПВ-470 |
Загрузка ...
|
|
| 33 | 05-070035-00 | Хладонопровод 05-070035-00 |
Загрузка ...
|
|
| 34 | 05-070036-03 | Хладонопровод |
Загрузка ...
|
|
| 35 | В4704 | Элемент фильтрующий |
Загрузка ...
|
|
| 36 | 08-070025-00 | Трубка |
Загрузка ...
|
|
| 37 | 08-070028-00 | Трубка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
