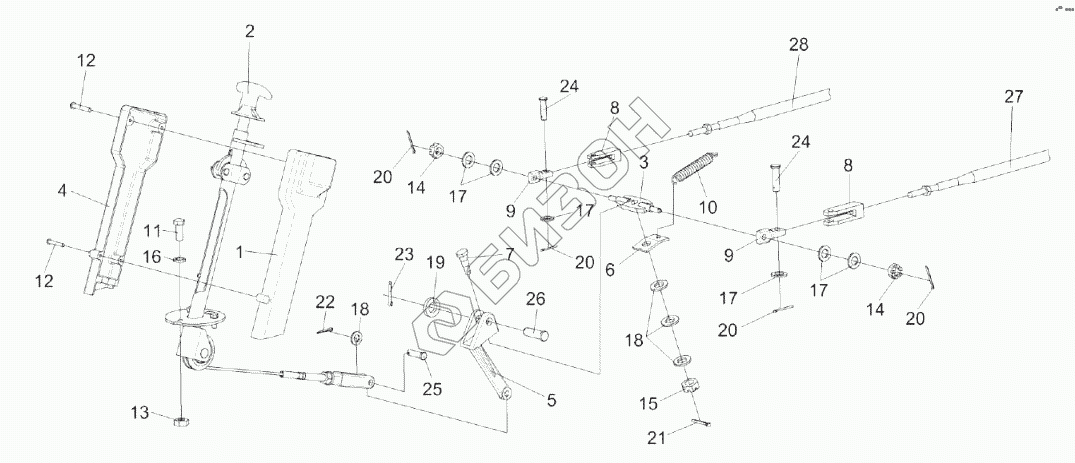

Графический каталог запасных частей к технике: Гомсельмаш KЗС-812. Установка колонки привода УЭС 0300710
/218.gif)
1
2
3
4
5
6
7
8
8
9
9
10
11
12
12
13
14
14
15
16
17
17
17
17
18
18
19
20
20
20
20
21
22
23
24
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-8К-0119000 | КЗК-8К-0119000 | Площадка управления |
Загрузка ...
|
|
| 1 | УЭС0300270 | Крышка |
Загрузка ...
|
|
| 2 | УЭС0300710 | Колонка привода |
Загрузка ...
|
|
| 3 | РСМ10.04.15.130 | Качалка |
Загрузка ...
|
|
| 4 | УЭС0300087 | Крышка |
Загрузка ...
|
|
| 5 | УЭС0300205 | Рычаг |
Загрузка ...
|
|
| 6 | УЭС0300526 | Планка |
Загрузка ...
|
|
| 7 | УЭС0300626 | Ось |
Загрузка ...
|
|
| 8 | УЭС0300686 | Вилка |
Загрузка ...
|
|
| 9 | УЭС0302611 | Сухарик |
Загрузка ...
|
|
| 10 | РСМ10.04.13.606Б | Пружина |
Загрузка ...
|
|
| 11 | БолтМ8-6eх30-7796 | Болт М8-6eх30-7796 |
Загрузка ...
|
|
| 12 | ВинтB.М4-6eх25-17473 | Винт B.М4-6eх25-17473 |
Загрузка ...
|
|
| 13 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 14 | ГайкаМ8-6G-5919 | Гайка М8-6G-5919 |
Загрузка ...
|
|
| 15 | ГайкаМ10-6G-5919 | Гайка М10-6G-5919 |
Загрузка ...
|
|
| 16 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 17 | ШайбаC.8.01-11371 | Шайба C.8.01-11371 |
Загрузка ...
|
|
| 18 | ШайбаC.10.01–11371 | Шайба |
Загрузка ...
|
|
| 19 | ШайбаC.14.01–11371 | Шайба |
Загрузка ...
|
|
| 20 | Шплинт2х20–397 | Шплинт |
Загрузка ...
|
|
| 21 | Шплинт2,5х20–397 | Шплинт |
Загрузка ...
|
|
| 22 | Шплинт3,2х20–397 | Шплинт |
Загрузка ...
|
|
| 23 | Шплинт4х25–397 | Шплинт |
Загрузка ...
|
|
| 24 | Ось6-8b12х30–9650 | Ось |
Загрузка ...
|
|
| 25 | Ось6-10b12х36–9650 | Ось |
Загрузка ...
|
|
| 26 | Ось6-14b12х45–9650 | Ось |
Загрузка ...
|
|
| 27 | 113-075-03500 | Трос дистанционного управления |
Загрузка ...
|
|
| 28 | 113-075-04000 | Трос дистанционного управления |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
