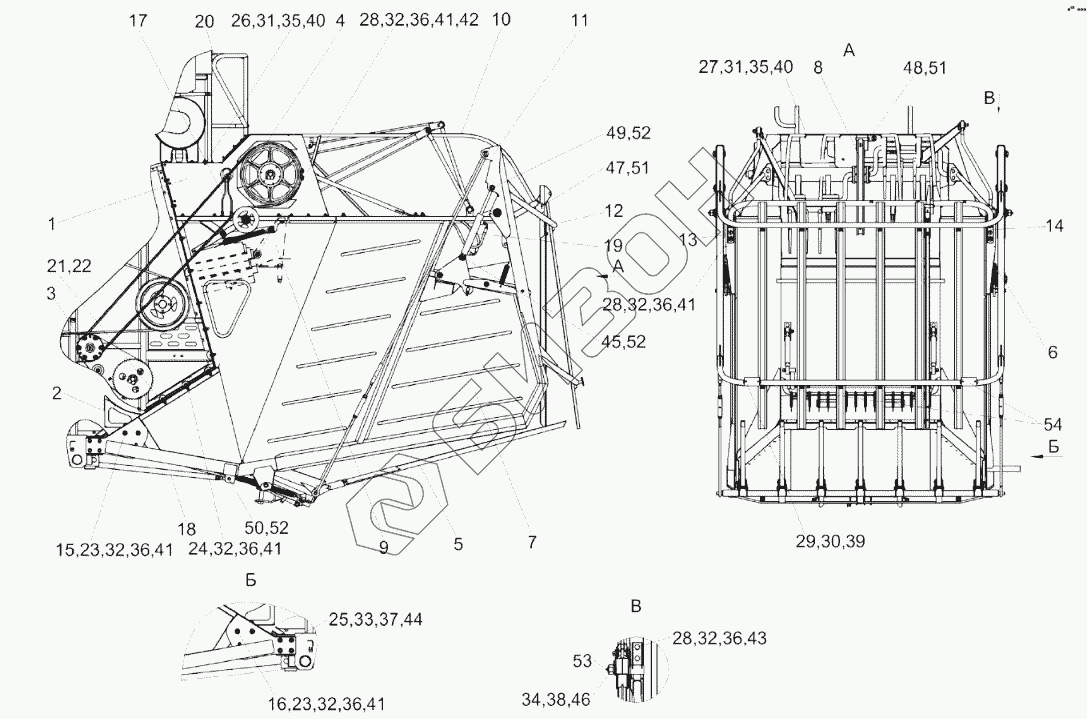

Графический каталог запасных частей к технике: Гомсельмаш KЗС-812. Установка копнителя КЗК-8К-2-0400000
/137.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
28
28
29
30
31
31
32
32
32
32
32
32
33
34
35
35
36
36
36
36
36
36
37
38
39
40
40
41
41
41
41
41
42
43
44
45
46
47
48
49
50
51
51
52
52
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-8К-2-0400000 | КЗК-8К-2-0400000 | Установка копнителя |
Загрузка ...
|
|
| 1 | КЗК-8К-2-0400050 | Установка соломонабивателя |
Загрузка ...
|
|
| 2 | КЗК-8К-0400010 | Установка половонабивателя |
Загрузка ...
|
|
| 3 | КЗК-8К-0400020 | Установка привода половонабивателя |
Загрузка ...
|
|
| 4 | КЗК-8К-0400030 | Установка привода соломонабивателя |
Загрузка ...
|
|
| 5 | КЗК-8К-0400040 | Установка днища копнителя |
Загрузка ...
|
|
| 6 | КЗК-8К-0400060 | Боковина правая |
Загрузка ...
|
|
| 7 | КЗК-8К-0400070 | Боковина левая |
Загрузка ...
|
|
| 8 | КЗК-8К-0400090 | Датчик заполнения |
Загрузка ...
|
|
| 9 | КЗК-8К-0400120 | Отсекатель |
Загрузка ...
|
|
| 10 | КЗК-8К-0400130 | Ограждение |
Загрузка ...
|
|
| 11 | КЗК-8К-0400140 | Клапан |
Загрузка ...
|
|
| 12 | КЗК-8К-0400150 | Датчик выгрузки |
Загрузка ...
|
|
| 13 | КЗК-8К-0400170 | Опора |
Загрузка ...
|
|
| 14 | КЗК-8К-0400170-01 | Опора |
Загрузка ...
|
|
| 15 | КЗК-8К-0400580 | Опора |
Загрузка ...
|
|
| 16 | КЗК-8К-0400580-01 | Опора |
Загрузка ...
|
|
| 17 | КЗК-8К-0602090 | Установка гидросистемы копнителя |
Загрузка ...
|
|
| 18 | КЗК0100560-04 | Тяга |
Загрузка ...
|
|
| 19 | КЗК-8К-0602510 | Гидроцилиндр заслонки копнителя |
Загрузка ...
|
|
| 20 | КЗК-8А-0100240 | Поручень |
Загрузка ...
|
|
| 21 | КЗК-14-0203402 | Пластина |
Загрузка ...
|
|
| 22 | КЗК-14-0203402-01 | Пластина |
Загрузка ...
|
|
| 23 | БолтМ12-6eх35-7796 | Болт М12-6eх35-7796 |
Загрузка ...
|
|
| 24 | БолтМ12-6eх45-7796 | Болт М12-6eх45-7796 |
Загрузка ...
|
|
| 25 | БолтМ16-6eх60-7796 | Болт М16-6eх60-7796 |
Загрузка ...
|
|
| 26 | БолтМ8-6eх25-7802 | Болт М8-6eх25-7802 |
Загрузка ...
|
|
| 27 | БолтМ10-6eх30-7802 | Болт М10-6eх30-7802 |
Загрузка ...
|
|
| 28 | БолтМ12-6eх30-7802 | Болт М12-6eх30-7802 |
Загрузка ...
|
|
| 29 | ВинтB.М6-6eх20-17473 | Винт B.М6-6eх20-17473 |
Загрузка ...
|
|
| 30 | ГайкаМ6-6G-5915 | Гайка М6-6G-5915 |
Загрузка ...
|
|
| 31 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 32 | ГайкаМ12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 33 | ГайкаМ16-6G-5915 | Гайка М16-6G-5915 |
Загрузка ...
|
|
| 34 | ГайкаМ30х2-6G-5915 | Гайка М30х2-6G-5915 |
Загрузка ...
|
|
| 35 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 36 | Шайба12Т.65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 37 | Шайба16Т.65Г-6402 | Шайба 16Т.65Г-6402 |
Загрузка ...
|
|
| 38 | Шайба30.65Г-6402 | Шайба |
Загрузка ...
|
|
| 39 | ШайбаC6.01-6958 | Шайба C 6.01-6958 |
Загрузка ...
|
|
| 40 | ШайбаC10.01-6958 | Шайба C 10.01-6958 |
Загрузка ...
|
|
| 41 | ШайбаC12.01-6958 | Шайба C 12.01-6958 |
Загрузка ...
|
|
| 42 | ШайбаC20.01-6958 | Шайба C 20.01-6958 |
Загрузка ...
|
|
| 43 | ШайбаC.12.01-11371 | Шайба C.12.01-11371 |
Загрузка ...
|
|
| 44 | ШайбаC.16.01-11371 | Шайба C.16.01-11371 |
Загрузка ...
|
|
| 45 | ШайбаC.20.01-11371 | Шайба C.20.01-11371 |
Загрузка ...
|
|
| 46 | ШайбаC.30.01-11371 | Шайба |
Загрузка ...
|
|
| 47 | Ось6-14b12х90-9650 | Ось |
Загрузка ...
|
|
| 48 | Ось6-14b12х100-9659 | Ось |
Загрузка ...
|
|
| 49 | Ось6-20b12х85-9650 | Ось |
Загрузка ...
|
|
| 50 | Ось6-20b12Х65-9650 | Ось |
Загрузка ...
|
|
| 51 | Шплинт4х22-397 | Шплинт 4х22-397 |
Загрузка ...
|
|
| 52 | Шплинт5х36-397 | Шплинт 5х36-397 |
Загрузка ...
|
|
| 53 | Масленка1.2.Ц6-19853 | Масленка 1.2.Ц6-19853 |
Загрузка ...
|
|
| 54 | 3202.3731 | Световозвращатель |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
