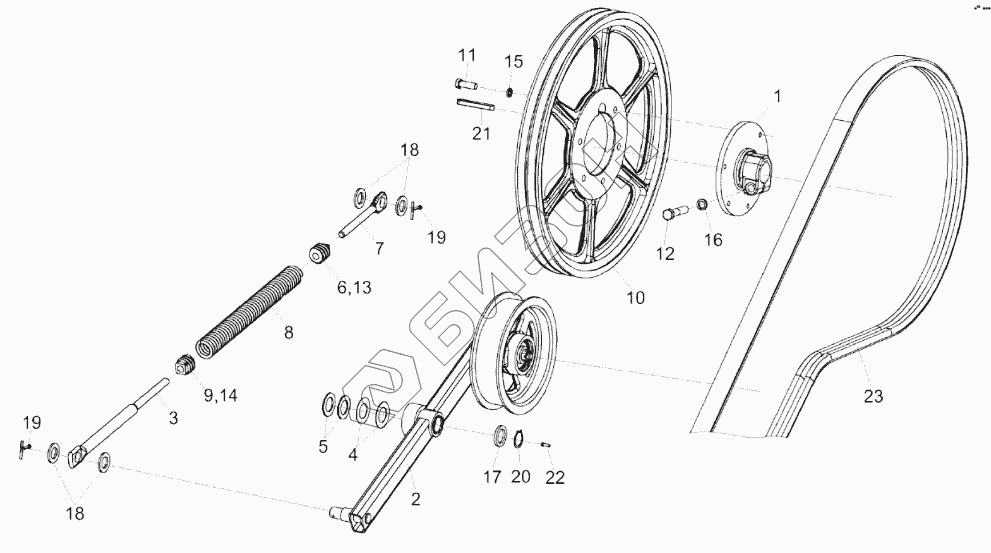

Графический каталог запасных частей к технике: Гомсельмаш KЗС-812. Установка привода соломонабивателя КЗК-8К-0400030
/143.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК0202840А-01 | КЗК0202840А-01 | Пружина |
Загрузка ...
|
|
| КЗК-8К-0400310 | КЗК-8К-0400310 | Шкив |
Загрузка ...
|
|
| КЗК-8К-0400030 | КЗК-8К-0400030 | Установка привода соломонабивателя |
Загрузка ...
|
|
| 1 | КЗК-8К-0400450 | Ступица |
Загрузка ...
|
|
| 2 | КЗК-8К-0400460 | Натяжник |
Загрузка ...
|
|
| 3 | КЗК0202683-02 | Зацеп |
Загрузка ...
|
|
| 4 | КИС0100406 | Прокладка |
Загрузка ...
|
|
| 5 | ПКК0100441А | Шайба |
Загрузка ...
|
|
| 6 | КЗР0202102 | Пробка |
Загрузка ...
|
|
| 7 | КЗР0202673-01 | Зацеп |
Загрузка ...
|
|
| 8 | КЗР0222603А | Пружина |
Загрузка ...
|
|
| 9 | КСН0100107-03 | Пробка |
Загрузка ...
|
|
| 10 | МКС0503104 | Шкив |
Загрузка ...
|
|
| 11 | БолтМ10-6eх30-7796 | Болт М10-6eх30-7796 |
Загрузка ...
|
|
| 12 | БолтМ12-6eх55-7796 | Болт М12-6eх55-7796 |
Загрузка ...
|
|
| 13 | ГайкаМ12-6G-2526 | Гайка М12-6G-2526 |
Загрузка ...
|
|
| 14 | ГайкаМ12-LH-6G-2526 | Гайка М12-LH-6G-2526 |
Загрузка ...
|
|
| 15 | Шайба10.65Г-6402 | Шайба 10.65Г-6402 |
Загрузка ...
|
|
| 16 | Шайба12.65Г-6402 | Шайба 12.65Г-6402 |
Загрузка ...
|
|
| 17 | Шайба25.01-9649 | Шайба 25.01-9649 |
Загрузка ...
|
|
| 18 | ШайбаC.18.01-11371 | Шайба C.18.01-11371 |
Загрузка ...
|
|
| 19 | Шплинт4х22.019-397 | Шплинт 4х22.019-397 |
Загрузка ...
|
|
| 20 | В25-13942 | Кольцо |
Загрузка ...
|
|
| 21 | Шпонка10х8х70-23360 | Шпонка 10х8х70-23360 |
Загрузка ...
|
|
| 22 | Масленка1.2.Ц6-19853 | Масленка 1.2.Ц6-19853 |
Загрузка ...
|
|
| 23 | 2HB4812La | Ремень |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
