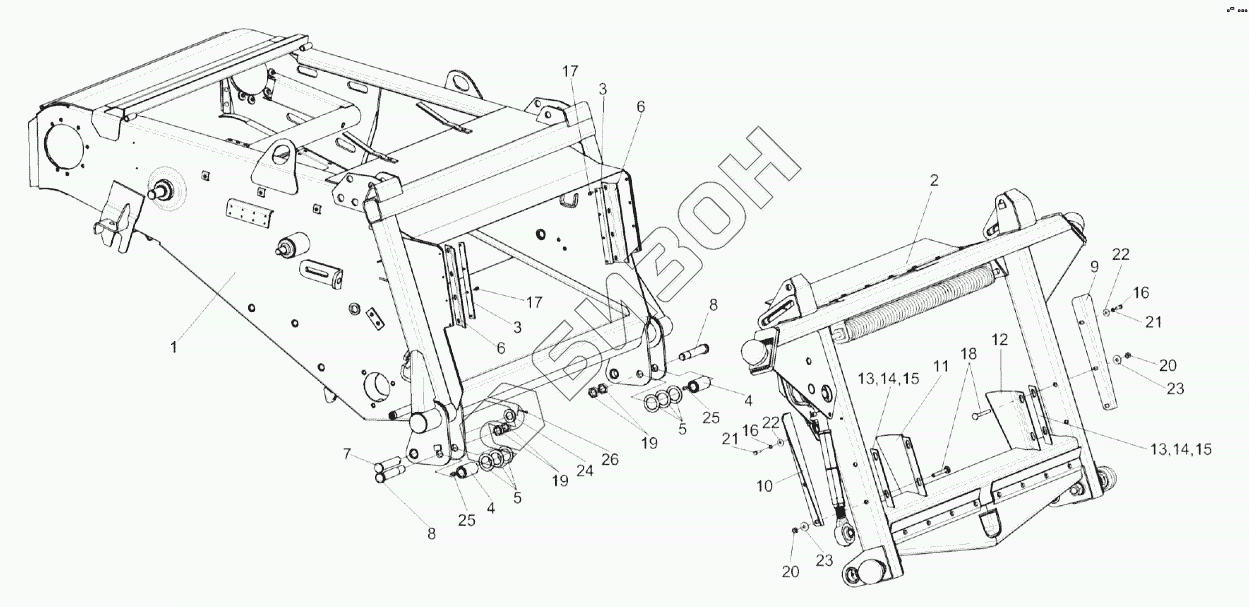

Графический каталог запасных частей к технике: Гомсельмаш KЗС-812. Установка рамки переходной КЗК 1780000А
/17.gif)
1
2
3
3
4
4
5
5
6
6
7
8
8
9
10
11
12
13
13
14
14
15
15
16
16
17
17
18
19
19
20
20
21
21
22
22
23
23
24
25
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-8-1810000 | КЗК-8-1810000 | Камера наклонная |
Загрузка ...
|
|
| 1 | КЗК-8-1811000 | Рама |
Загрузка ...
|
|
| 2 | КЗК1780000А | Рамка переходная |
Загрузка ...
|
|
| 3 | КЗК1770011 | Пластина |
Загрузка ...
|
|
| 4 | КЗК1770202А | Втулка |
Загрузка ...
|
|
| 5 | КЗК1770414 | Шайба |
Загрузка ...
|
|
| 6 | КЗК1770419 | Планка |
Загрузка ...
|
|
| 7 | КЗК1770604-02 | Палец |
Загрузка ...
|
|
| 8 | КЗК1770606 | Ось |
Загрузка ...
|
|
| 9 | КЗК1780403 | Закрылок |
Загрузка ...
|
|
| 10 | КЗК1780403-01 | Закрылок |
Загрузка ...
|
|
| 11 | КЗК-12-1808407 | Щиток |
Загрузка ...
|
|
| 12 | КЗК-12-1808407-01 | Щиток |
Загрузка ...
|
|
| 13 | КЗК-12-1808408 | Прокладка |
Загрузка ...
|
|
| 14 | КЗК-12-1808408-01 | Прокладка |
Загрузка ...
|
|
| 15 | КЗК-12-1808408-02 | Прокладка |
Загрузка ...
|
|
| 16 | БолтМ8-6eх25-7798 | Болт М8-6eх25-7798 |
Загрузка ...
|
|
| 17 | БолтМ6-6eх14-7798 | Болт М6-6eх14-7798 |
Загрузка ...
|
|
| 18 | БолтМ10-6eх90-7802 | Болт М10-6eх90-7802 |
Загрузка ...
|
|
| 19 | ГайкаМ24х2-6G-2526 | Гайка М24х2-6G-2526 |
Загрузка ...
|
|
| 20 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 21 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 22 | ШайбаА8.01-6958 | Шайба |
Загрузка ...
|
|
| 23 | ШайбаА10.01-6958 | Шайба А10.01-6958 |
Загрузка ...
|
|
| 24 | ШайбаС.24.01-11371 | Шайба С.24.01-11371 |
Загрузка ...
|
|
| 25 | Масленка1.2-19853 | Масленка 1.2-19853 |
Загрузка ...
|
|
| 26 | Шплинт5х40-397 | Шплинт 5х40-397 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
