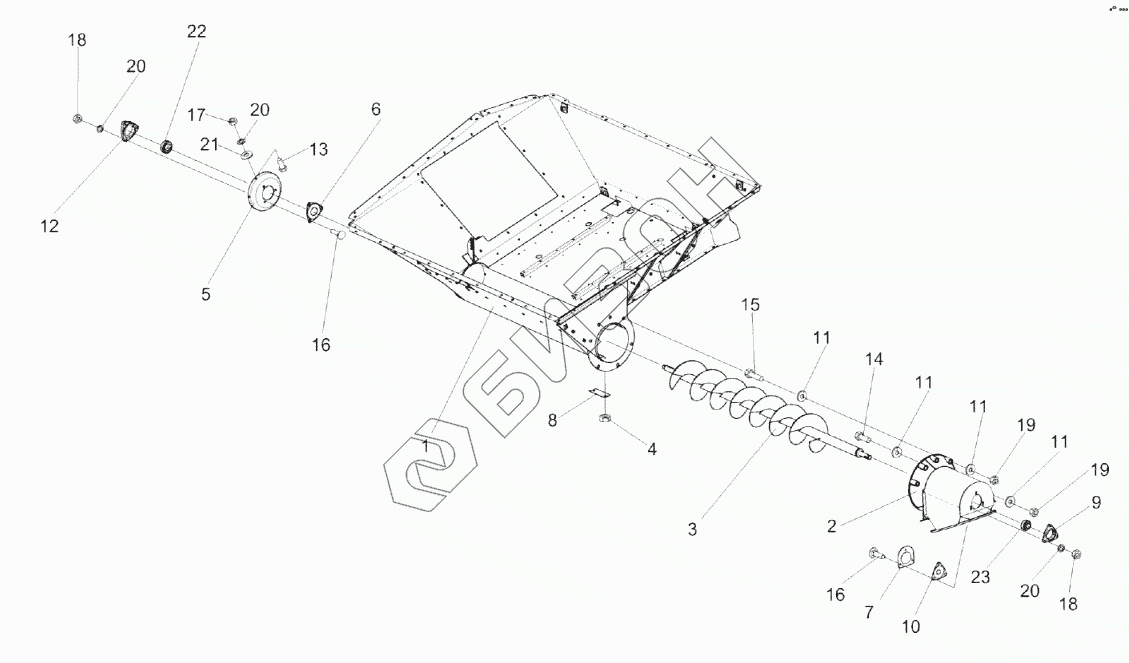

Графический каталог запасных частей к технике: Гомсельмаш KЗС-812. Установка шнека КЗК 0206030Б
/121.gif)
1
2
3
4
5
6
7
8
9
10
11
11
11
11
12
13
14
15
16
16
17
18
18
19
19
20
20
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КЗК-7-0229010 | Основание |
Загрузка ...
|
|
| 2 | КЗК-7-0229300 | Камера переходная |
Загрузка ...
|
|
| 3 | КЗК0206030Б | Шнек |
Загрузка ...
|
|
| 4 | КИЛ0150750 | Гайка-барашек |
Загрузка ...
|
|
| 5 | КЗК0206409 | Фланец |
Загрузка ...
|
|
| 6 | КЗК0206491 | Крышка |
Загрузка ...
|
|
| 7 | КЗК-7-0229482 | Накладка |
Загрузка ...
|
|
| 8 | КЗК-10-0203427 | Крышка |
Загрузка ...
|
|
| 9 | КЗР0101106 | Корпус подшипника |
Загрузка ...
|
|
| 10 | КЗР0101484 | Крышка |
Загрузка ...
|
|
| 11 | КЗР0202674А | Шайба |
Загрузка ...
|
|
| 12 | КСН0104101-03 | Корпус |
Загрузка ...
|
|
| 13 | БолтМ10-6eх20-7796 | Болт М10-6eх20-7796 |
Загрузка ...
|
|
| 14 | БолтМ16-6eх40-7796 | Болт М16-6eх40-7796 |
Загрузка ...
|
|
| 15 | БолтМ16-6eх100-7796 | Болт М16-6eх100-7796 |
Загрузка ...
|
|
| 16 | БолтМ10-6eх35-7802 | Болт М10-6eх35-7802 |
Загрузка ...
|
|
| 17 | ГайкаМ10-6G.05-2526 | Гайка М10-6G.05-2526 |
Загрузка ...
|
|
| 18 | ГайкаМ10-6G.8-5915 | Гайка М10-6G.8-5915 |
Загрузка ...
|
|
| 19 | ГайкаМ16-6G.8-5915 | Гайка М16-6G.8-5915 |
Загрузка ...
|
|
| 20 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 21 | ШайбаC.10.01-11371 | Шайба C.10.01-11371 |
Загрузка ...
|
|
| 22 | 1580209С17 | Подшипник |
Загрузка ...
|
|
| 23 | 1680206С17 | Подшипник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
