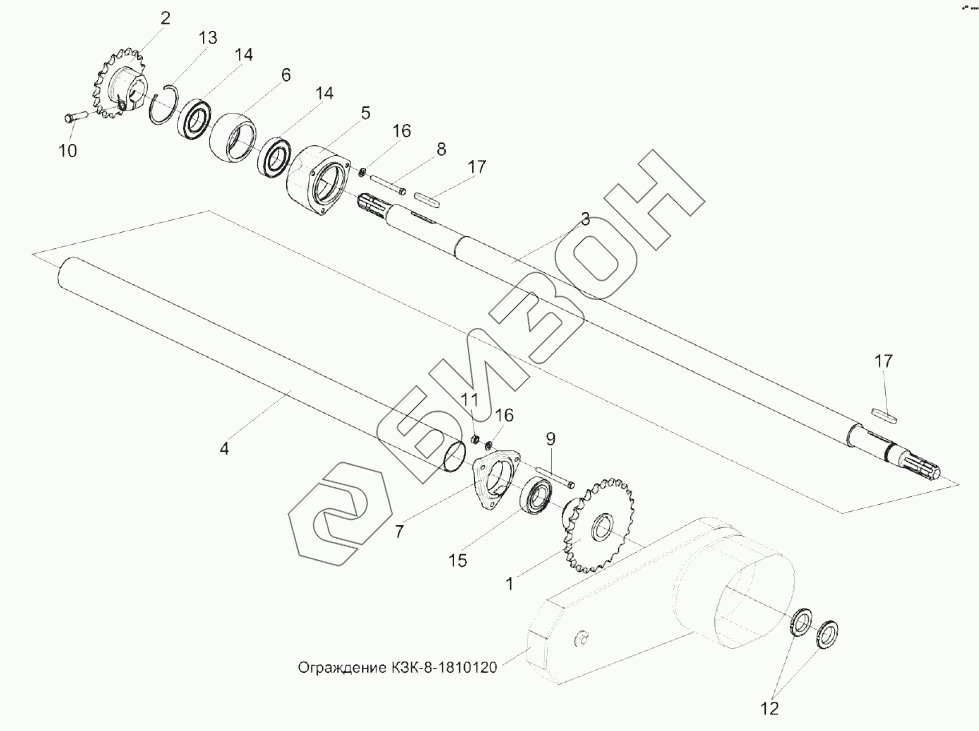

Графический каталог запасных частей к технике: Гомсельмаш KЗС-812. Установка вала КЗК-8-1810602

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
КЗК-8-1810120
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
16
17
17
Позиция на иллюстрации Заводской номер детали Название детали Цена
КЗК1870210 КЗК1870210 Опора
Загрузка ...
КЗК-8-1810120 КЗК-8-1810120 Ограждение
Загрузка ...
1 КЗК-8-1810140 Звездочка
Загрузка ...
2 КЗК1870150А-02 Звездочка
Загрузка ...
3 КЗК-8-1810602 Вал
Загрузка ...
4 КЗК1870003-01 Кожух
Загрузка ...
5 КЗК1870201 Корпус
Загрузка ...
6 КЗК1873614 Втулка
Загрузка ...
7 Н.027.106 Корпус подшипника
Загрузка ...
8 БолтМ10-6eх90-7796 Болт М10-6eх90-7796
Загрузка ...
9 БолтМ10-6eх100-7796 Болт М10-6eх100-7796
Загрузка ...
10 БолтМ12-6eх55-7796 Болт М12-6eх55-7796
Загрузка ...
11 ГайкаМ10-6G-5915 Гайка М10-6G-5915
Загрузка ...
12 ГайкаМ42х1,5-6Н-11871 Гайка М42х1,5-6Н-11871
Загрузка ...
13 В90-13943 Кольцо
Загрузка ...
14 180210-8882 Подшипник
Загрузка ...
15 1580209С17 Подшипник
Загрузка ...
16 ШайбаС.10.01-11371 Шайба С.10.01-11371
Загрузка ...
17 Шпонка14х9х70-23360 Шпонка 14х9х70-23360
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
