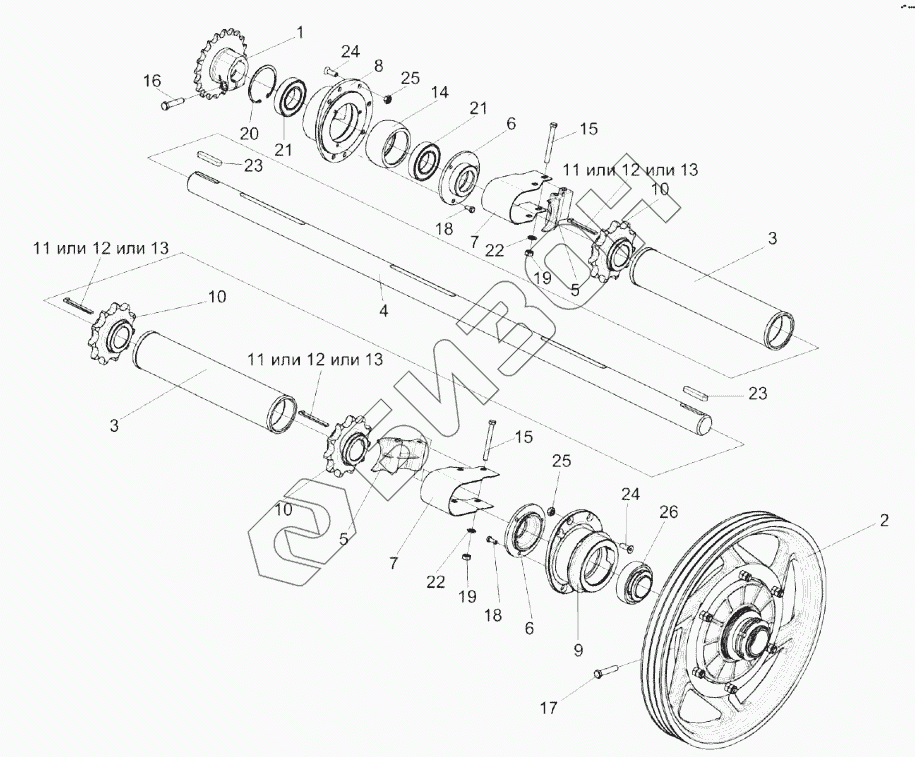

Графический каталог запасных частей к технике: Гомсельмаш KЗС-812. Установка вала верхнего КЗК-8-1813000
/7.gif)
1
2
3
3
4
5
5
6
6
7
7
8
9
10
10
10
11
11
11
12
12
12
13
13
13
14
15
15
16
17
18
18
19
19
20
21
21
22
22
23
23
24
24
25
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-8-1813000 | КЗК-8-1813000 | Вал верхний |
Загрузка ...
|
|
| КЗК-12-1813010 | КЗК-12-1813010 | Корпус |
Загрузка ...
|
|
| КЗК-12-1813020 | КЗК-12-1813020 | Корпус |
Загрузка ...
|
|
| КЗК-8-1810000 | КЗК-8-1810000 | Камера наклонная |
Загрузка ...
|
|
| 1 | КЗК1870150А-01 | Звездочка |
Загрузка ...
|
|
| 2 | КЗК1873100 | Муфта предохранительная |
Загрузка ...
|
|
| 3 | КЗК-12-1803310-04 | Кожух |
Загрузка ...
|
|
| 4 | КЗК-8-1813601 | Вал |
Загрузка ...
|
|
| 5 | КЗК-12-1803001 | Вкладыш |
Загрузка ...
|
|
| 6 | КЗК-12-1803101 | Крышка |
Загрузка ...
|
|
| 7 | КЗК-12-1803401 | Кожух |
Загрузка ...
|
|
| 8 | КЗК-12-1813202 | Корпус |
Загрузка ...
|
|
| 9 | КЗК-12-1813203 | Корпус |
Загрузка ...
|
|
| 10 | КЗК-12-1813605А | Звездочка |
Загрузка ...
|
|
| 11 | КЗК1773603 | Шпонка |
Загрузка ...
|
|
| 12 | КЗК1773603-01 | Шпонка |
Загрузка ...
|
|
| 13 | КЗК1773603-02 | Шпонка |
Загрузка ...
|
|
| 14 | КЗК1873614 | Втулка |
Загрузка ...
|
|
| 15 | БолтМ10-6ex100-7796 | Болт М10-6ex100-7796 |
Загрузка ...
|
|
| 16 | БолтМ12-6ex55-7796 | Болт М12-6eх55-7796 |
Загрузка ...
|
|
| 17 | БолтМ12-6ex65-7796 | Болт |
Загрузка ...
|
|
| 18 | БолтМ8-6eх16-7796 | Болт М8-6eх16-7796 |
Загрузка ...
|
|
| 19 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 20 | В90-13943 | Кольцо |
Загрузка ...
|
|
| 21 | 180210-8882 | Подшипник |
Загрузка ...
|
|
| 22 | ШайбаC.10.01-11371 | Шайба C.10.01-11371 |
Загрузка ...
|
|
| 23 | Шпонка14x9x70-23360 | Шпонка 14x9x70-23360 |
Загрузка ...
|
|
| 24 | ВинтМ10x30-8.8 | Винт М10x30-8.8 |
Загрузка ...
|
|
| 25 | ГайкаМ10-8 | Гайка М10-8 |
Загрузка ...
|
|
| 26 | 680210А2НК7С27 | Подшипник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
