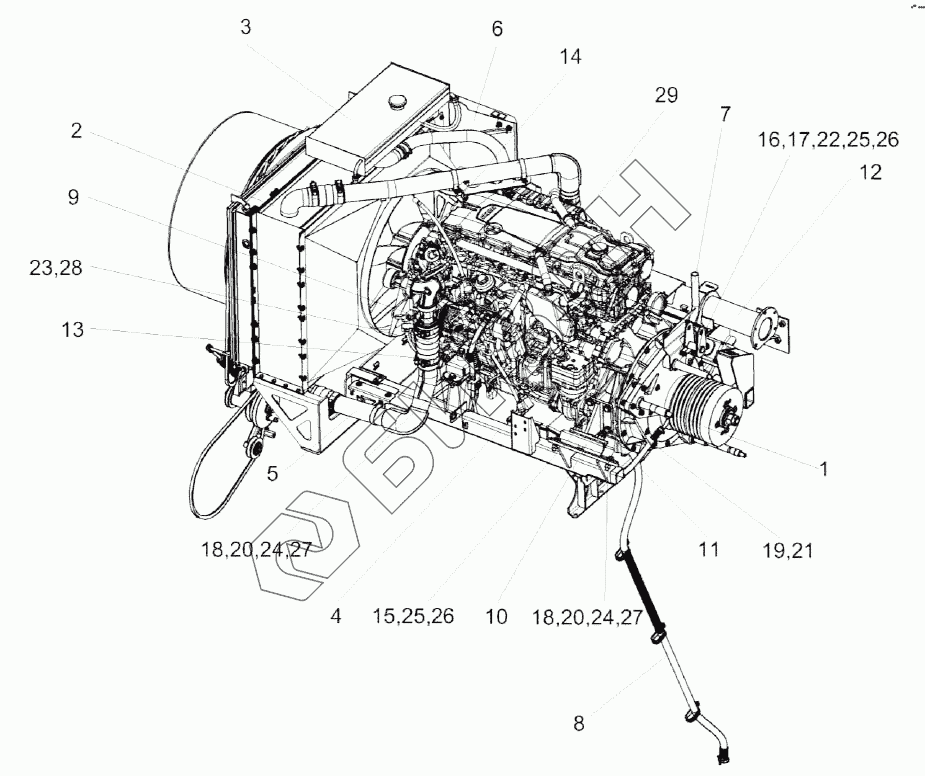

Графический каталог запасных частей к технике: Гомсельмаш KЗС-812. Двигатель КЗК-8-4-0106010Э
/146.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
20
21
22
23
24
24
25
25
26
26
27
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-8-4-0106010Э | КЗК-8-4-0106010Э | Двигатель |
Загрузка ...
|
|
| 1 | КЗК-8-4-0106030Э | Установка главного привода |
Загрузка ...
|
|
| 2 | КЗК-8-4-0106040Э | Радиатор |
Загрузка ...
|
|
| 3 | КЗК-8-4-0106070Э | Установка бачка расширительного |
Загрузка ...
|
|
| 4 | КЗК-8-4-0106090Э | Рама подмоторная |
Загрузка ...
|
|
| 5 | КЗК-8-4-0106200Э | Установка труб |
Загрузка ...
|
|
| 6 | КЗК-8-4-0106220Э | Установка ограждения |
Загрузка ...
|
|
| 7 | КЗК-8-4-0106340Э | Кронштейн |
Загрузка ...
|
|
| 8 | КЗК-8-4-0106490Э | Установка сливного рукава |
Загрузка ...
|
|
| 9 | КЗК-8-4-0126100Э | Установка топливопроводов |
Загрузка ...
|
|
| 10 | КЗК-10-0106160 | Амортизатор |
Загрузка ...
|
|
| 11 | КЗК-12-7-0106120Э | Опора |
Загрузка ...
|
|
| 12 | КЗК-8-3-0222020 | Проставка |
Загрузка ...
|
|
| 13 | СЭУ0400410 | Амортизатор |
Загрузка ...
|
|
| 14 | КЗК-8-4-0106448Э | Кронштейн |
Загрузка ...
|
|
| 15 | КИЛ0116635 | Шпилька |
Загрузка ...
|
|
| 16 | КСН0100418 | Прокладка регулировочная |
Загрузка ...
|
|
| 17 | КСН0100636 | Шайба |
Загрузка ...
|
|
| 18 | УЭС0000493 | Шайба |
Загрузка ...
|
|
| 19 | УЭС0108415 | Шайба |
Загрузка ...
|
|
| 20 | БолтМ14-6eХ55-7796 | Болт |
Загрузка ...
|
|
| 21 | БолтМ16-6eХ45-7796 | Болт |
Загрузка ...
|
|
| 22 | БолтМ16-6eХ50-7796 | Болт |
Загрузка ...
|
|
| 23 | БолтМ16-6eХ70-7796 | Болт |
Загрузка ...
|
|
| 24 | ГайкаМ14-6G-5915 | Гайка М14-6G-5915 |
Загрузка ...
|
|
| 25 | ГайкаМ16-6G-2526 | Гайка М16-6G-2526 |
Загрузка ...
|
|
| 26 | ГайкаМ16-6G-5915 | Гайка М16-6G-5915 |
Загрузка ...
|
|
| 27 | Шайба14Т.65Г-6402 | Шайба 14Т.65Г-6402 |
Загрузка ...
|
|
| 28 | Шайба16Т.65Г-6402 | Шайба 16Т.65Г-6402 |
Загрузка ...
|
|
| 29 | OM936LA | Двигатель |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
