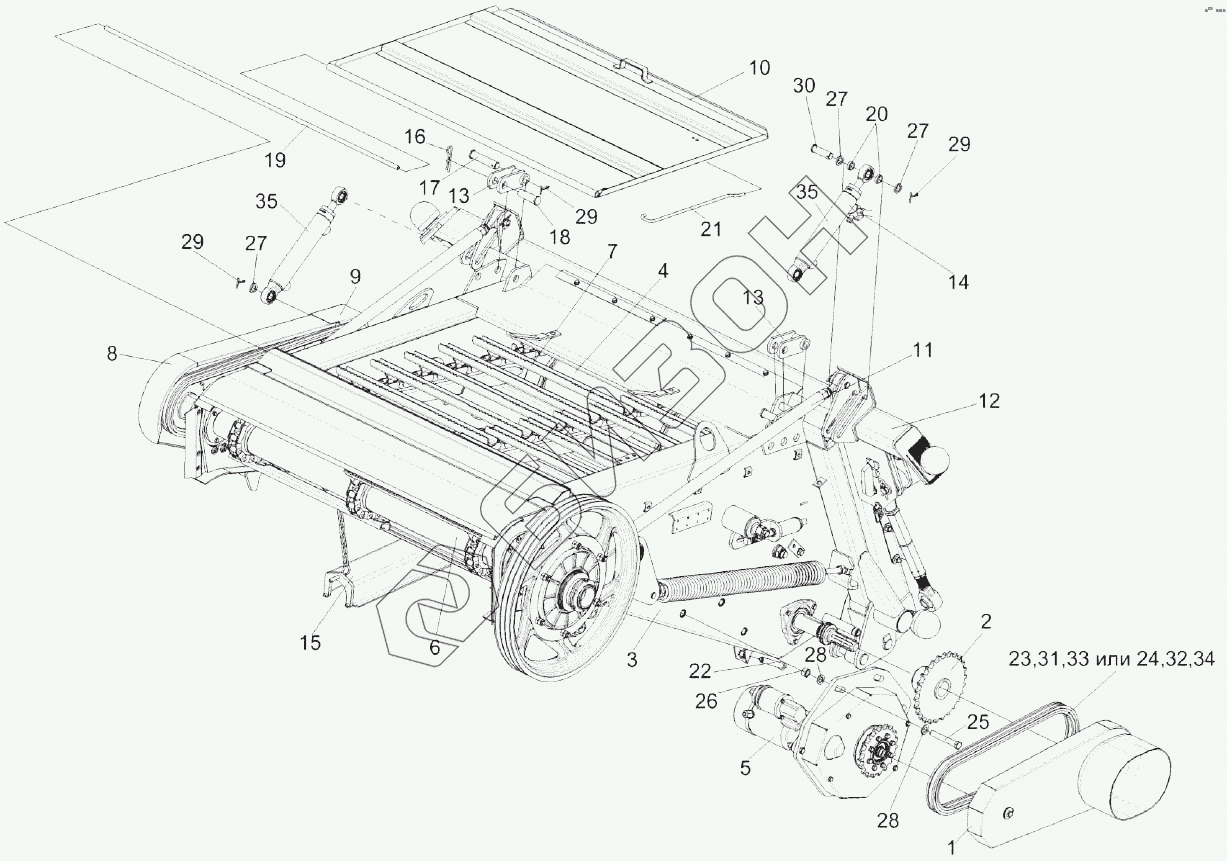

Графический каталог запасных частей к технике: Гомсельмаш KЗС-812. Камера наклонная КЗК-8-1810000А
/5.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
27
28
28
29
29
29
30
31
32
33
34
35
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-8-1810000А | КЗК-8-1810000А | Камера наклонная |
Загрузка ...
|
|
| 1 | КЗК-8-1810120 | Ограждение |
Загрузка ...
|
|
| 2 | КЗК-8-1810140 | Звездочка |
Загрузка ...
|
|
| 3 | КЗК-8-1811000А | Рама |
Загрузка ...
|
|
| 4 | КЗК-8-1813000 | Вал верхний |
Загрузка ...
|
|
| 5 | КЗК-8-1814000А | Реверс |
Загрузка ...
|
|
| 6 | КЗК-8-1816000 | Вал нижний |
Загрузка ...
|
|
| 7 | КЗК-8-1817100 | Транспортер |
Загрузка ...
|
|
| 8 | КЗК-8-1770050 | Ограждение |
Загрузка ...
|
|
| 9 | КЗК-8-1770070 | Ограждение |
Загрузка ...
|
|
| 10 | КЗК1772000 | Крышка |
Загрузка ...
|
|
| 11 | КЗК1775000А | Механизм продольного копирования |
Загрузка ...
|
|
| 12 | КЗК1780000А | Рамка переходная |
Загрузка ...
|
|
| 13 | КЗК1787000 | Серьга |
Загрузка ...
|
|
| 14 | КЗК1790000 | Система гидравлическая |
Загрузка ...
|
|
| 15 | КЗК-12-1810210 | Упор |
Загрузка ...
|
|
| 16 | ЖКЛ0000609 | Шплинт |
Загрузка ...
|
|
| 17 | КЗК1770622 | Ось |
Загрузка ...
|
|
| 18 | КЗК1770622-01 | Ось |
Загрузка ...
|
|
| 19 | КЗК1770624 | Ось |
Загрузка ...
|
|
| 20 | КЗК1770803 | Втулка |
Загрузка ...
|
|
| 21 | КЗК1772601 | Упор |
Загрузка ...
|
|
| 22 | КЗК-8-1774601 | Болт |
Загрузка ...
|
|
| 23 | ЦЕП0004032 | Цепь |
Загрузка ...
|
|
| 24 | ЦЕП0004129 | Цепь 16 В-1 |
Загрузка ...
|
|
| 25 | БолтМ16-6ex100-7796 | Болт М16-6eх100-7796 |
Загрузка ...
|
|
| 26 | ГайкаМ16-6G-5915 | Гайка М16-6G-5915 |
Загрузка ...
|
|
| 27 | Шайба20.01-9649 | Шайба 20.01-9649 |
Загрузка ...
|
|
| 28 | ШайбаC.16.01-11371 | Шайба C.16.01-11371 |
Загрузка ...
|
|
| 29 | Шплинт5x32-397 | Шплинт 5x32-397 |
Загрузка ...
|
|
| 30 | Ось6-20b12x65-9650 | Ось 6-20 b12x65-9650 |
Загрузка ...
|
|
| 31 | Звено | Звено к цепи |
Загрузка ...
|
|
| 32 | Звено | Звено к цепи |
Загрузка ...
|
|
| 33 | Звено | Звено к цепи |
Загрузка ...
|
|
| 34 | 16B-1ISO606 | Звено соединительное |
Загрузка ...
|
|
| 35 | ВНС40.20.160-02 | Гидроцилиндр |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
