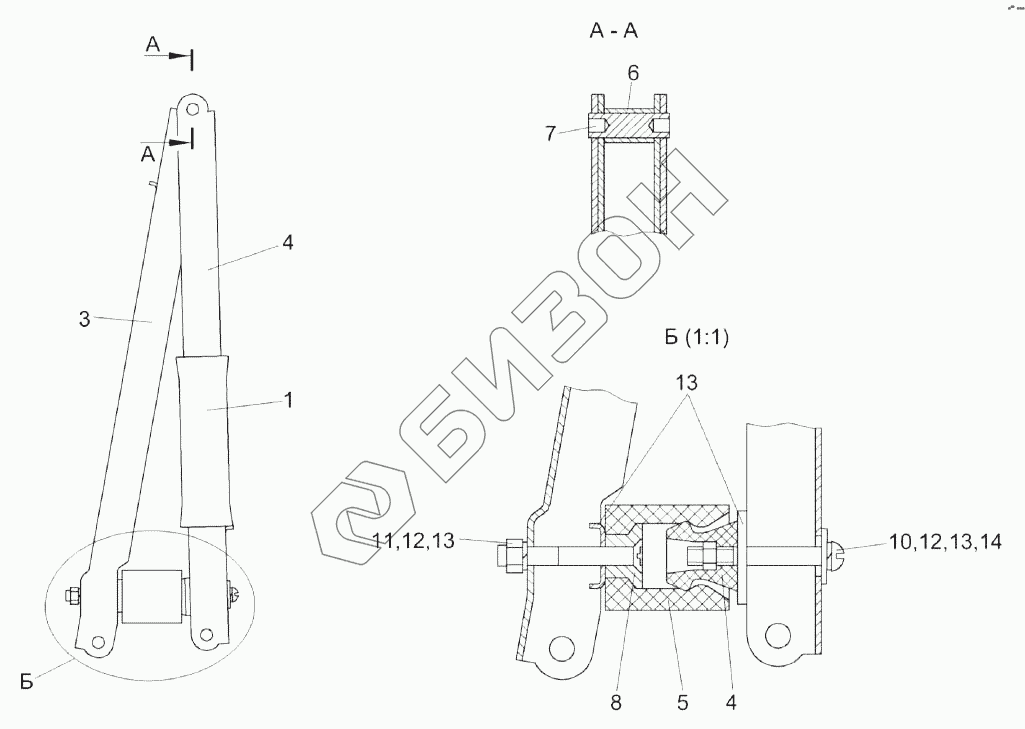

Графический каталог запасных частей к технике: Гомсельмаш KЗС-812. Механизм фиксации КЗК-8-0128310

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
3
4
4
5
6
7
8
10
11
12
12
13
13
13
14
Позиция на иллюстрации Заводской номер детали Название детали Цена
КЗК-8-0128310 КЗК-8-0128310 Механизм фиксации
Загрузка ...
1 КЗР0200810 Фиксатор
Загрузка ...
2 КЗК-8-0128431 Рычаг
Загрузка ...
3 КЗК-8-0128432 Рычаг
Загрузка ...
4 АМ84.00.008 Фиксатор
Загрузка ...
5 АМ84.00.013 Обойма
Загрузка ...
6 КЗР0200618Б Втулка
Загрузка ...
7 КЗР0200621Б Штифт
Загрузка ...
8 КЗР0200654 Втулка
Загрузка ...
9 КЗР0299436 Шайба
Загрузка ...
10 ВинтВ.М6-6eх50-17473 Винт В.М6-6eх50-17473
Загрузка ...
11 ВинтВ2.М6-6eх45-17475 Винт В2.М6-6eх45-17475
Загрузка ...
12 ГайкаМ6-6G-5915 Гайка М6-6G-5915
Загрузка ...
13 Шайба6Т.65Г-6402 Шайба 6Т.65Г-6402
Загрузка ...
14 ШайбаС6.01-6958 Шайба С6.01-6958
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
