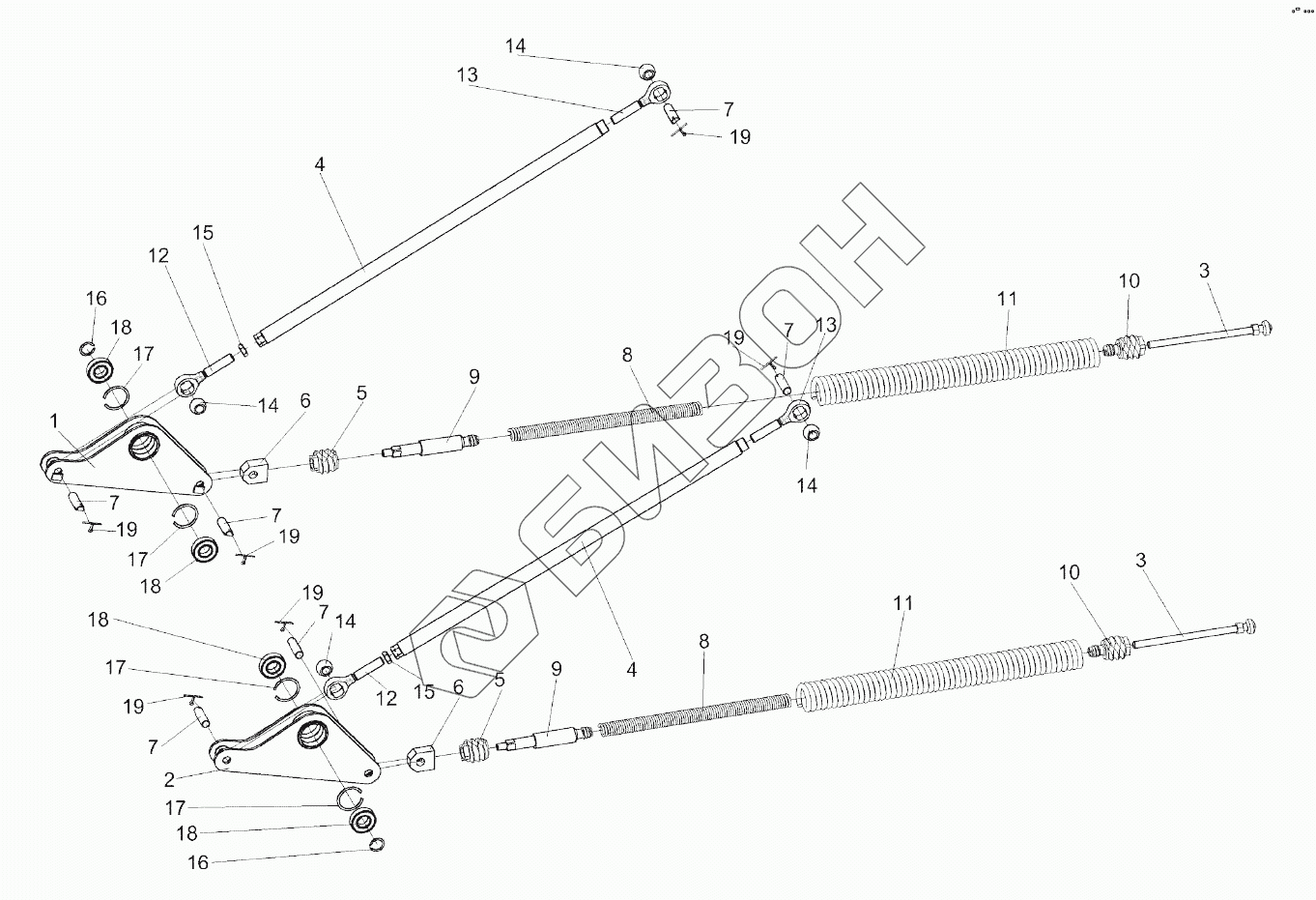

Графический каталог запасных частей к технике: Гомсельмаш KЗС-812. Механизм продольного копирования КЗК 1775000А

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3
4
4
5
5
6
6
7
7
7
7
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
14
14
15
15
16
16
17
17
17
17
18
18
18
18
19
19
19
19
19
19
Позиция на иллюстрации Заводской номер детали Название детали Цена
КЗК1775030 КЗК1775030 Блок пружин
Загрузка ...
КЗК1775040 КЗК1775040 Тяга
Загрузка ...
КЗК1775000А КЗК1775000А Механизм продольного копирования
Загрузка ...
1 КЗК1775070 Рычаг
Загрузка ...
2 КЗК1775070-01 Рычаг
Загрузка ...
3 КЗК1775020 Винт
Загрузка ...
4 КЗК1775050 Стяжка
Загрузка ...
5 КЗК1775201 Пробка
Загрузка ...
6 КЗК1775406 Головка
Загрузка ...
7 КЗК1775601 Палец
Загрузка ...
8 КЗК1775602 Пружина
Загрузка ...
9 КЗК1775604 Тяга
Загрузка ...
10 КЗК1775608 Пробка
Загрузка ...
11 КИЛ0126625-03 Пружина
Загрузка ...
12 ПКК0451603 Головка
Загрузка ...
13 ПКК0451603-01 Головка
Загрузка ...
14 6-12Ж26015 Шар
Загрузка ...
15 ГайкаМ20-6G-2526 Гайка М20-6G-2526
Загрузка ...
16 В30-13942 Кольцо
Загрузка ...
17 В62-13943 Кольцо
Загрузка ...
18 60206-7242 Подшипник
Загрузка ...
19 Шплинт5х32-397 Шплинт 5х32-397
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
