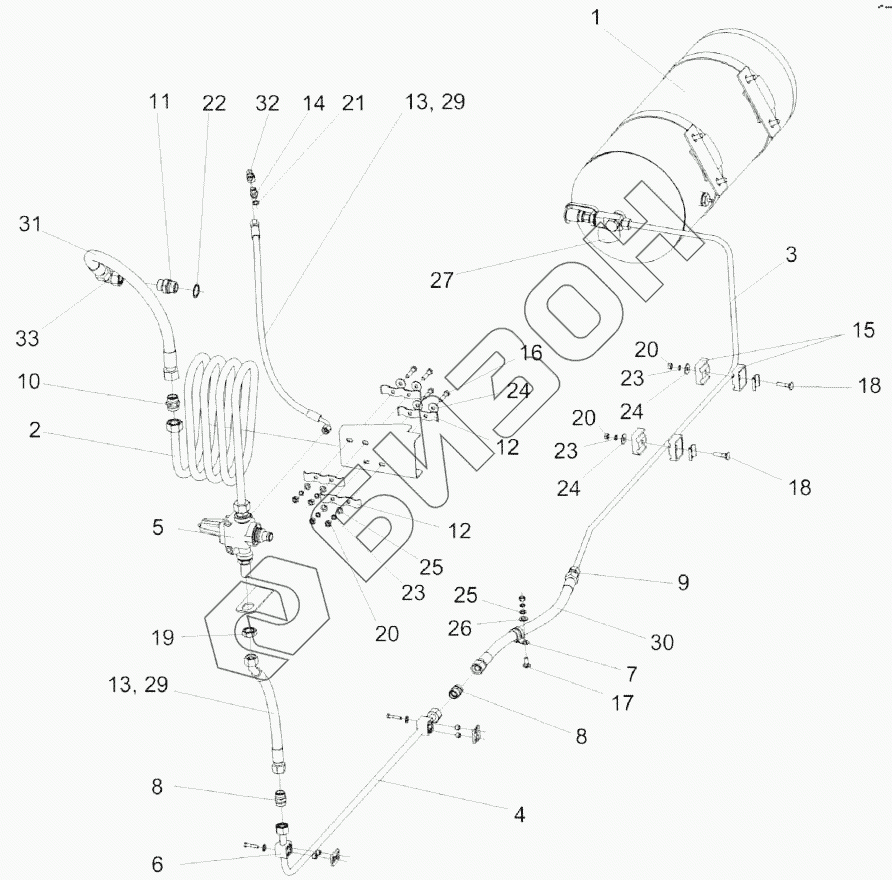

Графический каталог запасных частей к технике: Гомсельмаш KЗС-812. Пневмосистема КЗК-8-4-0800000Э
/242.gif)
1
2
3
4
5
6
7
8
8
9
10
11
12
12
13
13
14
15
16
17
18
18
19
20
20
20
21
22
23
23
23
24
24
24
25
25
26
27
29
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-8-4-0800000Э | КЗК-8-4-0800000Э | Пневмосистема |
Загрузка ...
|
|
| 1 | КЗК-8-4-0800010Э | Установка ресивера |
Загрузка ...
|
|
| 2 | КЗК-8-4-0800080Э | Трубопровод |
Загрузка ...
|
|
| 3 | КЗК-8-4-0800160Э | Трубопровод |
Загрузка ...
|
|
| 4 | КЗК-8-4-0800170Э | Трубопровод |
Загрузка ...
|
|
| 5 | КЗК-8-4-0800190Э | Регулятор давления |
Загрузка ...
|
|
| 6 | ГПО0601160 | Установка зажима |
Загрузка ...
|
|
| 7 | КГС0115770-02 | Хомут |
Загрузка ...
|
|
| 8 | ГШП0622624 | Штуцер |
Загрузка ...
|
|
| 9 | ГШП0622624-01 | Штуцер |
Загрузка ...
|
|
| 10 | ГШП0626624 | Штуцер |
Загрузка ...
|
|
| 11 | КВС-5-0800607 | Штуцер |
Загрузка ...
|
|
| 12 | КЗК-12-0800408 | Скоба |
Загрузка ...
|
|
| 13 | ОПЛ0600016-03 | Оплетка |
Загрузка ...
|
|
| 14 | ПКК0113691-02 | Штуцер |
Загрузка ...
|
|
| 15 | УЭС0602012А | Брус |
Загрузка ...
|
|
| 16 | БолтМ8-6eХ35.88.019-7796 | Болт |
Загрузка ...
|
|
| 17 | БолтМ8-6eХ20.88.019-7802 | Болт |
Загрузка ...
|
|
| 18 | БолтМ8-6eХ35.88.019-7802 | Болт |
Загрузка ...
|
|
| 19 | ГайкаМ22Х1,5-6G.05.016-2526 | Гайка |
Загрузка ...
|
|
| 20 | ГайкаМ8-6G.8.016-5915 | Гайка М8-6G.8.016-5915 |
Загрузка ...
|
|
| 21 | 10М1-23358 | Прокладка 10 М1-23358 |
Загрузка ...
|
|
| 22 | 26М1-23358 | Прокладка |
Загрузка ...
|
|
| 23 | Шайба8Т.65Г06-6402 | Шайба |
Загрузка ...
|
|
| 24 | ШайбаC8.01.019-6958 | Шайба C 8.01.019-6958 |
Загрузка ...
|
|
| 25 | ШайбаC.8.01.019-11371 | Шайба C.8.01.019-11371 |
Загрузка ...
|
|
| 26 | ШайбаC.10.01.019-11371 | Шайба |
Загрузка ...
|
|
| 27 | МП50М/Т-1,6МПа-К1/8 | Манометр |
Загрузка ...
|
|
| 28 | РВД6-1SC-М14Х1,5-24-660-0-90 | Рукав высокого давления |
Загрузка ...
|
|
| 29 | РВД12-2SC-М22Х1,5-24-380-0-45 | Рукав высокого давления |
Загрузка ...
|
|
| 30 | РВД12-2SC-М22Х1,5-24-600 | Рукав высокого давления |
Загрузка ...
|
|
| 31 | РВД16-PTFE-М26Х1,5-24-600 | Рукав высокого давления |
Загрузка ...
|
|
| 32 | EW08LOMDCF | Угольник |
Загрузка ...
|
|
| 33 | EW18LOMDCF | Угольник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
