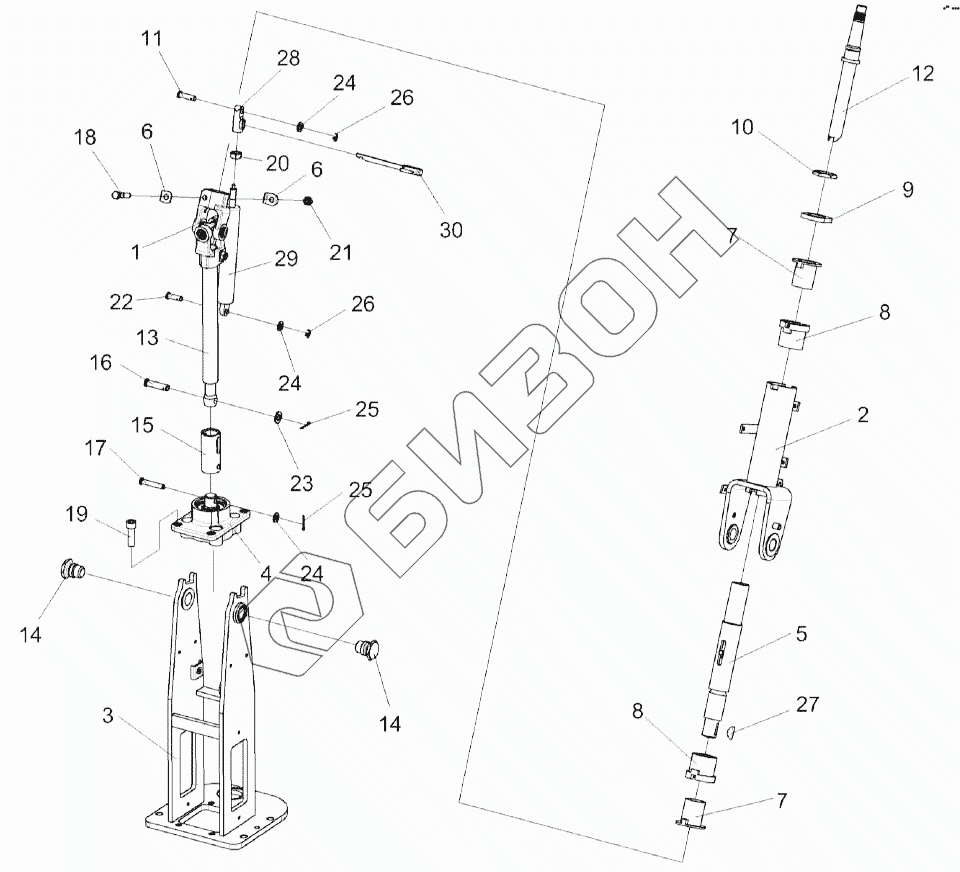

Графический каталог запасных частей к технике: Гомсельмаш KЗС-812. Привод КЗК-10C-0119250
/194.gif)
1
2
3
4
5
6
6
7
7
8
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
24
24
25
25
26
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-10С-0119250 | КЗК-10С-0119250 | Привод |
Загрузка ...
|
|
| 1 | 50-3401060 | Кардан |
Загрузка ...
|
|
| 2 | КЗК-12А-1-0119260 | Вилка рулевого управления |
Загрузка ...
|
|
| 3 | КЗК-12А-1-0119270 | Основание |
Загрузка ...
|
|
| 4 | КЗК-12А-1-0119280 | Опора |
Загрузка ...
|
|
| 5 | КЗК-12А-1-0119780 | Вал промежуточный |
Загрузка ...
|
|
| 6 | 50-3401092 | Шайба |
Загрузка ...
|
|
| 7 | 70-3401076 | Втулка |
Загрузка ...
|
|
| 8 | 70-3401077-Б | Амортизатор |
Загрузка ...
|
|
| 9 | 70-3401078 | Гайка |
Загрузка ...
|
|
| 10 | 70-3401079 | Контргайка |
Загрузка ...
|
|
| 11 | КВК0129604 | Ось |
Загрузка ...
|
|
| 12 | КЗК-12А-1-0119602 | Вал рулевой |
Загрузка ...
|
|
| 13 | КЗК-12А-1-0119604 | Вал |
Загрузка ...
|
|
| 14 | КЗК-12А-1-0119621 | Ось |
Загрузка ...
|
|
| 15 | КЗС0119639 | Втулка |
Загрузка ...
|
|
| 16 | КЗС0119641 | Ось |
Загрузка ...
|
|
| 17 | КИС0144608 | Ось |
Загрузка ...
|
|
| 18 | БолтМ8-6eх40-7796 | Болт М8-6eх40-7796 |
Загрузка ...
|
|
| 19 | ВинтМ8-6eх20-11738 | Винт М8-6eх20-11738 |
Загрузка ...
|
|
| 20 | ГайкаМ10х1-6G-5915 | Гайка М10х1-6G-5915 |
Загрузка ...
|
|
| 21 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 22 | Ось6-8b12х25-9650 | Ось 6-8b12х25-9650 |
Загрузка ...
|
|
| 23 | ШайбаC.10.01-11371 | Шайба C.10.01-11371 |
Загрузка ...
|
|
| 24 | ШайбаC.8.01-11371 | Шайба C.8.01-11371 |
Загрузка ...
|
|
| 25 | Шплинт2,5х20-397 | Шплинт 2,5х20-397 |
Загрузка ...
|
|
| 26 | Шплинт2х16.019-397 | Шплинт |
Загрузка ...
|
|
| 27 | Шпонка5х9-24071 | Шпонка 5х9-24071 |
Загрузка ...
|
|
| 28 | 130850 | Наконечник |
Загрузка ...
|
|
| 29 | BLOC-O-LIFT5219HC | Пружина газовая |
Загрузка ...
|
|
| 30 | 132543 | Рукоятка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
