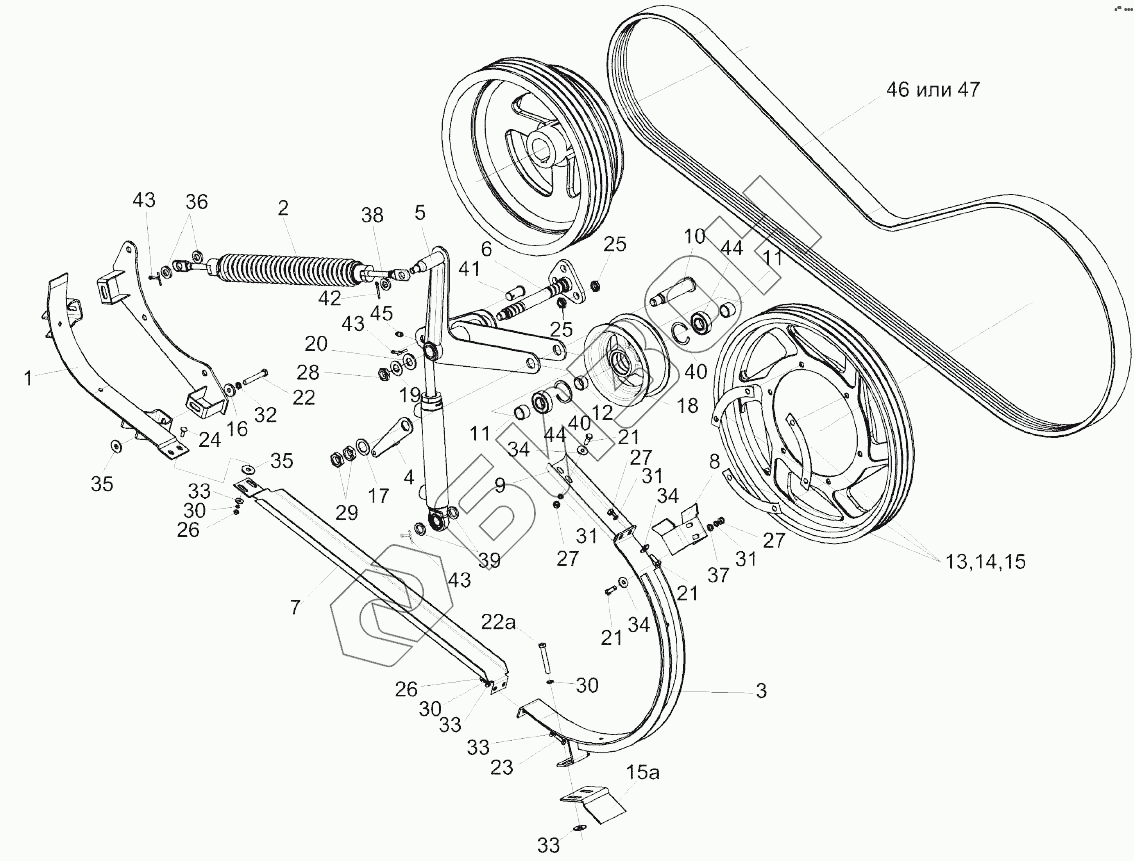

Графический каталог запасных частей к технике: Гомсельмаш KЗС-812. Привод наклонной камеры КЗК 0125000
/21.gif)
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
15а
16
17
18
19
20
21
21
21
22
22а
23
24
25
25
26
26
27
27
27
28
29
30
30
30
31
31
31
32
33
33
33
33
34
34
34
35
35
36
37
38
39
40
40
41
42
43
43
43
44
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК0125000 | КЗК0125000 | Привод наклонной камеры |
Загрузка ...
|
|
| 1 | КЗК0125030 | Щиток |
Загрузка ...
|
|
| 2 | КЗК0125050 | Пружина |
Загрузка ...
|
|
| 3 | КЗК0125060А | Щиток |
Загрузка ...
|
|
| 4 | КЗК0125070 | Кронштейн |
Загрузка ...
|
|
| 5 | КЗК0125090 | Рычаг |
Загрузка ...
|
|
| 6 | КЗК0125130А | Опора |
Загрузка ...
|
|
| 7 | КЗК0125407 | Щиток |
Загрузка ...
|
|
| 8 | КЗК0125411 | Кронштейн |
Загрузка ...
|
|
| 9 | КЗК0125422 | Щиток |
Загрузка ...
|
|
| 10 | КЗК0125601-01 | Ось |
Загрузка ...
|
|
| 11 | КЗК0221802А-03 | Втулка |
Загрузка ...
|
|
| 12 | КЗК0221802А-04 | Втулка |
Загрузка ...
|
|
| 13 | КЗК1773406 | Прокладка |
Загрузка ...
|
|
| 14 | КЗК1773406-01 | Прокладка |
Загрузка ...
|
|
| 15 | КЗК1773406-02 | Прокладка |
Загрузка ...
|
|
| 15а | КЗК0125435 | Кронштейн |
Загрузка ...
|
|
| 16 | КЗР0221417 | Шайба |
Загрузка ...
|
|
| 17 | КИС0105438 | Шайба специальная |
Загрузка ...
|
|
| 18 | КПР6105101-02 | Ролик |
Загрузка ...
|
|
| 19 | ПКК0117434 | Шайба |
Загрузка ...
|
|
| 20 | ПКК0117435 | Шайба |
Загрузка ...
|
|
| 21 | БолтМ8-6ех25-7796 | Болт М8-6ех25-7796 |
Загрузка ...
|
|
| 22 | БолтМ10-6ех75-7796 | Болт М10-6ех75-7796 |
Загрузка ...
|
|
| 22а | БолтМ6-6ех12-7798 | Болт М6-6ех12-7798 |
Загрузка ...
|
|
| 23 | БолтМ6-6ех25-7798 | Болт М6-6ех25-7798 |
Загрузка ...
|
|
| 24 | БолтМ6-6ех20-7802 | Болт М6-6ех20-7802 |
Загрузка ...
|
|
| 25 | ГайкаМ16х1,5-6G-2526 | Гайка М16х1,5-6G-2526 |
Загрузка ...
|
|
| 26 | ГайкаМ6-6G-5915 | Гайка М6-6G-5915 |
Загрузка ...
|
|
| 27 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 28 | ГайкаМ18х1,5-6G-5916 | Гайка М18х1,5-6G-5916 |
Загрузка ...
|
|
| 29 | ГайкаМ20-6G-5916 | Гайка М20-6G-5916 |
Загрузка ...
|
|
| 30 | Шайба6Т.65Г-6402 | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 31 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 32 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 33 | ШайбаС6.01-6958 | Шайба С6.01-6958 |
Загрузка ...
|
|
| 34 | ШайбаС8.01-6958 | Шайба С8.01-6958 |
Загрузка ...
|
|
| 35 | ШайбаС10.01-6958 | Шайба С10.01-6958 |
Загрузка ...
|
|
| 36 | Шайба20.01-9649 | Шайба 20.01-9649 |
Загрузка ...
|
|
| 37 | ШайбаС8.01-11371 | Шайба С8.01-11371 |
Загрузка ...
|
|
| 38 | ШайбаС14.01-11371 | Шайба С14.01-11371 |
Загрузка ...
|
|
| 39 | ШайбаС16.01-11371 | Шайба С16.01-11371 |
Загрузка ...
|
|
| 40 | В52-13941 | Кольцо |
Загрузка ...
|
|
| 41 | Ось6-20b12х40-9650 | Ось 6-20b12х40-9650 |
Загрузка ...
|
|
| 42 | Шплинт4х28-397 | Шплинт 4х28-397 |
Загрузка ...
|
|
| 43 | Шплинт5х32-397 | Шплинт 5х32-397 |
Загрузка ...
|
|
| 44 | 180205-8882 | Подшипник |
Загрузка ...
|
|
| 45 | Масленка1.2-19853 | Масленка 1.2-19853 |
Загрузка ...
|
|
| 46 | 3HBBP3812A | Ремень |
Загрузка ...
|
|
| 47 | 3HB3812La | Ремень |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
