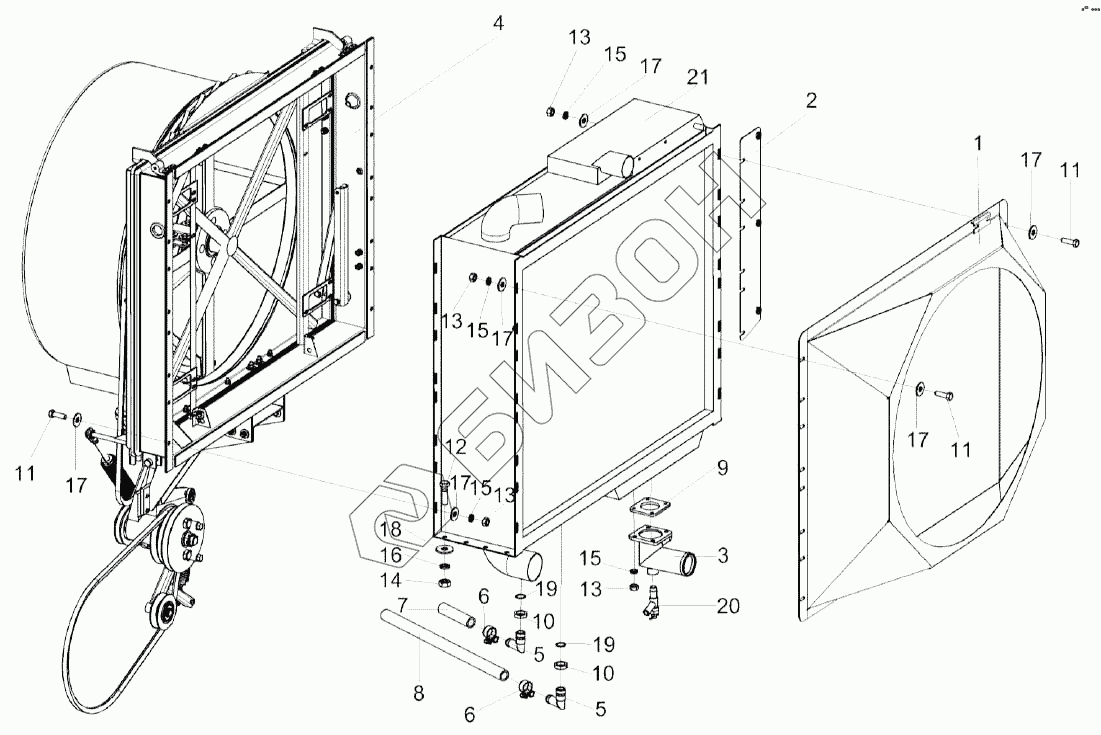

Графический каталог запасных частей к технике: Гомсельмаш KЗС-812. Радиатор КЗК-8-4-0106040Э
/149.gif)
1
2
3
4
5
5
6
6
7
8
9
10
10
11
11
11
12
13
13
13
13
14
15
15
15
15
16
17
17
17
17
17
17
18
19
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-8-4-0106040Э | КЗК-8-4-0106040Э | Радиатор |
Загрузка ...
|
|
| 1 | КЗК-8-4-0106210Э | Диффузор |
Загрузка ...
|
|
| 2 | КЗК-8-4-0106360Э | Стенка |
Загрузка ...
|
|
| 3 | КЗК-8-4-0106510Э | Патрубок |
Загрузка ...
|
|
| 4 | КЗК-8-4-0112000Э | Воздухозаборник |
Загрузка ...
|
|
| 5 | УЭС0400310 | Угольник вчертный |
Загрузка ...
|
|
| 6 | А23.02.160 | Хомут стяжной |
Загрузка ...
|
|
| 7 | РНД0200012-74 | Рукав |
Загрузка ...
|
|
| 8 | РНД0200012-98 | Рукав |
Загрузка ...
|
|
| 9 | УЭС0400014 | Прокладка |
Загрузка ...
|
|
| 10 | УЭС0400612 | Гайка накидная |
Загрузка ...
|
|
| 11 | БолтМ8-6eХ25-7796 | Болт М8-6eХ25-7796 |
Загрузка ...
|
|
| 12 | БолтМ10-6eХ35-7796 | Болт М10-6eХ35-7796 |
Загрузка ...
|
|
| 13 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 14 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 15 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 16 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 17 | ШайбаC8.01-6958 | Шайба C 8.01-6958 |
Загрузка ...
|
|
| 18 | ШайбаC10.01-6958 | Шайба C 10.01-6958 |
Загрузка ...
|
|
| 19 | 021-024-19-2-2-18829/9833 | Кольцо 021-024-19-2-2 -18829/9833 |
Загрузка ...
|
|
| 20 | ВС11-О | Кран ВС11-О |
Загрузка ...
|
|
| 21 | Б250АК.1301.0000 | Радиатор Б 250АК.1301.0000 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
