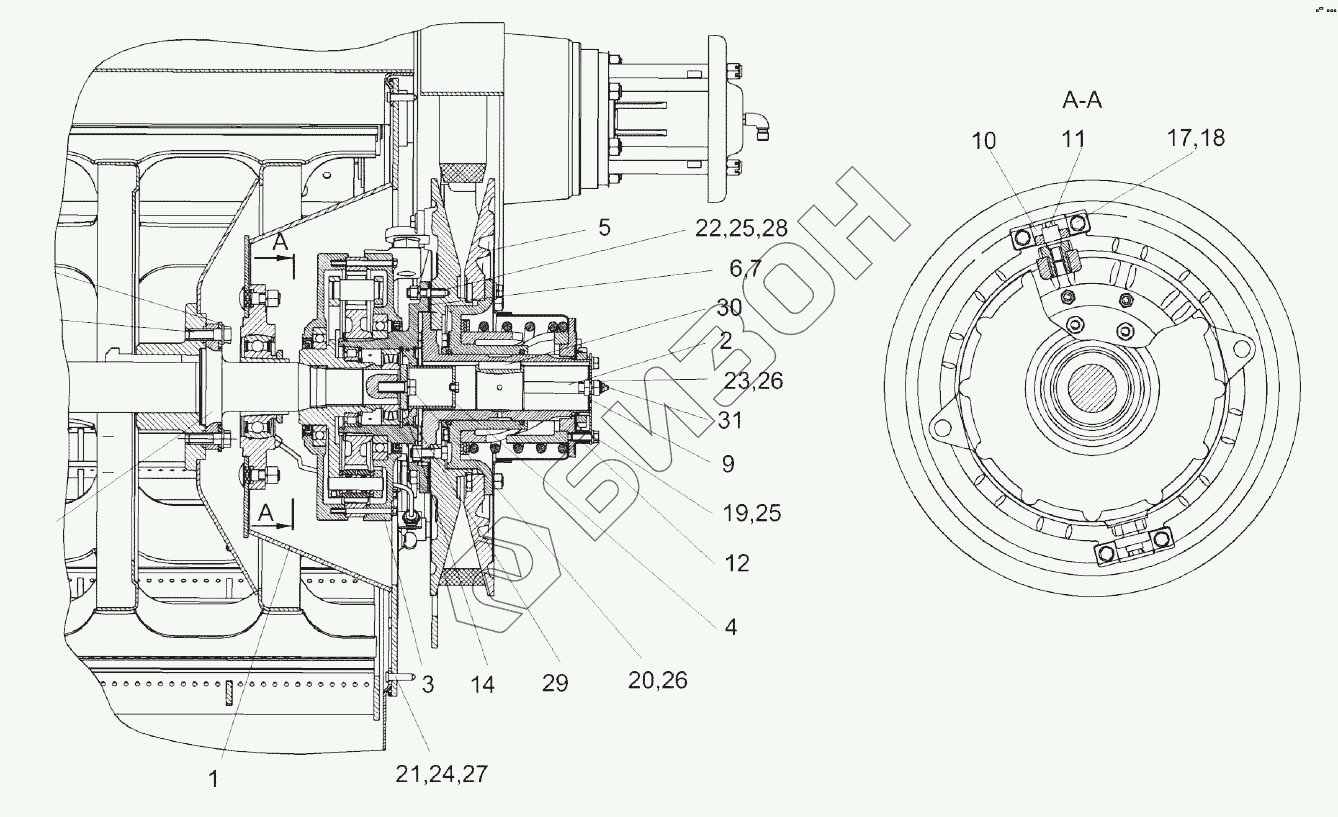

Графический каталог запасных частей к технике: Гомсельмаш KЗС-812. Установка редуктора КЗК-12-0123000
/61.gif)
1
2
3
4
5
6
7
9
10
11
12
14
17
18
19
20
21
22
23
24
25
25
26
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КЗК-8А-0102750 | Фланец |
Загрузка ...
|
|
| 2 | КЗК-12-0102800 | Вставка |
Загрузка ...
|
|
| 3 | КЗК-12-0123000 | Редуктор |
Загрузка ...
|
|
| 4 | КЗК-12-0123040 | Крышка |
Загрузка ...
|
|
| 5 | КЗК0123000 | Вариатор барабана |
Загрузка ...
|
|
| 6 | КЗК-12-0102479 | Прокладка |
Загрузка ...
|
|
| 7 | КЗК-12-0102479-01 | Прокладка |
Загрузка ...
|
|
| 9 | КЗК-12-0102486 | Упор |
Загрузка ...
|
|
| 10 | КЗК-12-0102628 | Кронштейн |
Загрузка ...
|
|
| 11 | КЗК-12-0102629 | Винт фиксирующий |
Загрузка ...
|
|
| 12 | КЗК-12-0102816 | Втулка |
Загрузка ...
|
|
| 14 | КЗК-12-0104616 | Шайба |
Загрузка ...
|
|
| 17 | КПТ0100612А-01 | Болт |
Загрузка ...
|
|
| 18 | УЭС0100607 | Шайба |
Загрузка ...
|
|
| 19 | БолтМ12-6eх30-7796 | Болт М12-6eх30-7796 |
Загрузка ...
|
|
| 20 | БолтМ16-6eх45-7796 | Болт М16-6eх45-7796 |
Загрузка ...
|
|
| 21 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 22 | ГайкаМ12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 23 | ГайкаМ16-6G-2526 | Гайка М16-6G-2526 |
Загрузка ...
|
|
| 24 | Шайба10.65Г-6402 | Шайба 10.65Г-6402 |
Загрузка ...
|
|
| 25 | Шайба12.65Г-6402 | Шайба 12.65Г-6402 |
Загрузка ...
|
|
| 26 | Шайба16.65Г-6402 | Шайба 16.65Г-6402 |
Загрузка ...
|
|
| 27 | ШайбаС.10.01-11371 | Шайба С.10.01-11371 |
Загрузка ...
|
|
| 28 | Шпилька2М12-6eх40-22036 | Шпилька 2 М12-6eх40-22036 |
Загрузка ...
|
|
| 29 | В110-13941 | Кольцо В110-13941 |
Загрузка ...
|
|
| 30 | Шпонка18х11х60-23360 | Шпонка 18х11х60-23360 |
Загрузка ...
|
|
| 31 | Масленка1.2-19853 | Масленка 1.2-19853 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
