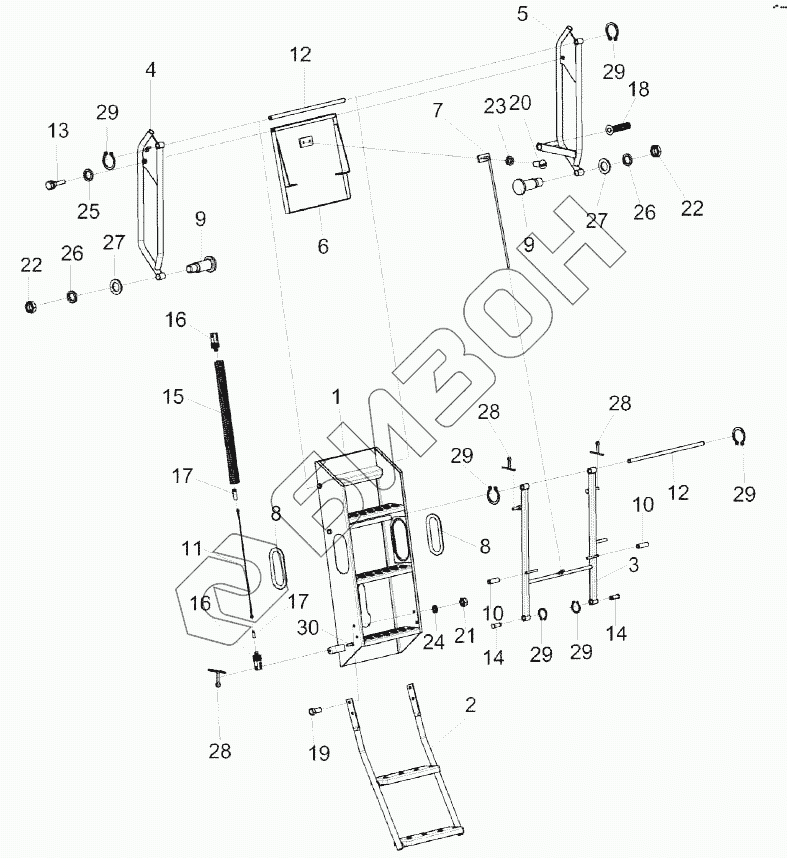

Графический каталог запасных частей к технике: Гомсельмаш KЗС-812. Установка трапа КЗК-7-0117000
/214.gif)
1
2
3
4
5
6
7
8
8
9
9
10
10
11
12
12
13
14
14
15
16
16
17
17
18
19
20
21
22
22
23
24
25
26
26
27
27
28
28
28
29
29
29
29
29
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-7-0117100 | КЗК-7-0117100 | Трап |
Загрузка ...
|
|
| КЗК-7-0117000 | КЗК-7-0117000 | Установка трапа |
Загрузка ...
|
|
| КЗС0117080А | КЗС0117080А | Пружина |
Загрузка ...
|
|
| 1 | КЗК-7-0117010 | Лестница |
Загрузка ...
|
|
| 2 | КЗК-7-0117030 | Подножка |
Загрузка ...
|
|
| 3 | КЗК-7-0117040 | Рамка |
Загрузка ...
|
|
| 4 | КЗК-7-0117060 | Поручень левый |
Загрузка ...
|
|
| 5 | КЗК-7-0117070 | Поручень правый |
Загрузка ...
|
|
| 6 | КЗС0117040 | Площадка |
Загрузка ...
|
|
| 7 | КЗС0117050 | Опора |
Загрузка ...
|
|
| 8 | КЗК-7-0117001 | Уплотнение |
Загрузка ...
|
|
| 9 | КЗК-7-0117602 | Ось |
Загрузка ...
|
|
| 10 | КЗК0117001 | Втулка |
Загрузка ...
|
|
| 11 | КЗС0117001 | Тросик |
Загрузка ...
|
|
| 12 | КЗС0117606А | Ось |
Загрузка ...
|
|
| 13 | КЗС0117607 | Болт |
Загрузка ...
|
|
| 14 | КЗС0117608А | Палец |
Загрузка ...
|
|
| 15 | КЗС0117611Б | Пружина |
Загрузка ...
|
|
| 16 | КЗС0117614А | Пробка |
Загрузка ...
|
|
| 17 | КЗС0117811 | Трубка |
Загрузка ...
|
|
| 18 | 3115-34120 | Рукоятка руля левая |
Загрузка ...
|
|
| 19 | БолтМ10-6ех20-7796 | Болт М10-6ех20-7796 |
Загрузка ...
|
|
| 20 | ВинтВ.М6-6ех12-17473 | Винт В.М6-6ех12-17473 |
Загрузка ...
|
|
| 21 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 22 | ГайкаМ18-6G-2526 | Гайка М18-6G-2526 |
Загрузка ...
|
|
| 23 | Шайба6Т.65Г-6402 | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 24 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 25 | Шайба12Т.65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 26 | Шайба18.65Г-6402 | Шайба 18.65Г-6402 |
Загрузка ...
|
|
| 27 | ШайбаС18.01-11371 | Шайба С18.01-11371 |
Загрузка ...
|
|
| 28 | Шплинт3,2х20-397 | Шплинт 3,2х20-397 |
Загрузка ...
|
|
| 29 | В16-13942 | Кольцо В16-13942 |
Загрузка ...
|
|
| 30 | Ось6-10b12x32-9650 | Ось 6-10b12x32-9650 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
