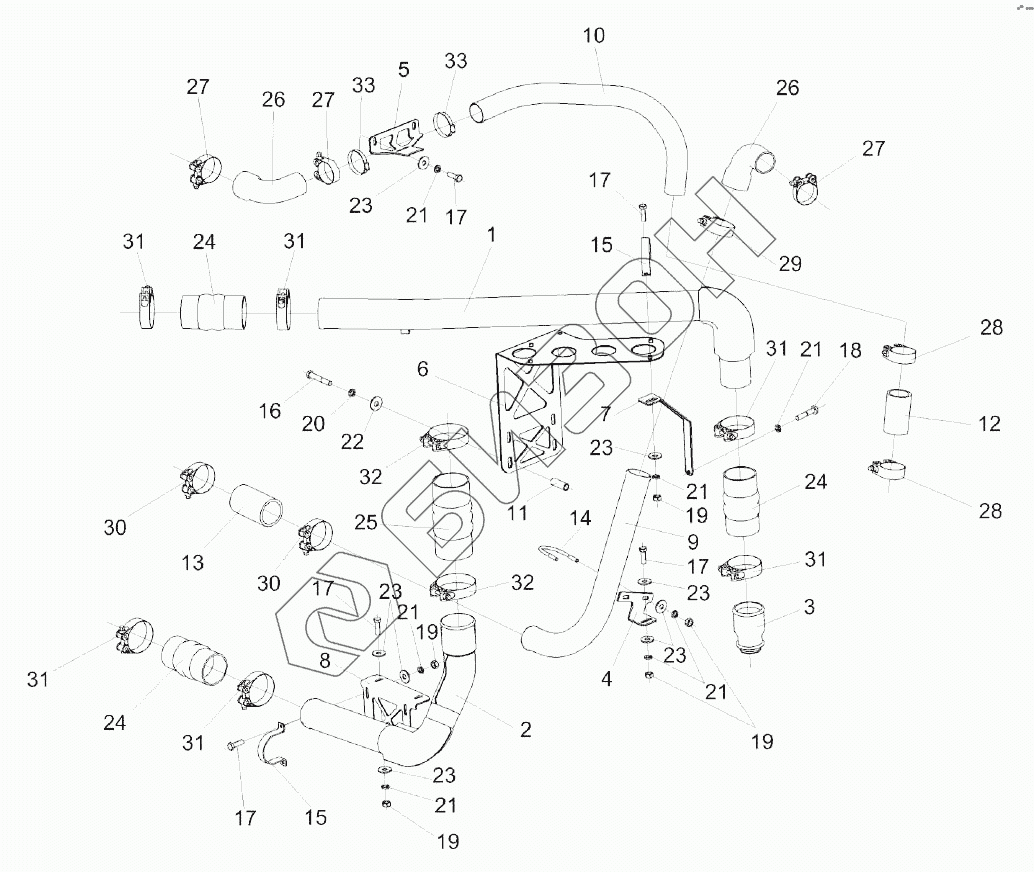

Графический каталог запасных частей к технике: Гомсельмаш KЗС-812. Установка труб КЗК-8-4-0106200Э
/157.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
17
17
17
17
18
19
19
19
19
20
21
21
21
21
21
21
22
23
23
23
23
23
23
24
24
24
25
26
26
27
27
27
28
28
29
30
30
31
31
31
31
31
31
32
32
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-8-4-0106200Э | КЗК-8-4-0106200Э | Установка труб |
Загрузка ...
|
|
| 1 | КЗК-8-4-0106110Э | Труба воздушная верхняя |
Загрузка ...
|
|
| 2 | КЗК-8-4-0106120Э | Труба |
Загрузка ...
|
|
| 3 | КЗК-8-4-0106001Э | Патрубок |
Загрузка ...
|
|
| 4 | КЗК-8-4-0106412Э | Опора |
Загрузка ...
|
|
| 5 | КЗК-8-4-0106417Э | Кронштейн |
Загрузка ...
|
|
| 6 | КЗК-8-4-0106418Э | Кронштейн |
Загрузка ...
|
|
| 7 | КЗК-8-4-0106424Э | Кронштейн |
Загрузка ...
|
|
| 8 | КЗК-8-4-0106425Э | Кронштейн |
Загрузка ...
|
|
| 9 | КЗК-8-4-0106805Э | Труба водяная |
Загрузка ...
|
|
| 10 | КЗК-8-4-0106806Э | Труба |
Загрузка ...
|
|
| 11 | КЗК-8-4-0106817Э | Втулка |
Загрузка ...
|
|
| 12 | КГС-1-0116006 | Рукав |
Загрузка ...
|
|
| 13 | КЗК-12-3-0106015 | Рукав 60х73-0,49-10362 |
Загрузка ...
|
|
| 14 | КЗК-12-5-0106602 | Скоба |
Загрузка ...
|
|
| 15 | КЗК0106506 | Хомут |
Загрузка ...
|
|
| 16 | БолтМ12-6eх75-7796 | Болт М12-6eх75-7796 |
Загрузка ...
|
|
| 17 | БолтМ8-6eх25-7796 | Болт М8-6eх25-7796 |
Загрузка ...
|
|
| 18 | БолтМ8-6eх40-7798 | Болт М8-6eх40-7798 |
Загрузка ...
|
|
| 19 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 20 | Шайба12Т.65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 21 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 22 | ШайбаC12.01-6958 | Шайба C 12.01-6958 |
Загрузка ...
|
|
| 23 | ШайбаC8.01-6958 | Шайба C 8.01-6958 |
Загрузка ...
|
|
| 24 | TURBOLOADERФ76160 | Патрубок |
Загрузка ...
|
|
| 25 | TURBOLOADERФ85200 | Патрубок |
Загрузка ...
|
|
| 26 | Патрубок | Патрубок |
Загрузка ...
|
|
| 27 | GBSM57/20W2 | Хомут без компенсатора |
Загрузка ...
|
|
| 28 | GBSM61/20W2 | Хомут без компенсатора |
Загрузка ...
|
|
| 29 | GBSM66/20W2 | Хомут без компенсатора GBS M66/20 W2 |
Загрузка ...
|
|
| 30 | GBSM71/25W2 | Хомут без компенсатора GBS M71/25 W2 |
Загрузка ...
|
|
| 31 | GBSM82/25W2 | Хомут без компенсатора |
Загрузка ...
|
|
| 32 | GBSM94/25W2 | Хомут без компенсатора |
Загрузка ...
|
|
| 33 | TORRO50-70/9C7W2 | Хомут червячный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
