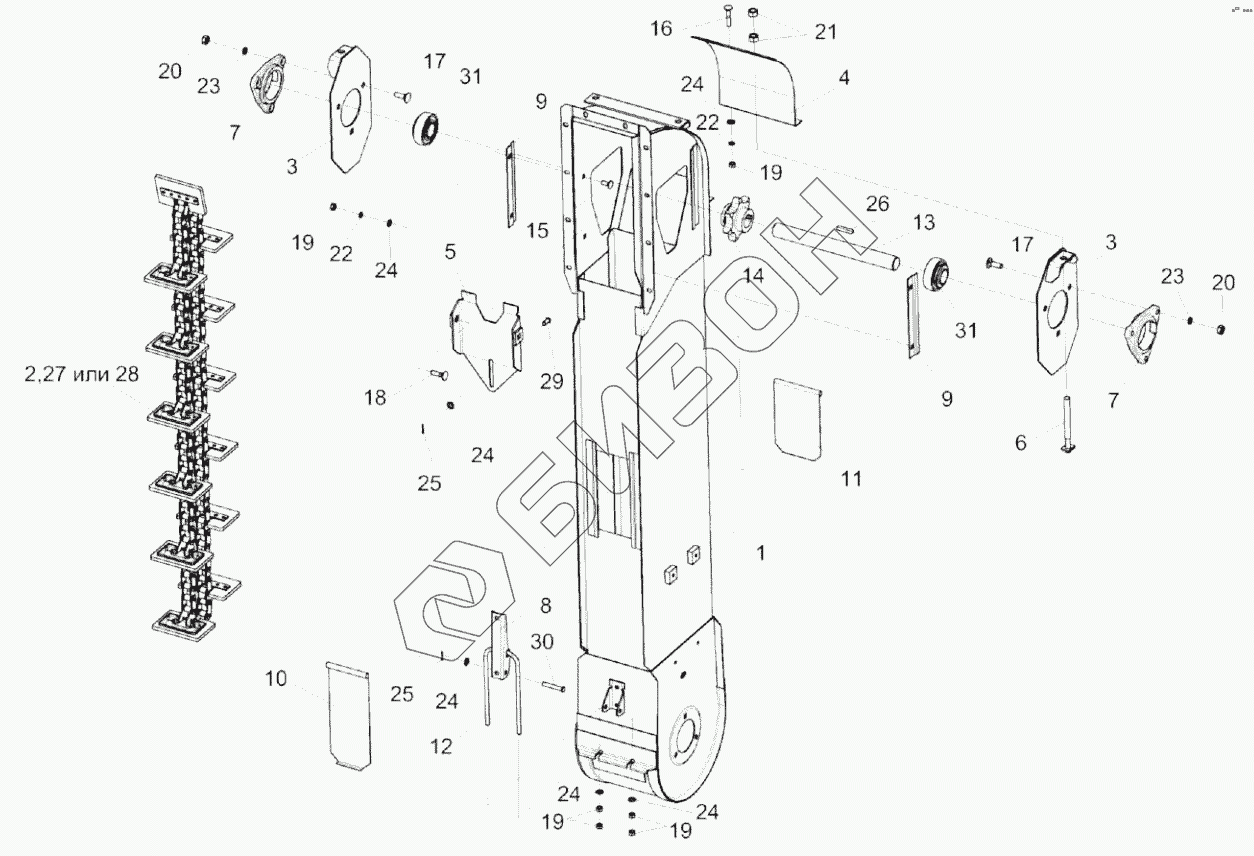

Графический каталог запасных частей к технике: Гомсельмаш KЗС-812. Элеватор колосовой КЗК 0208000А-03
1
2
3
3
4
5
6
7
7
8
9
9
10
11
12
13
14
15
16
17
17
18
19
19
19
19
20
20
21
22
22
23
23
24
24
24
24
24
24
25
25
26
27
27
28
28
29
30
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК 0208000А-03 | КЗК 0208000А-03 | Элеватор колосовой |
Загрузка ...
|
|
| 1 | КЗК 0208010А-03 | Корпус |
Загрузка ...
|
|
| 2 | КЗР 0208080Г | Цепь элеватора |
Загрузка ...
|
|
| 3 | КЗР 0208070Б | Пластина |
Загрузка ...
|
|
| 4 | КЗР 0208090Б | Крышка |
Загрузка ...
|
|
| 5 | КЗР 0208120Б | Вставка |
Загрузка ...
|
|
| 6 | КЗР 0208240 | Тяга |
Загрузка ...
|
|
| 7 | КЗР 0101106 | Корпус подшипника |
Загрузка ...
|
|
| 8 | КЗР 0208432А | Рычаг защелки |
Загрузка ...
|
|
| 9 | КЗР 0208433А | Накладка |
Загрузка ...
|
|
| 10 | КЗР 0208441А | Крышка |
Загрузка ...
|
|
| 11 | КЗР 0208442 | Крышка |
Загрузка ...
|
|
| 12 | КЗР 0208601А | Скоба защелки |
Загрузка ...
|
|
| 13 | КЗР 0208604Б | Вал |
Загрузка ...
|
|
| 14 | КЗР 0218604Г-01 | Звездочка |
Загрузка ...
|
|
| 15 | Болт М8-6ех20-7802 | Болт М8-6ех20-7802 |
Загрузка ...
|
|
| 16 | Болт М8-6ех35-7802 | Болт |
Загрузка ...
|
|
| 17 | Болт М10-6ех30-7802 | Болт М10-6ех30-7802 |
Загрузка ...
|
|
| 18 | Болт М10-6ех40-7802 | Болт М10-6ех40-7802 |
Загрузка ...
|
|
| 19 | Гайка М8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 20 | Гайка М10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 21 | Гайка М12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 22 | Шайба 8Т 65Г-6402 | Шайба 8Т 65Г-6402 |
Загрузка ...
|
|
| 23 | Шайба 10Т 65Г-6402 | Шайба 10Т 65Г-6402 |
Загрузка ...
|
|
| 24 | Шайба С.8.01-11371 | Шайба С.8.01-11371 |
Загрузка ...
|
|
| 25 | Шплинт 2х16-397 | Шплинт 2х16-397 |
Загрузка ...
|
|
| 26 | Шпонка 8х7х40-23360 | Шпонка 8х7х40-23360 |
Загрузка ...
|
|
| 27 | Звено С-ТРД-38-56 | Звено |
Загрузка ...
|
|
| 27 | Звено С-ТРД-38-5600 | Звено |
Загрузка ...
|
|
| 28 | Звено С-ТРДУ-38-5600 | Звено |
Загрузка ...
|
|
| 28 | Звено С-ТРД-38-5600 | Звено |
Загрузка ...
|
|
| 29 | Ось 6-8 b12х18-9650 | Ось |
Загрузка ...
|
|
| 30 | Ось 6-8 b12х50-9650 | Ось |
Загрузка ...
|
|
| 31 | Подшипник 1680206С17 | Подшипник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
