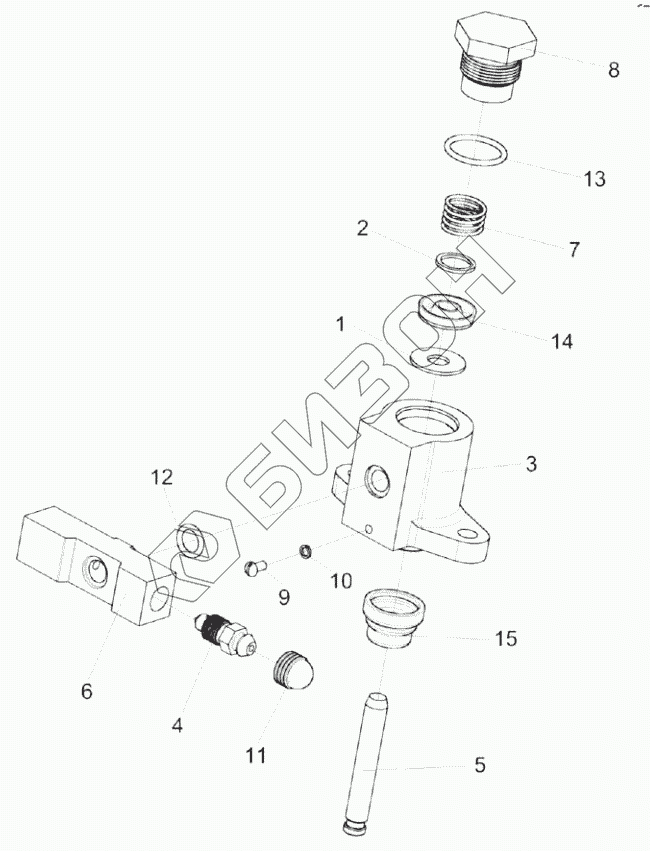

Графический каталог запасных частей к технике: Гомсельмаш KЗС-812. Гидроцилиндр КЗК-12-0107200-01

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали Цена
КЗК-12-0107200-01 КЗК-12-0107200-01 Гидроцилиндр
Загрузка ...
1 КЗК-12-0107001 Шайба
Загрузка ...
2 КЗК-12-0107002 Шайба
Загрузка ...
3 КЗК-12-0107101 Корпус
Загрузка ...
4 КЗК-12-0107631 Клапан
Загрузка ...
5 КЗК-12-0107633 Шток
Загрузка ...
6 КЗК-12-0107634 Проставка
Загрузка ...
7 КЗК-12-0107635 Пружина
Загрузка ...
8 КЗК-12-0107637 Штуцер
Загрузка ...
9 Винт B.М4-6eх8-17473 Винт
Загрузка ...
10 Шайба 4 65Г-6402 Шайба 4 65Г – 6402
Загрузка ...
11 Колпак 75Ш-10034Б Колпак
Загрузка ...
12 Кольцо УЭС 0107012 Кольцо
Загрузка ...
13 Кольцо УЭС 0107012-02 Кольцо
Загрузка ...
14 ГАк-49004 Манжета уплотнительная
Загрузка ...
15 3518050-40024 Чехол защитный гидроцилиндра
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
