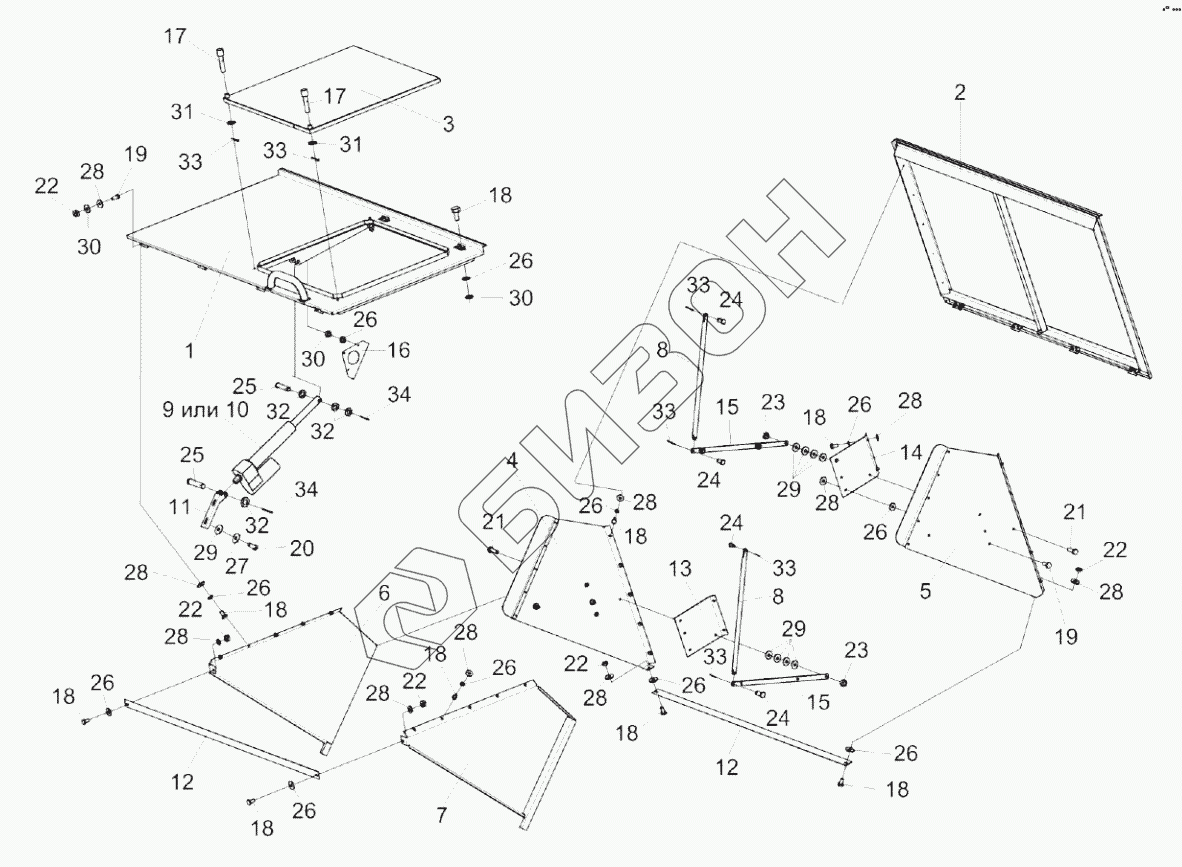

Графический каталог запасных частей к технике: Гомсельмаш KЗС-812. Крыша бункера КЗК-7-0204000
КЗК-7-0204000
КЗК-7-0204000
1
2
3
4
5
6
7
8
8
9
10
11
12
12
13
14
15
15
16
17
17
18
18
18
18
18
18
18
18
18
19
19
20
21
21
22
22
22
22
22
23
23
24
24
24
24
25
25
26
26
26
26
26
26
26
26
26
26
26
27
28
28
28
28
28
28
28
28
28
28
29
29
29
30
30
30
31
31
32
32
32
33
33
33
33
33
33
34
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-7-0204000 | КЗК-7-0204000 | Крыша бункера |
Загрузка ...
|
|
| 1 | КЗК-7-0204010 | Панель |
Загрузка ...
|
|
| 2 | КЗК-7-0204020 | Панель |
Загрузка ...
|
|
| 3 | КЗК-7-0204030 | Крышка |
Загрузка ...
|
|
| 4 | КЗК-10-0204330А | Штора |
Загрузка ...
|
|
| 5 | КЗК-10-0204330А-01 | Штора |
Загрузка ...
|
|
| 6 | КЗК-10-0204360 | Штора |
Загрузка ...
|
|
| 7 | КЗК-10-0204360-01 | Штора |
Загрузка ...
|
|
| 8 | КЗК-10-0204420 | Тяга |
Загрузка ...
|
|
| 9 | КЗК-10-0204450 | Электромеханизм бункера |
Загрузка ...
|
|
| 10 | КЗК-10-0204450 | Электромеханизм бункера |
Загрузка ...
|
|
| 11 | КЗК-7-0204404 | Кронштейн |
Загрузка ...
|
|
| 12 | КЗК-7-0204416 | Ограждение |
Загрузка ...
|
|
| 13 | КЗК-10-0204462А | Усилитель |
Загрузка ...
|
|
| 14 | КЗК-10-0204462А-01 | Усилитель |
Загрузка ...
|
|
| 15 | КЗК-10-0204472 | Рычаг |
Загрузка ...
|
|
| 16 | КЗК-10-0204479 | Кронштейн |
Загрузка ...
|
|
| 17 | КЗР 0231614 | Палец |
Загрузка ...
|
|
| 18 | Болт М6-6eх12-7798 | Болт |
Загрузка ...
|
|
| 19 | Болт М6-6eх14-7798 | Болт М6-6eх14-7798 |
Загрузка ...
|
|
| 20 | Болт М8-6eх20-7798 | Болт |
Загрузка ...
|
|
| 21 | Болт М8-6eх25-7798 | Болт |
Загрузка ...
|
|
| 22 | Гайка М6-6G-5915 | Гайка М6-6G-5915 |
Загрузка ...
|
|
| 23 | Гайка М8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 24 | Ось 6-8 b12х18-9650 | Ось |
Загрузка ...
|
|
| 25 | Ось 6-12 b12х55-9650 | Ось |
Загрузка ...
|
|
| 26 | Шайба 6Т 65Г-6402 | Шайба 6Т 65Г-6402 |
Загрузка ...
|
|
| 27 | Шайба 8Т 65Г-6402 | Шайба 8Т 65Г-6402 |
Загрузка ...
|
|
| 28 | Шайба С 6.01-6958 | Шайба |
Загрузка ...
|
|
| 29 | Шайба С 8.01-6958 | Шайба |
Загрузка ...
|
|
| 30 | Шайба С.6.01-11371 | Шайба С.6.01-11371 |
Загрузка ...
|
|
| 31 | Шайба С.8.01-11371 | Шайба С.8.01-11371 |
Загрузка ...
|
|
| 32 | Шайба С.12.01-11371 | Шайба С.12.01-11371 |
Загрузка ...
|
|
| 33 | Шплинт 1,6х16-397 | Шплинт 1,6х16-397 |
Загрузка ...
|
|
| 34 | Шплинт 3,2х18-397 | Шплинт 3,2х18-397 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
