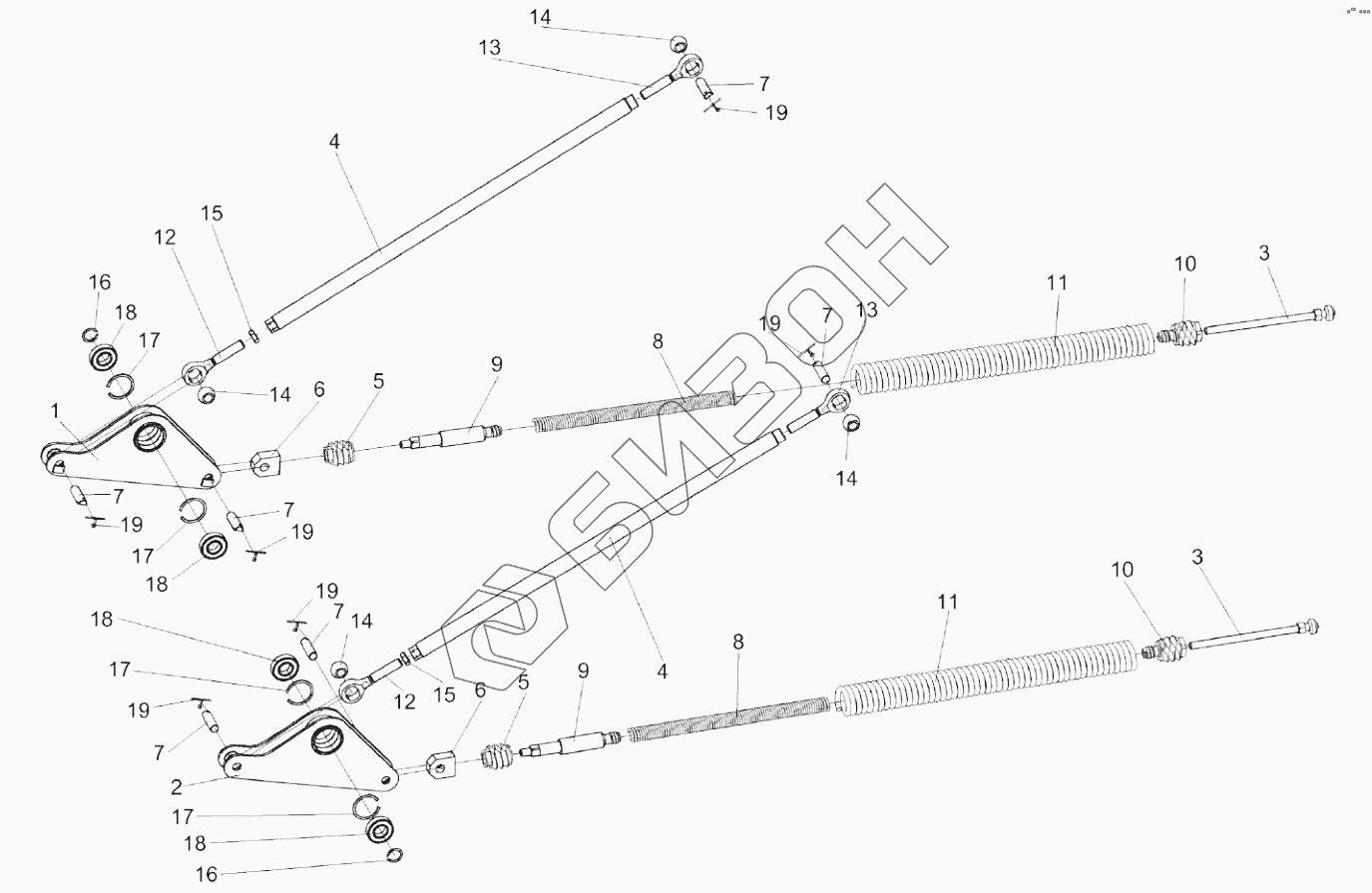

Графический каталог запасных частей к технике: Гомсельмаш KЗС-812. Механизм продольного копирования КЗК 1775000А
1
2
3
3
4
4
5
5
6
6
7
7
7
7
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
14
14
15
15
16
16
17
17
17
17
18
18
18
18
19
19
19
19
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК 1775030 | КЗК 1775030 | Блок пружин |
Загрузка ...
|
|
| КЗК 1775040 | КЗК 1775040 | Тяга |
Загрузка ...
|
|
| КЗК 1775000А | КЗК 1775000А | Механизм продольного копирования |
Загрузка ...
|
|
| 1 | КЗК 1775070 | Рычаг |
Загрузка ...
|
|
| 2 | КЗК 1775070-01 | Рычаг |
Загрузка ...
|
|
| 3 | КЗК 1775020 | Винт |
Загрузка ...
|
|
| 4 | КЗК 1775050 | Стяжка |
Загрузка ...
|
|
| 5 | КЗК 1775201 | Пробка |
Загрузка ...
|
|
| 6 | КЗК 1775406 | Головка |
Загрузка ...
|
|
| 7 | КЗК 1775601 | Палец |
Загрузка ...
|
|
| 8 | КЗК 1775602 | Пружина |
Загрузка ...
|
|
| 9 | КЗК 1775604 | Тяга |
Загрузка ...
|
|
| 10 | КЗК 1775608 | Пробка |
Загрузка ...
|
|
| 11 | КИЛ 0126625-03 | Пружина |
Загрузка ...
|
|
| 12 | ПКК 0451603 | Головка |
Загрузка ...
|
|
| 13 | ПКК 0451603-01 | Головка |
Загрузка ...
|
|
| 14 | 6-12Ж 26015 | Шар |
Загрузка ...
|
|
| 15 | Гайка М20-6G-2526 | Гайка М20-6G-2526 |
Загрузка ...
|
|
| 16 | Кольцо В30-13942 | Кольцо В30-13942 |
Загрузка ...
|
|
| 17 | Кольцо В62-13943 | Кольцо В62-13943 |
Загрузка ...
|
|
| 18 | Подшипник 60206-7242 | Подшипник |
Загрузка ...
|
|
| 19 | Шплинт 5х32-397 | Шплинт 5х32-397 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
