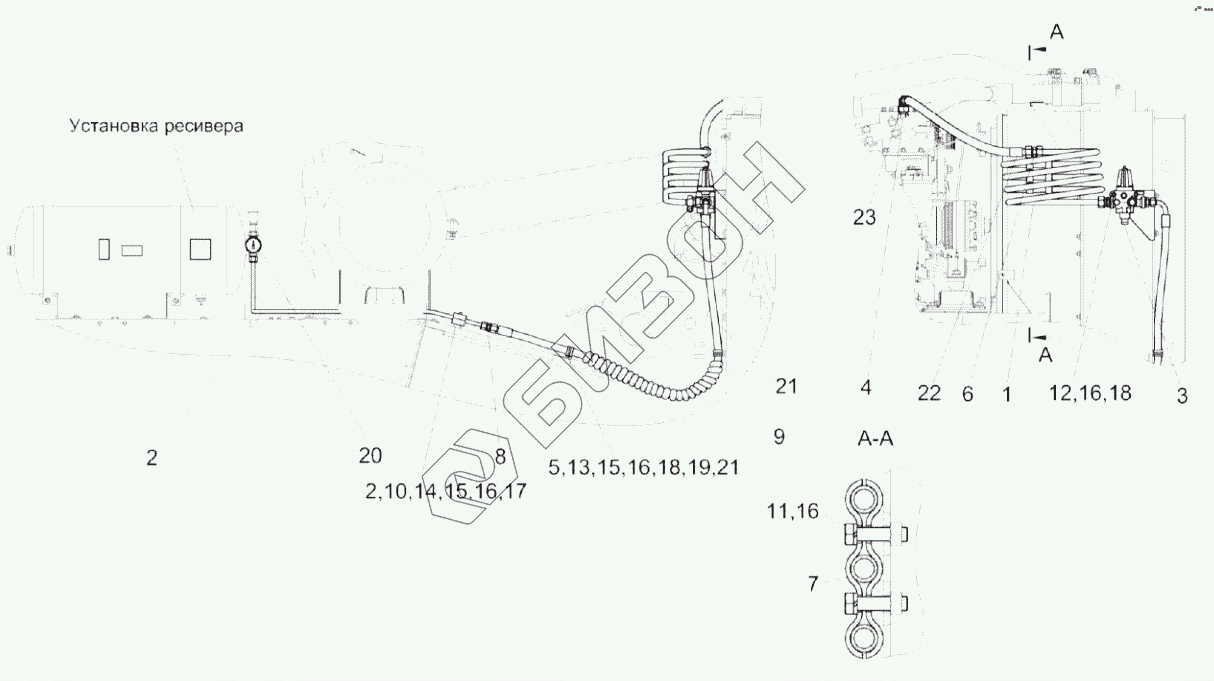

Графический каталог запасных частей к технике: Гомсельмаш KЗС-812. Пневмосистема КЗК-812С-2-0800000
КЗК-812С-2-0800000
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
16
16
17
18
18
19
20
21
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-812С-2-0800000 | КЗК-812С-2-0800000 | Пневмосистема |
Загрузка ...
|
|
| 1 | КЗК-812С-2-0800080 | Трубопровод |
Загрузка ...
|
|
| 2 | КЗК-812С-1-0800060 | Трубопровод |
Загрузка ...
|
|
| 3 | КЗК-10-0800190 | Регулятор давления |
Загрузка ...
|
|
| 4 | КЗК-10-0800310 | Угольник |
Загрузка ...
|
|
| 5 | КГС 0115770-02 | Хомут |
Загрузка ...
|
|
| 6 | ГШП 0626624 | Штуцер |
Загрузка ...
|
|
| 7 | КЗК-12-0800408 | Скоба |
Загрузка ...
|
|
| 8 | ГШП 0622624-01 | Штуцер |
Загрузка ...
|
|
| 9 | ОПЛ 0600016-08 | Оплетка |
Загрузка ...
|
|
| 10 | УЭС 0602012А | Брус |
Загрузка ...
|
|
| 11 | Болт М8-6eх30-7796 | Болт М8-6eх30-7796 |
Загрузка ...
|
|
| 12 | Болт М8-6eх75-7796 | Болт |
Загрузка ...
|
|
| 13 | Болт М8-6eх20-7802 | Болт |
Загрузка ...
|
|
| 14 | Болт М8-6eх35-7802 | Болт |
Загрузка ...
|
|
| 15 | Гайка М8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 16 | Шайба 8Т 65Г-6402 | Шайба 8Т 65Г-6402 |
Загрузка ...
|
|
| 17 | Шайба C 8.01.019 ГОСТ 6958 | Шайба |
Загрузка ...
|
|
| 18 | Шайба C.8.01-11371 | Шайба |
Загрузка ...
|
|
| 19 | Шайба C.10.01-11371 | Шайба C.10.01-11371 |
Загрузка ...
|
|
| 20 | МП50М/Т-1,6 МПа-К1/8 | Манометр |
Загрузка ...
|
|
| 21 | РВД 12-2SC-М22х1,5-24°-1400-0°-90° | Рукав высокого давления |
Загрузка ...
|
|
| 22 | РВД 16-PTFE-М26х1,5-24°-600 | Рукав высокого давления |
Загрузка ...
|
|
| 23 | EW18LOMDCF | Угольник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
