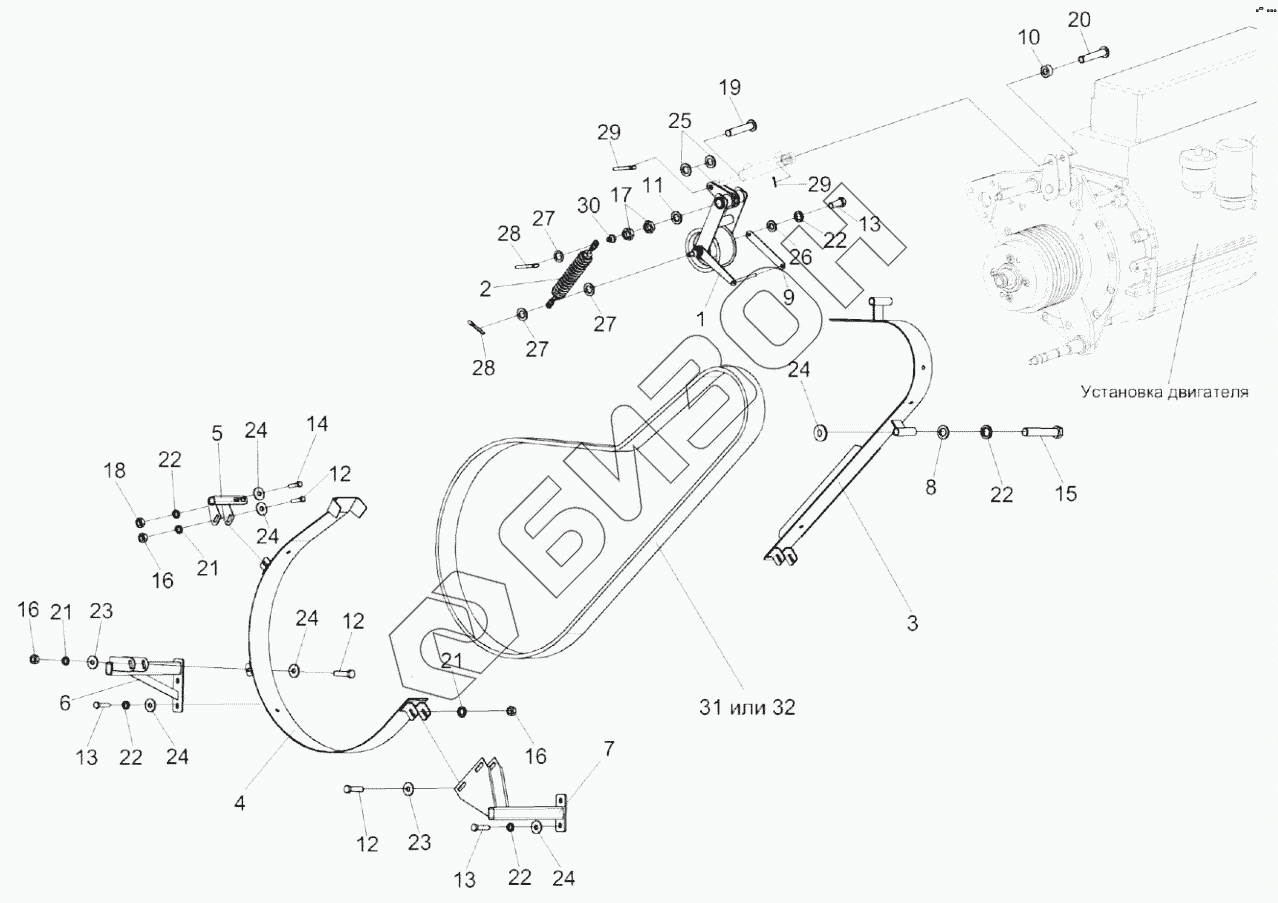

Графический каталог запасных частей к технике: Гомсельмаш KЗС-812. Привод главного контрпривода КЗК 0220000А
1
2
3
4
5
6
7
8
9
10
11
12
12
12
13
13
13
14
15
16
16
16
17
18
19
20
21
21
21
22
22
22
22
22
23
23
24
24
24
24
24
24
25
26
27
27
27
28
28
29
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК 0220000А | КЗК 0220000А | Привод главного контрпривода |
Загрузка ...
|
|
| 1 | КЗК 0220170 | Рычаг |
Загрузка ...
|
|
| 2 | КЗК 0220040А | Пружина |
Загрузка ...
|
|
| 3 | КЗК 0220050А | Щиток |
Загрузка ...
|
|
| 4 | КЗК 0220070А | Щиток |
Загрузка ...
|
|
| 5 | КЗК 0220110 | Кронштейн |
Загрузка ...
|
|
| 6 | КЗК 0220120А | Кронштейн |
Загрузка ...
|
|
| 7 | КЗК 0220130А | Опора |
Загрузка ...
|
|
| 8 | КЗР 0221417 | Шайба |
Загрузка ...
|
|
| 9 | КЗК 0220418 | Серьга |
Загрузка ...
|
|
| 10 | КИЛ 0100615 | Втулка |
Загрузка ...
|
|
| 11 | КСН 0114402-01 | Шайба |
Загрузка ...
|
|
| 12 | Болт М8-6eх25-7796 | Болт М8-6eх25-7796 |
Загрузка ...
|
|
| 13 | Болт М10-6eх25-7796 | Болт М10-6eх25-7796 |
Загрузка ...
|
|
| 14 | Болт М10-6eх90-7796 | Болт |
Загрузка ...
|
|
| 15 | Болт М10-6eх100-7796 | Болт |
Загрузка ...
|
|
| 16 | Гайка М8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 17 | Гайка М10-6G -5915 | Гайка М10-6G -5915 |
Загрузка ...
|
|
| 18 | Гайка М20-6G -5916 | Гайка |
Загрузка ...
|
|
| 19 | Ось 6-20 b12х55 -9650 | Ось |
Загрузка ...
|
|
| 20 | Ось 6-20 b12х80 -9650 | Ось |
Загрузка ...
|
|
| 21 | Шайба 8Т 65Г-6402 | Шайба 8Т 65Г-6402 |
Загрузка ...
|
|
| 22 | Шайба 10Т 65Г-6402 | Шайба 10Т 65Г-6402 |
Загрузка ...
|
|
| 23 | Шайба C 8.01 -6958 | Шайба |
Загрузка ...
|
|
| 24 | Шайба C 10.01 -6958 | Шайба |
Загрузка ...
|
|
| 25 | Шайба 20.01 -9649 | Шайба |
Загрузка ...
|
|
| 26 | Шайба C.10.01 -11371 | Шайба |
Загрузка ...
|
|
| 27 | Шайба C.16.01 -11371 | Шайба |
Загрузка ...
|
|
| 28 | Шплинт 4х25 -397 | Шплинт 4х25 -397 |
Загрузка ...
|
|
| 29 | Шплинт 5х32 -397 | Шплинт 5х32 -397 |
Загрузка ...
|
|
| 30 | Масленка 1.2 -19853 | Масленка 1.2 -19853 |
Загрузка ...
|
|
| 31 | Ремень 4 HB BP 3612 A | Ремень |
Загрузка ...
|
|
| 32 | Ремень 4 HB 3612 La | Ремень |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
