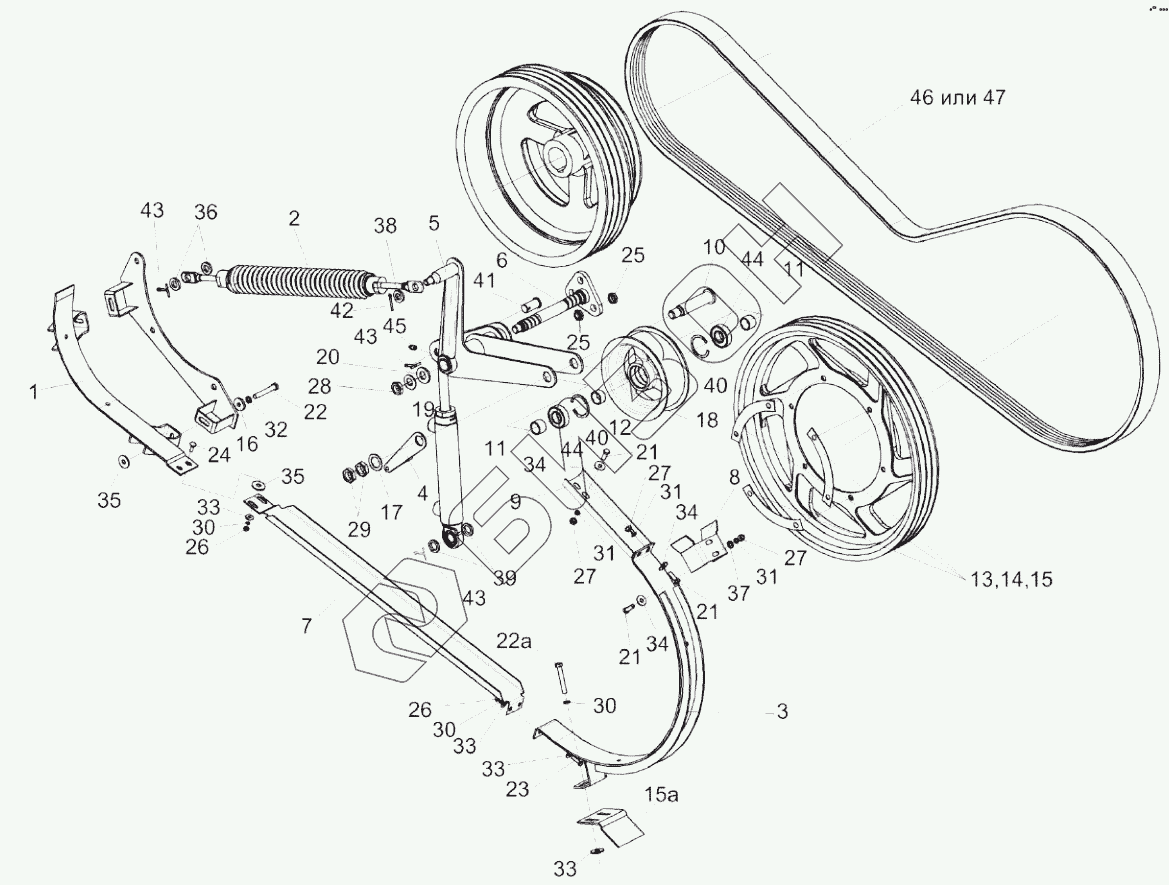

Графический каталог запасных частей к технике: Гомсельмаш KЗС-812. Привод наклонной камеры КЗК 0125000
КЗК 0125000
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
15а
16
17
18
19
20
21
21
21
22
22а
23
24
25
25
26
26
27
27
27
28
29
30
30
30
31
31
31
32
33
33
33
33
34
34
34
35
35
36
37
38
39
40
40
41
42
43
43
43
44
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК 0125000 | КЗК 0125000 | Привод наклонной камеры |
Загрузка ...
|
|
| 1 | КЗК 0125030 | Щиток |
Загрузка ...
|
|
| 2 | КЗК 0125050 | Пружина |
Загрузка ...
|
|
| 3 | КЗК 0125060А | Щиток |
Загрузка ...
|
|
| 4 | КЗК 0125070 | Кронштейн |
Загрузка ...
|
|
| 5 | КЗК 0125090 | Рычаг |
Загрузка ...
|
|
| 6 | КЗК 0125130А | Опора |
Загрузка ...
|
|
| 7 | КЗК 0125407 | Щиток |
Загрузка ...
|
|
| 8 | КЗК 0125411 | Кронштейн |
Загрузка ...
|
|
| 9 | КЗК 0125422 | Щиток |
Загрузка ...
|
|
| 10 | КЗК 0125601-01 | Ось |
Загрузка ...
|
|
| 11 | КЗК 0221802А-03 | Втулка |
Загрузка ...
|
|
| 12 | КЗК 0221802А-04 | Втулка |
Загрузка ...
|
|
| 13 | КЗК 1773406 | Прокладка |
Загрузка ...
|
|
| 14 | КЗК 1773406-01 | Прокладка |
Загрузка ...
|
|
| 15 | КЗК 1773406-02 | Прокладка |
Загрузка ...
|
|
| 15а | КЗК 0125435 | Кронштейн |
Загрузка ...
|
|
| 16 | КЗР 0221417 | Шайба |
Загрузка ...
|
|
| 17 | КИС 0105438 | Шайба регулировочная |
Загрузка ...
|
|
| 18 | КПР 6105101-02 | Ролик |
Загрузка ...
|
|
| 19 | ПКК 0117434 | Шайба |
Загрузка ...
|
|
| 20 | ПКК 0117435 | Шайба |
Загрузка ...
|
|
| 21 | Болт М8-6ех25-7796 | Болт М8-6ех25-7796 |
Загрузка ...
|
|
| 22 | Болт М10-6ех85-7796 | Болт |
Загрузка ...
|
|
| 22а | Болт М6-6ех12-7798 | Болт М6-6ех12-7798 |
Загрузка ...
|
|
| 23 | Болт М6-6ех25-7798 | Болт М6-6ех25-7798 |
Загрузка ...
|
|
| 24 | Болт М6-6ех20-7802 | Болт |
Загрузка ...
|
|
| 25 | Гайка М16х1,5-6G-2526 | Гайка М16х1,5-6G-2526 |
Загрузка ...
|
|
| 26 | Гайка М6-6G-5915 | Гайка М6-6G-5915 |
Загрузка ...
|
|
| 27 | Гайка М8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 28 | Гайка М18х1,5-6G-5916 | Гайка |
Загрузка ...
|
|
| 29 | Гайка М20-6G-5916 | Гайка |
Загрузка ...
|
|
| 30 | Шайба 6Т 65Г-6402 | Шайба 6Т 65Г-6402 |
Загрузка ...
|
|
| 31 | Шайба 8Т 65Г-6402 | Шайба 8Т 65Г-6402 |
Загрузка ...
|
|
| 32 | Шайба 10Т 65Г-6402 | Шайба 10Т 65Г-6402 |
Загрузка ...
|
|
| 33 | Шайба С.6.01-6958 | Шайба |
Загрузка ...
|
|
| 34 | Шайба С.8.01-6958 | Шайба С.8.01-6958 |
Загрузка ...
|
|
| 35 | Шайба С.10.01-6958 | Шайба С.10.01-6958 |
Загрузка ...
|
|
| 36 | Шайба 20.01-9649 | Шайба 20.01-9649 |
Загрузка ...
|
|
| 37 | Шайба С.8.01-11371 | Шайба С.8.01-11371 |
Загрузка ...
|
|
| 38 | Шайба С.14.01-11371 | Шайба С.14.01-11371 |
Загрузка ...
|
|
| 39 | Шайба С.16.01-11371 | Шайба С.16.01-11371 |
Загрузка ...
|
|
| 40 | Кольцо В52-13941 | Кольцо В52-13941 |
Загрузка ...
|
|
| 41 | Ось 6-20 b12х40-9650 | Ось |
Загрузка ...
|
|
| 42 | Шплинт 4х28-397 | Шплинт |
Загрузка ...
|
|
| 43 | Шплинт 5х32-397 | Шплинт 5х32-397 |
Загрузка ...
|
|
| 44 | Подшипник 180205-8882 | Подшипник 180205-8882 |
Загрузка ...
|
|
| 45 | Масленка 1.2-19853 | Масленка 1.2-19853 |
Загрузка ...
|
|
| 46 | Ремень 3 HB BP 3812 A | Ремень |
Загрузка ...
|
|
| 47 | Ремень 3HB 3812 La | Ремень |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
