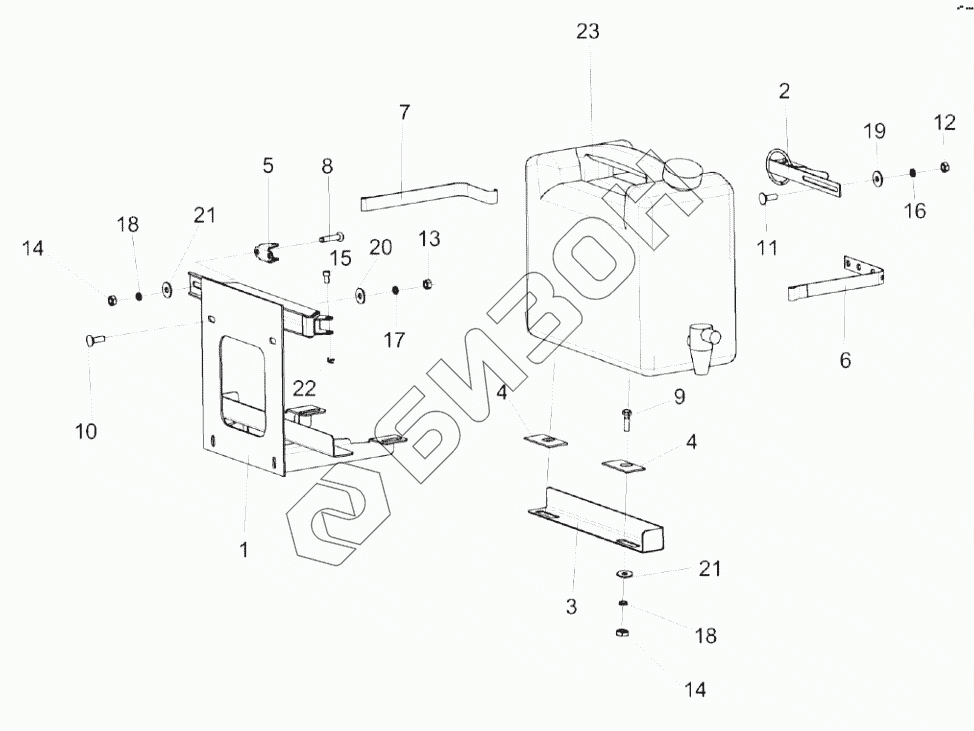

Графический каталог запасных частей к технике: Гомсельмаш KЗС-812. Установка бачка КЗК-8М-0100100
КЗК-8М-0100100
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
18
19
20
21
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-8М-0100100 | КЗК-8М-0100100 | Установка бачка |
Загрузка ...
|
|
| 1 | КЗК-8М-0100120 | Рама |
Загрузка ...
|
|
| 2 | КЗК-12А-1-0100120 | Защелка |
Загрузка ...
|
|
| 3 | КЗК-12А-1-0100412-01 | Уголок |
Загрузка ...
|
|
| 4 | КЗК-12А-1-0100413 | Пластина |
Загрузка ...
|
|
| 5 | КЗК-12А-1-0100414 | Кронштейн |
Загрузка ...
|
|
| 6 | КЗК-12А-1-0100415 | Хомут |
Загрузка ...
|
|
| 7 | КЗК-12А-1-0100416 | Хомут |
Загрузка ...
|
|
| 8 | Болт М10-6eх25-7786 | Болт |
Загрузка ...
|
|
| 9 | Болт М10-6eх25-7796 | Болт М10-6eх25-7796 |
Загрузка ...
|
|
| 10 | Болт М8-6eх25-7802 | Болт |
Загрузка ...
|
|
| 11 | Винт B2.М6-6eх16-17475 | Винт |
Загрузка ...
|
|
| 12 | Гайка М6-6G-5915 | Гайка М6-6G-5915 |
Загрузка ...
|
|
| 13 | Гайка М8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 14 | Гайка М10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 15 | Ось 6-10 b12х30-9650 | Ось |
Загрузка ...
|
|
| 16 | Шайба 6Т 65Г-6402 | Шайба 6Т 65Г-6402 |
Загрузка ...
|
|
| 17 | Шайба 8Т 65Г-6402 | Шайба 8Т 65Г-6402 |
Загрузка ...
|
|
| 18 | Шайба 10Т 65Г-6402 | Шайба 10Т 65Г-6402 |
Загрузка ...
|
|
| 19 | Шайба C 6.01-6958 | Шайба |
Загрузка ...
|
|
| 20 | Шайба C 8.01-6958 | Шайба |
Загрузка ...
|
|
| 21 | Шайба C 10.01-6958 | Шайба |
Загрузка ...
|
|
| 22 | Шплинт 1,6х16-397 | Шплинт 1,6х16-397 |
Загрузка ...
|
|
| 23 | Канистра | Канистра для воды |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
