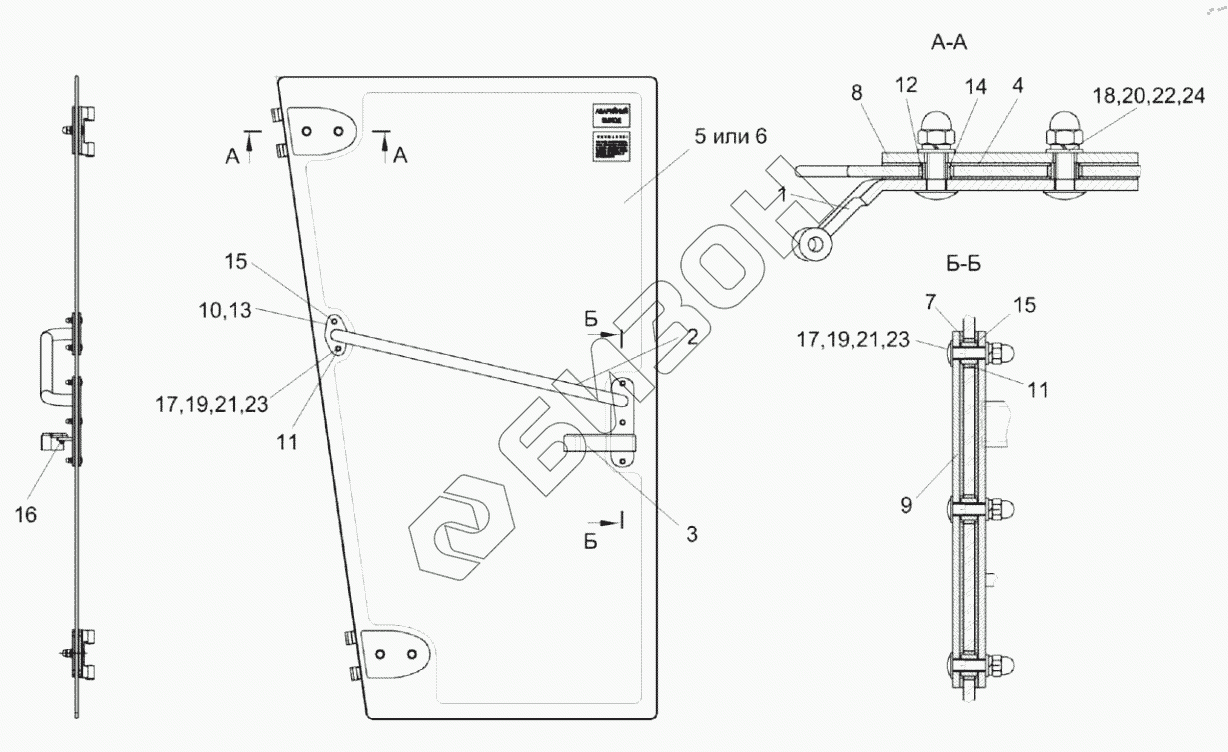

Графический каталог запасных частей к технике: Гомсельмаш KЗС-812. Дверь КЗК-3219-0120130

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
15
16
17
17
18
19
19
20
21
21
22
23
23
24
Позиция на иллюстрации Заводской номер детали Название детали Цена
КЗК-3219-0120130 КЗК-3219-0120130 Дверь
Загрузка ...
1 КЗК-12-0120890-01 Петля
Загрузка ...
2 КЗК-3219-0120090 Поручень
Загрузка ...
3 822-6708160-01 Рукоятка
Загрузка ...
4 КЗК-12-0120076 Прокладка
Загрузка ...
5 КЗК-12-0131006 Стекло
Загрузка ...
6 КЗК-12-0131006 Стекло
Загрузка ...
7 КЗК-12-0131008 Прокладка
Загрузка ...
8 КЗК-12-0131427 Пластина
Загрузка ...
9 КЗК-12-0131431 Пластина
Загрузка ...
10 КЗК-5-0120037 Прокладка
Загрузка ...
11 КЗК-5-0120038 Втулка
Загрузка ...
12 КЗК-5-0120038-01 Втулка
Загрузка ...
13 КЗК-5-0120482 Накладка
Загрузка ...
14 КЗК-5-0120808 Втулка
Загрузка ...
15 КЗК-5-0120809 Втулка
Загрузка ...
16 СЭУ 0201453 Шайба упорная
Загрузка ...
17 Болт М6-6eх25-7802 Болт
Загрузка ...
18 Болт М10-6eх30-7802 Болт
Загрузка ...
19 Гайка М6-6G-11860 Гайка
Загрузка ...
20 Гайка М10-6G-11860 Гайка
Загрузка ...
21 Шайба 6 65Г-6402 Шайба 6 65Г-6402
Загрузка ...
22 Шайба 10 65Г-6402 Шайба
Загрузка ...
23 Шайба C.6.01-11371 Шайба C.6.01-11371
Загрузка ...
24 Шайба C.10.01-11371 Шайба C.10.01-11371
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
