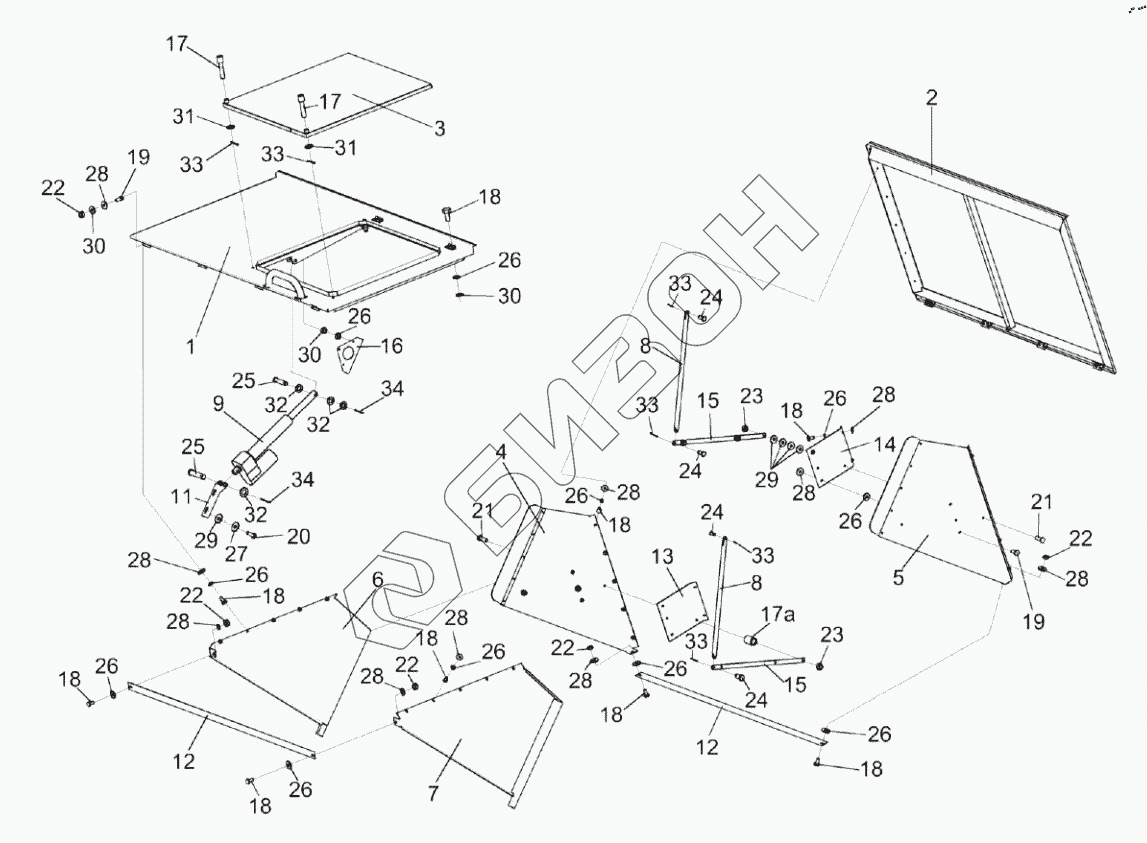

Графический каталог запасных частей к технике: Гомсельмаш KЗС-812. Крыша бункера КЗК-7-0204000
1
2
3
4
5
6
7
8
8
9
11
12
12
13
14
15
15
16
17
17
17а
18
18
18
18
18
18
18
18
18
19
19
20
21
21
22
22
22
22
22
23
23
24
24
24
24
25
25
26
26
26
26
26
26
26
26
26
26
26
27
28
28
28
28
28
28
28
28
28
28
29
29
30
30
30
31
31
32
32
32
33
33
33
33
33
33
34
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-7-0204000 | КЗК-7-0204000 | Крыша бункера |
Загрузка ...
|
|
| 1 | КЗК-7-0204010 | Панель |
Загрузка ...
|
|
| 2 | КЗК-7-0204020 | Панель |
Загрузка ...
|
|
| 3 | КЗК-7-0204030 | Крышка |
Загрузка ...
|
|
| 4 | КЗК-10-0204330А | Штора |
Загрузка ...
|
|
| 5 | КЗК-10-0204330А-01 | Штора |
Загрузка ...
|
|
| 6 | КЗК-10-0204360 | Штора |
Загрузка ...
|
|
| 7 | КЗК-10-0204360-01 | Штора |
Загрузка ...
|
|
| 8 | КЗК-10-0204420 | Тяга |
Загрузка ...
|
|
| 9 | КЗК-10-0204450 | Электромеханизм бункера |
Загрузка ...
|
|
| 11 | КЗК-7-0204404 | Кронштейн |
Загрузка ...
|
|
| 12 | КЗК-7-0204416 | Ограждение |
Загрузка ...
|
|
| 13 | КЗК-10-0204462А | Усилитель |
Загрузка ...
|
|
| 14 | КЗК-10-0204462А-01 | Усилитель |
Загрузка ...
|
|
| 15 | КЗК-10-0204472 | Рычаг |
Загрузка ...
|
|
| 16 | КЗК-10-0204479 | Кронштейн |
Загрузка ...
|
|
| 17 | КЗР 0231614 | Палец |
Загрузка ...
|
|
| 17а | КЗК-12-0204802 | Втулка |
Загрузка ...
|
|
| 18 | Болт М6-6eх12-7798 | Болт |
Загрузка ...
|
|
| 19 | Болт М6-6eх14-7798 | Болт М6-6eх14-7798 |
Загрузка ...
|
|
| 20 | Болт М8-6eх20-7798 | Болт |
Загрузка ...
|
|
| 21 | Болт М8-6eх50-7798 | Болт |
Загрузка ...
|
|
| 22 | Гайка М6-6G-5915 | Гайка М6-6G-5915 |
Загрузка ...
|
|
| 23 | Гайка М8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 24 | Ось 6-8 b12х18-9650 | Ось |
Загрузка ...
|
|
| 25 | Ось 6-12 b12х55-9650 | Ось |
Загрузка ...
|
|
| 26 | Шайба 6Т 65Г-6402 | Шайба 6Т 65Г-6402 |
Загрузка ...
|
|
| 27 | Шайба 8Т 65Г-6402 | Шайба 8Т 65Г-6402 |
Загрузка ...
|
|
| 28 | Шайба С 6.01-6958 | Шайба |
Загрузка ...
|
|
| 29 | Шайба С 8.01-6958 | Шайба |
Загрузка ...
|
|
| 30 | Шайба С.6.01-11371 | Шайба С.6.01-11371 |
Загрузка ...
|
|
| 31 | Шайба С.8.01-11371 | Шайба С.8.01-11371 |
Загрузка ...
|
|
| 32 | Шайба С.12.01-11371 | Шайба С.12.01-11371 |
Загрузка ...
|
|
| 33 | Шплинт 1,6х16-397 | Шплинт 1,6х16-397 |
Загрузка ...
|
|
| 34 | Шплинт 3,2х18-397 | Шплинт 3,2х18-397 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
