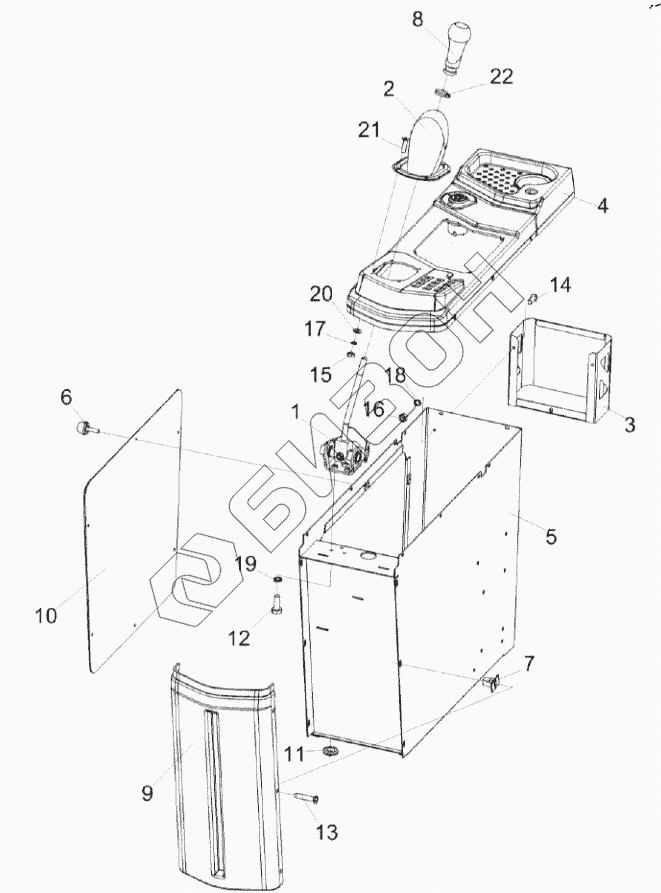

Графический каталог запасных частей к технике: Гомсельмаш KЗС-812. Пульт управления КЗК-3219-0119500
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-3219-0119500 | КЗК-3219-0119500 | Пульт управления |
Загрузка ...
|
|
| 1 | КЗК-3219-0119380 | Привод |
Загрузка ...
|
|
| 2 | КЗК-3219-0119390 | Чехол |
Загрузка ...
|
|
| 3 | КЗК-3219-0119410 | Карман |
Загрузка ...
|
|
| 4 | КЗК-8-8-0119670 | Панель |
Загрузка ...
|
|
| 5 | КЗК-3219-0119570 | Корпус пульта |
Загрузка ...
|
|
| 6 | РСМ 10.04.20.630 | Ручка |
Загрузка ...
|
|
| 7 | КВК-6-0129009 | Закладная |
Загрузка ...
|
|
| 8 | КЗК-3219-0119540 | Рукоятка |
Загрузка ...
|
|
| 9 | КЗК-3219-0119003 | Крышка |
Загрузка ...
|
|
| 10 | КЗК-3219-0119004 | Крышка |
Загрузка ...
|
|
| 11 | КИС 0140061-03 | Втулка |
Загрузка ...
|
|
| 12 | Болт М6-6ex16-7798 | Болт |
Загрузка ...
|
|
| 13 | Винт 2-5x2x25-10620 | Винт |
Загрузка ...
|
|
| 14 | Винт B.М5-6ex12-17473 | Винт |
Загрузка ...
|
|
| 15 | Гайка М4-6G-5927 | Гайка М4-6G-5927 |
Загрузка ...
|
|
| 16 | Гайка М5-6G-5927 | Гайка М5-6G-5927 |
Загрузка ...
|
|
| 17 | Шайба 4 65Г-6402 | Шайба 4 65Г – 6402 |
Загрузка ...
|
|
| 18 | Шайба 5 65Г-6402 | Шайба 5 65Г-6402 |
Загрузка ...
|
|
| 19 | Шайба 6 65Г-6402 | Шайба 6 65Г-6402 |
Загрузка ...
|
|
| 20 | Шайба C.4.01-11371 | Шайба |
Загрузка ...
|
|
| 21 | Винт М4x16 DIN 7991 Арт.0089 4 16 | Винт |
Загрузка ...
|
|
| 22 | Лента ПВХ 20х20 | Лента ПВХ 20х20 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
