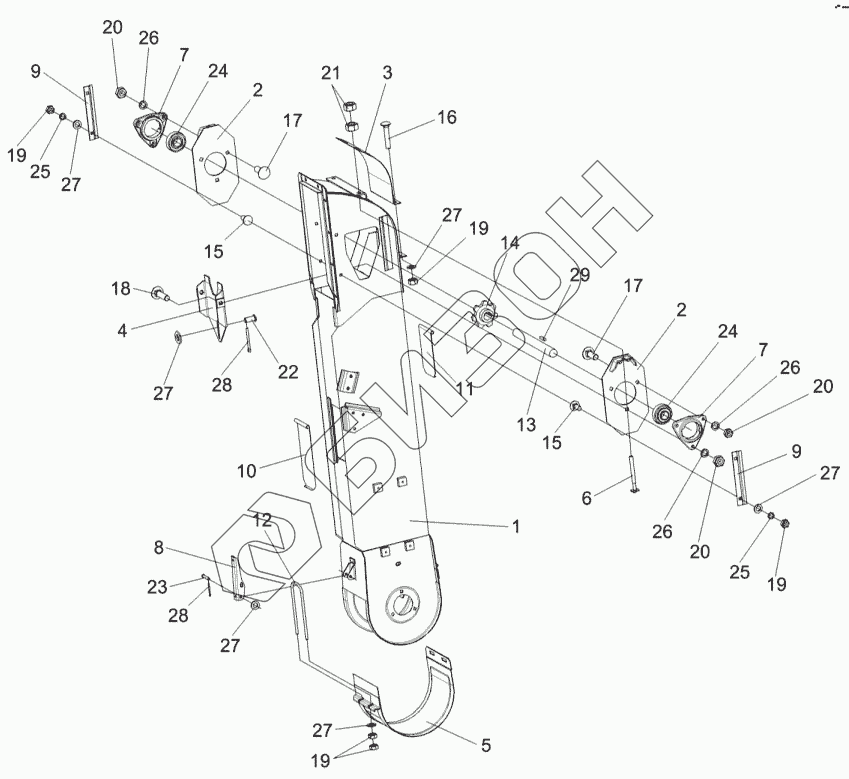

Графический каталог запасных частей к технике: Гомсельмаш КЗС-812С. Элеватор колосовой КЗК 0208000А-02
1
2
2
3
4
5
6
7
7
8
9
9
10
11
12
13
14
15
15
16
17
17
18
19
19
19
19
20
20
20
21
22
23
24
24
25
25
26
26
26
27
27
27
27
27
27
28
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК0208000А-02 | КЗК0208000А-02 | Элеватор колосовой |
Загрузка ...
|
|
| 1 | КЗК0208010А-02 | Корпус |
Загрузка ...
|
|
| 2 | КЗР0208070Б | Пластина |
Загрузка ...
|
|
| 3 | КЗР0208090Б | Крышка |
Загрузка ...
|
|
| 4 | КЗР0208120Б | Вставка |
Загрузка ...
|
|
| 5 | КЗР0208200 | Крышка |
Загрузка ...
|
|
| 6 | КЗР0208240 | Тяга |
Загрузка ...
|
|
| 7 | КЗР0101106 | Корпус подшипника |
Загрузка ...
|
|
| 8 | КЗР0208432А | Рычаг защелки |
Загрузка ...
|
|
| 9 | КЗР0208433А | Накладка |
Загрузка ...
|
|
| 10 | КЗР0208441А | Крышка |
Загрузка ...
|
|
| 11 | КЗР0208442 | Крышка |
Загрузка ...
|
|
| 12 | КЗР0208601А | Скоба защелки |
Загрузка ...
|
|
| 13 | КЗР0208604Б | Вал |
Загрузка ...
|
|
| 14 | КЗР0218604Г-01 | Звездочка |
Загрузка ...
|
|
| 15 | БолтМ8-6gх20-7802 | Болт М8-6gх20-7802 |
Загрузка ...
|
|
| 16 | БолтМ8-6gх35-7802 | Болт М8-6gх35-7802 |
Загрузка ...
|
|
| 17 | БолтМ10-6gх30-7802 | Болт М10-6gх30-7802 |
Загрузка ...
|
|
| 18 | БолтМ10-6gх40-7802 | Болт М10-6gх40-7802 |
Загрузка ...
|
|
| 19 | ГайкаM8-6G-5915 | Гайка M8-6G-5915 |
Загрузка ...
|
|
| 20 | ГайкаM10-6G-5915 | Гайка M10-6G-5915 |
Загрузка ...
|
|
| 21 | ГайкаM12-6G-5915 | Гайка M12-6G-5915 |
Загрузка ...
|
|
| 22 | 6-8b12х18-9650 | Ось 6-8 b12х18-9650 |
Загрузка ...
|
|
| 23 | 6-8b12х50-9650 | Ось 6-8 b12х50-9650 |
Загрузка ...
|
|
| 24 | 1680206С17 | Подшипник |
Загрузка ...
|
|
| 25 | Шайба8Т65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 26 | Шайба10Т65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 27 | ШайбаС.8.01-11371 | Шайба С.8.01-11371 |
Загрузка ...
|
|
| 28 | 2х16-397 | Шплинт 2х16-397 |
Загрузка ...
|
|
| 29 | 8х7х40-23360 | Шпонка 8х7х40-23360 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
