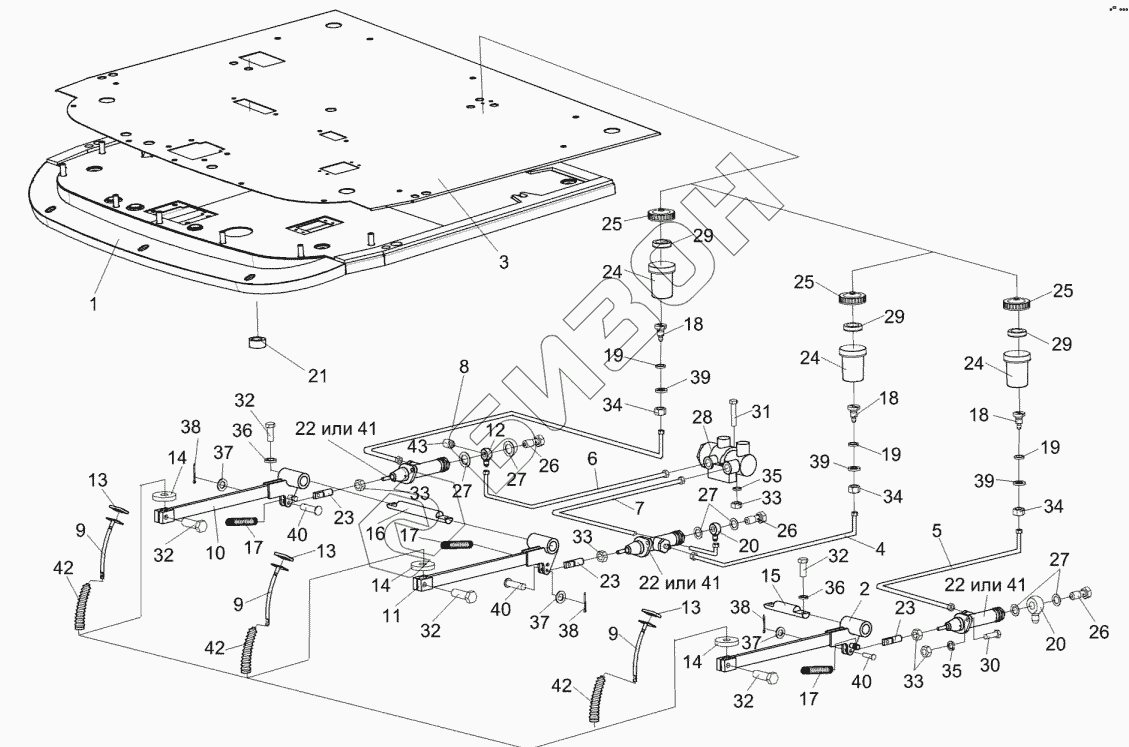

Графический каталог запасных частей к технике: Гомсельмаш КЗС-812С. Рычаги и трубопроводы площадки управления
1
2
3
4
5
6
7
8
9
9
9
10
11
12
13
13
13
14
14
14
15
16
17
17
17
18
18
18
19
19
19
20
20
21
22
22
22
23
23
23
24
24
24
25
25
25
26
26
26
27
27
27
27
28
29
29
29
30
31
32
32
32
32
32
33
33
33
33
34
34
34
35
35
36
36
37
37
37
38
38
38
39
39
39
40
40
40
41
41
41
42
42
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-812-0119000 | КЗК-812-0119000 | Площадка управления |
Загрузка ...
|
|
| 1 | КЗК-812-0119010 | Площадка |
Загрузка ...
|
|
| 2 | КЗК-812-0119150 | Рычаг |
Загрузка ...
|
|
| 3 | КЗК-812-0119410 | Коврик |
Загрузка ...
|
|
| 4 | КЗК-8-0119240 | Трубопровод |
Загрузка ...
|
|
| 5 | КЗК-8-0119260 | Трубопровод |
Загрузка ...
|
|
| 6 | КЗК-8-0119270 | Трубопровод |
Загрузка ...
|
|
| 7 | КЗК-8-0119270-01 | Трубопровод |
Загрузка ...
|
|
| 8 | КЗК-8-0119310 | Трубопровод |
Загрузка ...
|
|
| 9 | КВС-1-0129580 | Рычаг |
Загрузка ...
|
|
| 10 | КЗС0119090 | Рычаг |
Загрузка ...
|
|
| 11 | КЗС0119090-01 | Рычаг |
Загрузка ...
|
|
| 12 | УЭС0302450 | Угольник |
Загрузка ...
|
|
| 13 | КВС-1-0129042 | Подушка |
Загрузка ...
|
|
| 14 | КЗС0119002 | Шайба |
Загрузка ...
|
|
| 15 | КЗС0119605 | Ось |
Загрузка ...
|
|
| 16 | КЗС0119606 | Ось |
Загрузка ...
|
|
| 17 | УЭС0300609А | Пружина |
Загрузка ...
|
|
| 18 | УЭС0300639 | Штуцер бачка |
Загрузка ...
|
|
| 19 | УЭС0302413 | Шайба |
Загрузка ...
|
|
| 20 | УЭС0302612 | Угольник |
Загрузка ...
|
|
| 21 | УЭС0700013 | Втулка |
Загрузка ...
|
|
| 22 | РСМ10.04.14.150 | Главный цилиндр |
Загрузка ...
|
|
| 23 | РСМ10.04.14.612 | Вилка |
Загрузка ...
|
|
| 24 | 54-00104 | Корпус бачка главного цилиндрз тормоза |
Загрузка ...
|
|
| 25 | 54-00135 | Крышка бачка |
Загрузка ...
|
|
| 26 | 54-60303 | Болт |
Загрузка ...
|
|
| 27 | 75Ш-00005 | Прокладка |
Загрузка ...
|
|
| 28 | 35180090-51050 | Регулятор давления |
Загрузка ...
|
|
| 29 | 403-3505119 | Отражатель крышки бачка главного цилиндра тормоза |
Загрузка ...
|
|
| 30 | БолтМ8-6gх30-7796 | Болт М8-6gх30-7796 |
Загрузка ...
|
|
| 31 | БолтМ8-6gх50-7796 | Болт М8-6gх50-7796 |
Загрузка ...
|
|
| 32 | БолтМ10-6gх30-7796 | Болт М10-6gх30-7796 |
Загрузка ...
|
|
| 33 | ГайкаM8-6G-5915 | Гайка M8-6G-5915 |
Загрузка ...
|
|
| 34 | ГайкаМ20х1,5-6G-5915 | Гайка М20х1,5-6G-5915 |
Загрузка ...
|
|
| 35 | Шайба8Т65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 36 | Шайба10Т65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 37 | ШайбаС8.01-11371 | Шайба С8.01-11371 |
Загрузка ...
|
|
| 38 | 2х20-397 | Шплинт |
Загрузка ...
|
|
| 39 | 024-028-25-2-2-18829/9833 | Кольцо 024-028-25-2-2-18829/9833 |
Загрузка ...
|
|
| 40 | 6-8b12х30-9650 | Ось 6-8 b12х30-9650 |
Загрузка ...
|
|
| 41 | ЕДЦГ073.000-10 | Главный цилиндр |
Загрузка ...
|
|
| 42 | V6-404 | Чехол |
Загрузка ...
|
|
| 43 | Выключатель | Выключатель |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
