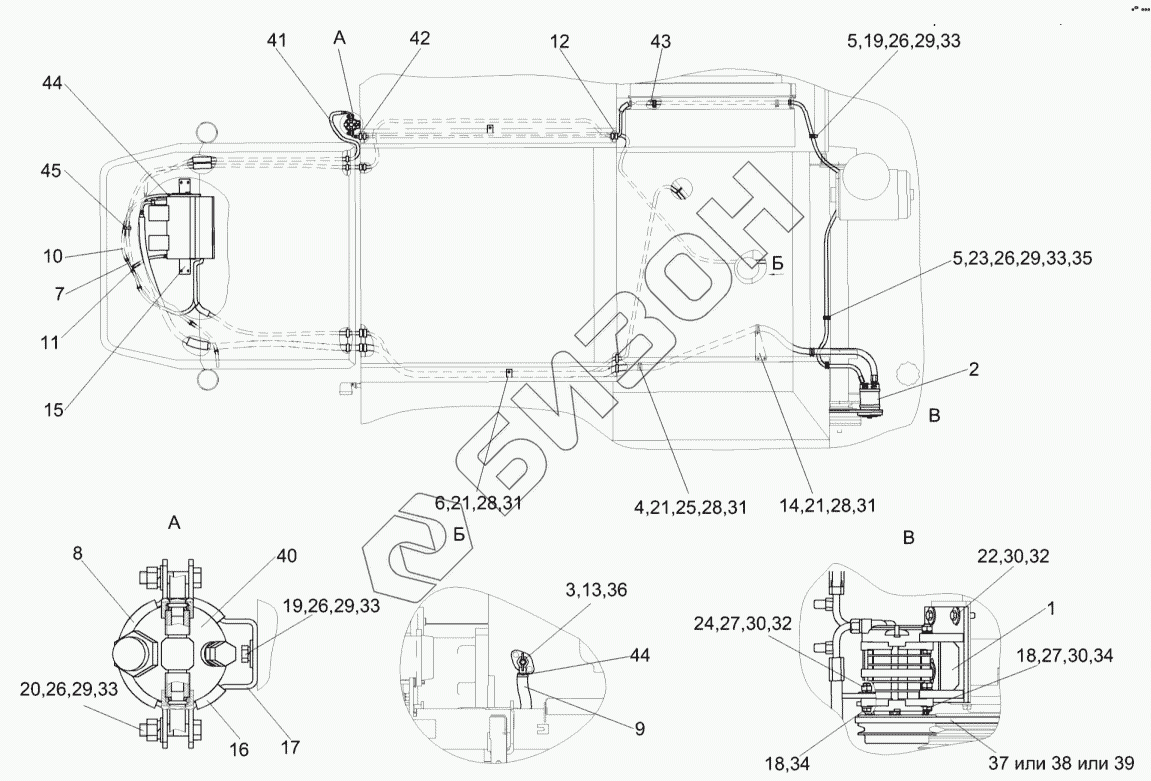

Графический каталог запасных частей к технике: Гомсельмаш КЗС-812С. Установка кондиционера КЗК-7-0113000-01
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
21
21
21
22
23
24
25
26
26
26
26
27
27
28
28
28
29
29
29
29
30
30
30
31
31
31
32
32
33
33
33
33
34
34
35
36
37
38
39
40
41
42
43
44
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-7-0113000-01 | КЗК-7-0113000-01 | Установка кондиционера |
Загрузка ...
|
|
| 1 | КЗК-7-0113050 | Кронштейн |
Загрузка ...
|
|
| 2 | КВС-1-0150630-01 | Компрессор |
Загрузка ...
|
|
| 3 | КЗК0119920А | Фланец |
Загрузка ...
|
|
| 4 | КЗР0700800-04 | Хомут |
Загрузка ...
|
|
| 5 | КЗР0700800-07 | Хомут |
Загрузка ...
|
|
| 6 | УЭС-7-0203150А | Скоба |
Загрузка ...
|
|
| 7 | УЭС-7-0203160 | Тройник |
Загрузка ...
|
|
| 8 | УЭС-7-0203190 | Хомут |
Загрузка ...
|
|
| 9 | КЗК-7-0113002 | Рукав 16x25-1,6-10362 |
Загрузка ...
|
|
| 10 | КЗК-12-0113027 | Рукав 12х20-1,6-10362 |
Загрузка ...
|
|
| 11 | КЗК-12-0113028 | Рукав 12x20-1,6-10362 |
Загрузка ...
|
|
| 12 | КГС0120032-01 | Втулка |
Загрузка ...
|
|
| 13 | КЗК0119038 | Прокладка |
Загрузка ...
|
|
| 14 | КЗК0113402 | Кронштейн |
Загрузка ...
|
|
| 15 | КЗК-12-0113418А | Кронштейн |
Загрузка ...
|
|
| 16 | УЭС-7-0203036 | Уплотнитель |
Загрузка ...
|
|
| 17 | УЭС-7-0203505 | Скоба |
Загрузка ...
|
|
| 18 | КЗК-12-0113601А | Болт специальный |
Загрузка ...
|
|
| 19 | БолтМ8-6gх25-7796 | Болт М8-6gх25-7796 |
Загрузка ...
|
|
| 20 | БолтМ8-6gх35-7796 | Болт М8-6gх35-7796 |
Загрузка ...
|
|
| 21 | БолтМ6-6gх20-7798 | Болт М6-6gх20-7798 |
Загрузка ...
|
|
| 22 | БолтМ10-6gх35-7796 | Болт М10-6gх35-7796 |
Загрузка ...
|
|
| 23 | БолтМ8-6gх25-7798 | Болт М8-6gх25-7798 |
Загрузка ...
|
|
| 24 | ГайкаM10-6G.05-2526 | Гайка M10-6G.05-2526 |
Загрузка ...
|
|
| 25 | ГайкаM6-6G.8-5915 | Гайка M6-6G.8-5915 |
Загрузка ...
|
|
| 26 | ГайкаM8-6G.8-5915 | Гайка M8-6G.8-5915 |
Загрузка ...
|
|
| 27 | ГайкаM10-6G.8-5915 | Гайка M10-6G.8-5915 |
Загрузка ...
|
|
| 28 | Шайба6Т65Г-6402 | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 29 | Шайба8Т65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 30 | Шайба1065Г-6402 | Шайба 10.65Г-6402 |
Загрузка ...
|
|
| 31 | ШайбаA6.01-6958 | Шайба A 6.01-6958 |
Загрузка ...
|
|
| 32 | ШайбаA10.01-6958 | Шайба A 10.01-6958 |
Загрузка ...
|
|
| 33 | ШайбаC.8.01-11371 | Шайба C.8.01-11371 |
Загрузка ...
|
|
| 34 | ШайбаC.10.01-11371 | Шайба C.10.01-11371 |
Загрузка ...
|
|
| 35 | ШайбаC.12.01-11371 | Шайба C.12.01-11371 |
Загрузка ...
|
|
| 36 | 4599300075ВС-11 | Кран |
Загрузка ...
|
|
| 37 | PHGSPA1032 | Ремень |
Загрузка ...
|
|
| 38 | SPA(11-10)-1032Lw | Ремень |
Загрузка ...
|
|
| 39 | SPA1032Ld | Ремень |
Загрузка ...
|
|
| 40 | 04-003977-02 | Ресивер |
Загрузка ...
|
|
| 41 | 05-070035-00 | Хладонопровод 05-070035-00 |
Загрузка ...
|
|
| 42 | 05-070032-00 | Хладонопровод 05-070032-00 |
Загрузка ...
|
|
| 43 | 05-070031-03 | Хладонопровод 05-070031-03 |
Загрузка ...
|
|
| 44 | TORRO16-27/9C7W2 | Хомут червячный |
Загрузка ...
|
|
| 45 | Лента | Лента стяжная зубчатая |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
