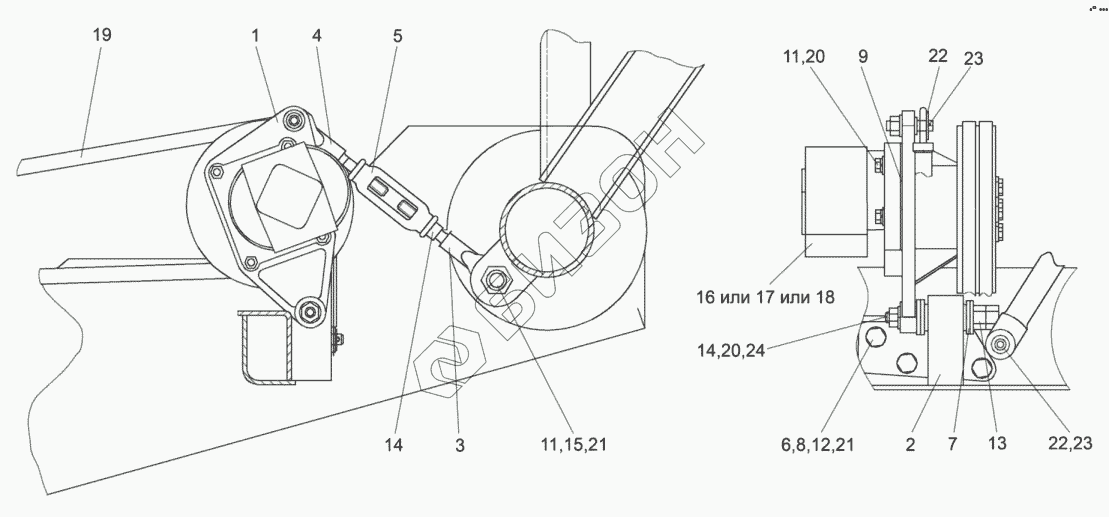

Графический каталог запасных частей к технике: Гомсельмаш КЗС-812С. Установка привода насоса КЗК 0106350
1
2
3
4
5
6
7
8
9
11
11
12
13
14
14
15
16
17
18
19
20
20
21
21
22
22
23
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК0106330А-01 | КЗК0106330А-01 | Растяжка |
Загрузка ...
|
|
| 1 | КЗК0106350 | Привод насоса |
Загрузка ...
|
|
| 2 | КЗК0106870А | Кронштейн |
Загрузка ...
|
|
| 3 | КЗК0106616-02 | Зацеп |
Загрузка ...
|
|
| 4 | КЗК0106616-03 | Зацеп |
Загрузка ...
|
|
| 5 | АМ46.05.201 | Стяжка |
Загрузка ...
|
|
| 6 | КЗР0103439 | Шайба |
Загрузка ...
|
|
| 7 | КИС0119407Б | Прокладка |
Загрузка ...
|
|
| 8 | КИС0135501Б | Шайба регулировочная |
Загрузка ...
|
|
| 9 | КСБ10.001 | Прокладка |
Загрузка ...
|
|
| 10 | БолтМ10-6gх35-7796 | Болт М10-6gх35-7796 |
Загрузка ...
|
|
| 11 | БолтМ12-6gх30-7796 | Болт М12-6gх30-7796 |
Загрузка ...
|
|
| 12 | БолтМ12-6gх40-7796 | Болт М12-6gх40-7796 |
Загрузка ...
|
|
| 13 | ГайкаM16x1,5-6G-2526 | Гайка M16x1,5-6G-2526 |
Загрузка ...
|
|
| 14 | ГайкаM10-6G-5915 | Гайка M10-6G-5915 |
Загрузка ...
|
|
| 15 | ГайкаM12-6G-5915 | Гайка M12-6G-5915 |
Загрузка ...
|
|
| 16 | НШ32М-4 | Насос шестеренный НШ32М-4 |
Загрузка ...
|
|
| 17 | НШ32Д-4 | Насос шестеренный |
Загрузка ...
|
|
| 18 | НШ32А-3 | Насос шестеренный |
Загрузка ...
|
|
| 19 | 2кл.1-14х13-1280-5813 | Ремень |
Загрузка ...
|
|
| 20 | Шайба10Т65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 21 | Шайба12Т65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 22 | ШайбаС12.01-11371 | Шайба С12.01-11371 |
Загрузка ...
|
|
| 23 | 3,2х20-397 | Шплинт 3,2х20-397 |
Загрузка ...
|
|
| 24 | М10-6gх32-22034 | Шпилька |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
