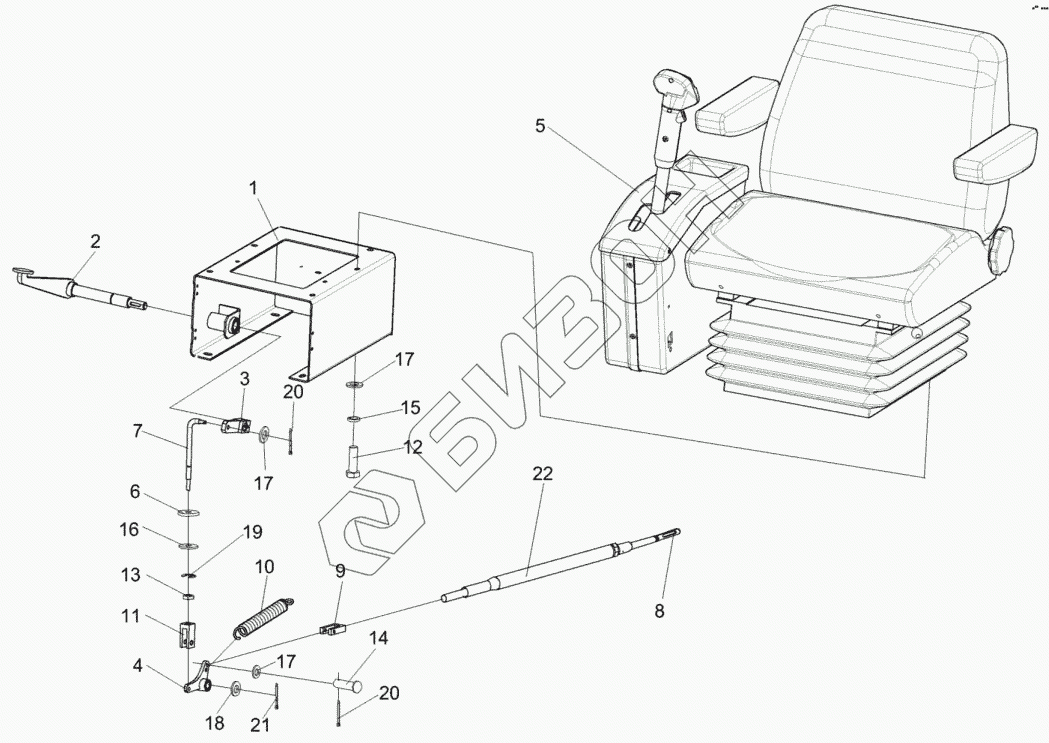

Графический каталог запасных частей к технике: Гомсельмаш КЗС-812С. Установка сиденья КЗК-12-0119290Б

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
17
18
19
20
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 КЗК-7-0119360А Кронштейн
Загрузка ...
2 КЗК-7-0119380А Педаль
Загрузка ...
3 КЗК-10-0119490 Рычаг
Загрузка ...
4 КЗК-7-0119330А Рычаг
Загрузка ...
5 КЗК-12-0119290Б Сиденье
Загрузка ...
6 КЗК-10-0119016 Шайба
Загрузка ...
7 КЗК-10-0119608 Тяга
Загрузка ...
8 КЗК-10-0115616 Вилка
Загрузка ...
9 КИЛ0144611 Вилка
Загрузка ...
10 РСМ10.04.13.606Б Пружина
Загрузка ...
11 УЭС0300684 Вилка
Загрузка ...
12 БолтМ8-6gх20-7796 Болт М8-6gх20-7796
Загрузка ...
13 ГайкаM8-6G.8-5915 Гайка M8-6G.8-5915
Загрузка ...
14 6-8b12х30-9650 Ось 6-8 b12х30-9650
Загрузка ...
15 Шайба8Т65Г-6402 Шайба 8Т.65Г-6402
Загрузка ...
16 ШайбаA12.01-6958 Шайба A 12.01-6958
Загрузка ...
17 ШайбаC.8.01-11371 Шайба C.8.01-11371
Загрузка ...
18 ШайбаC.16.01-11371 Шайба C.16.01-11371
Загрузка ...
19 Шайба9.65Г-11648 Шайба 9.65Г-11648
Загрузка ...
20 2х20-397 Шплинт
Загрузка ...
21 2,5х20-397 Шплинт 2,5х20-397
Загрузка ...
22 112-050-02200 Трос дистанционного управления
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
