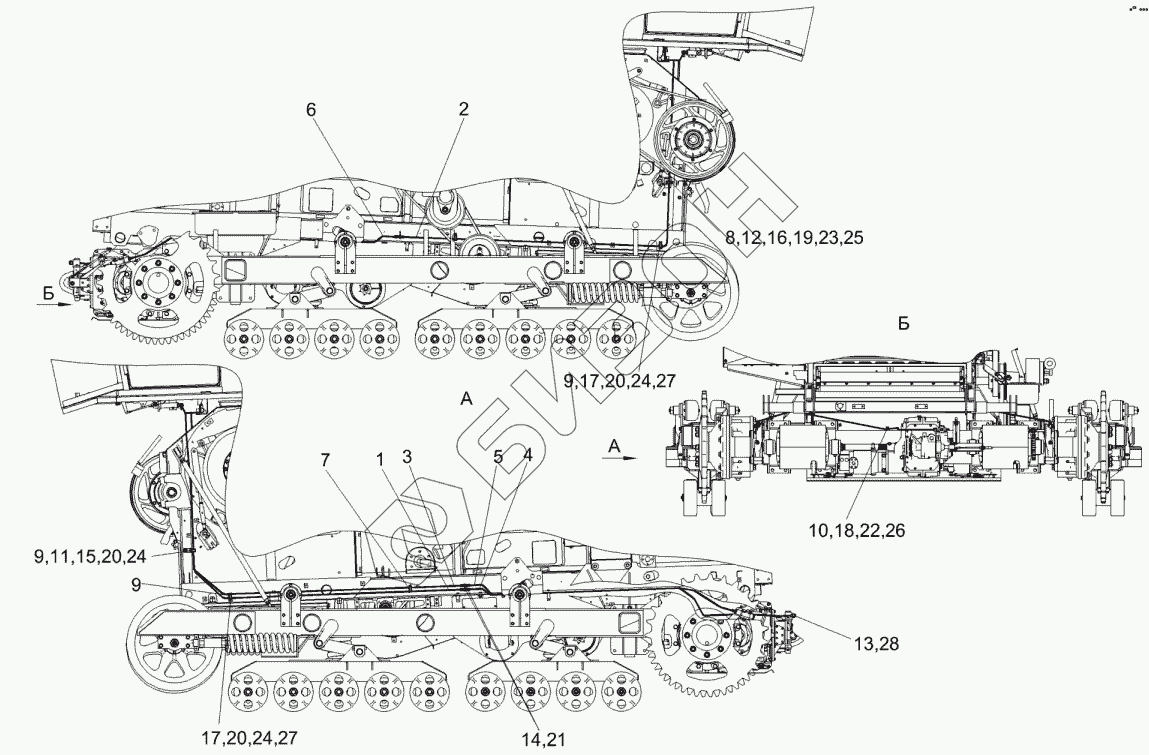

Графический каталог запасных частей к технике: Гомсельмаш КЗС-812С. Установка трубопроводов КЗК-812-0119250
1
2
3
4
5
6
7
8
9
9
9
10
11
12
13
14
15
16
17
17
18
19
20
20
20
21
22
23
24
24
24
25
26
27
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-812-0119250 | КЗК-812-0119250 | Установка трубопроводов |
Загрузка ...
|
|
| 1 | КЗК-812-0119170 | Трубопровод |
Загрузка ...
|
|
| 2 | КЗК-812-0119180 | Трубопровод |
Загрузка ...
|
|
| 3 | КЗК-812-0119190 | Трубопровод |
Загрузка ...
|
|
| 4 | КЗК-812-0119210 | Трубопровод |
Загрузка ...
|
|
| 5 | КЗК-812-0119220 | Трубопровод |
Загрузка ...
|
|
| 6 | КЗК-812-0119230 | Трубопровод |
Загрузка ...
|
|
| 7 | КЗР0700800 | Хомут |
Загрузка ...
|
|
| 8 | КЗР0700800-01 | Хомут |
Загрузка ...
|
|
| 9 | КЗР0700800-03 | Хомут |
Загрузка ...
|
|
| 10 | КЗР0700800-06 | Хомут |
Загрузка ...
|
|
| 11 | КЗК-12-0119478 | Пластина |
Загрузка ...
|
|
| 12 | КЗК-12-0119479 | Шайба |
Загрузка ...
|
|
| 13 | РСМ10.04.34.603 | Болт поворотного угольника |
Загрузка ...
|
|
| 14 | 54-61361 | Штуцер переходной |
Загрузка ...
|
|
| 15 | БолтМ8-6gх16-7796 | Болт М8-6gх16-7796 |
Загрузка ...
|
|
| 16 | БолтМ6-6gх30-7798 | Болт М6-6gх30-7798 |
Загрузка ...
|
|
| 17 | БолтМ8-6gх20-7802 | Болт М8-6gх20-7802 |
Загрузка ...
|
|
| 18 | В.М5-6gх10-17473 | Винт В.М5-6gх10-17473 |
Загрузка ...
|
|
| 19 | ГайкаM6-6G-5915 | Гайка M6-6G-5915 |
Загрузка ...
|
|
| 20 | ГайкаM8-6G-5915 | Гайка M8-6G-5915 |
Загрузка ...
|
|
| 21 | ГайкаМ12х1,25-6G-15523 | Гайка М12х1,25-6G-15523 |
Загрузка ...
|
|
| 22 | Шайба5Т65Г-6402 | Шайба 5Т 65Г-6402 |
Загрузка ...
|
|
| 23 | Шайба6Т65Г-6402 | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 24 | Шайба8Т65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 25 | ШайбаA6.01-6958 | Шайба A 6.01-6958 |
Загрузка ...
|
|
| 26 | ШайбаC.5.01-11371 | Шайба C.5.01-11371 |
Загрузка ...
|
|
| 27 | ШайбаC.12.01-11371 | Шайба C.12.01-11371 |
Загрузка ...
|
|
| 28 | 011-015-25-2-2-18829/9833 | Кольцо 011-015-25-2-2-18829/9833 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
