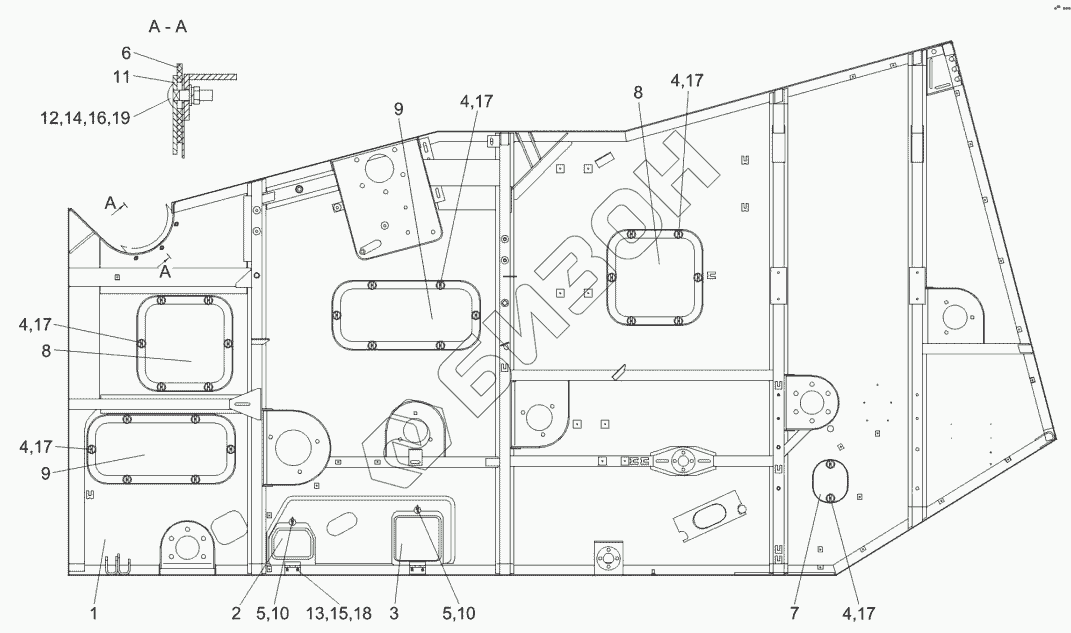

Графический каталог запасных частей к технике: Гомсельмаш КЗС-812С. Боковина левая КЗК-812-0202110

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
4
4
4
4
5
5
6
7
8
8
9
9
10
10
11
12
13
14
15
16
17
17
17
17
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 КЗК-812-0202120 Боковина левая
Загрузка ...
2 КЗР0202760Г Крышка
Загрузка ...
3 КЗР0202770Г Крышка
Загрузка ...
4 КИЛ0150750 Гайка-барашек
Загрузка ...
5 КИС0120400 Гайка
Загрузка ...
6 КЗК0202031А Уплотнение
Загрузка ...
7 КЗК0202454Г Крышка
Загрузка ...
8 КЗК0202455В Крышка
Загрузка ...
9 КЗК0202456В Крышка
Загрузка ...
10 КЗК0102428 Шайба
Загрузка ...
11 КЗК0202492 Планка
Загрузка ...
12 БолтМ8-6eх30-7802 Болт М8-6eх30-7802
Загрузка ...
13 ВинтB.М6-6eх10-17473 Винт B.М6-6eх10-17473
Загрузка ...
14 ГайкаМ8-6G-5915 Гайка М8-6G-5915
Загрузка ...
15 Шайба6Т.65Г-6402 Шайба 6Т.65Г-6402
Загрузка ...
16 Шайба8Т.65Г-6402 Шайба 8Т.65Г-6402
Загрузка ...
17 ШайбаС10.01-6958 Шайба С10.01-6958
Загрузка ...
18 ШайбаC.6.01-11371 Шайба C.6.01-11371
Загрузка ...
19 ШайбаC.8.01-11371 Шайба C.8.01-11371
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
