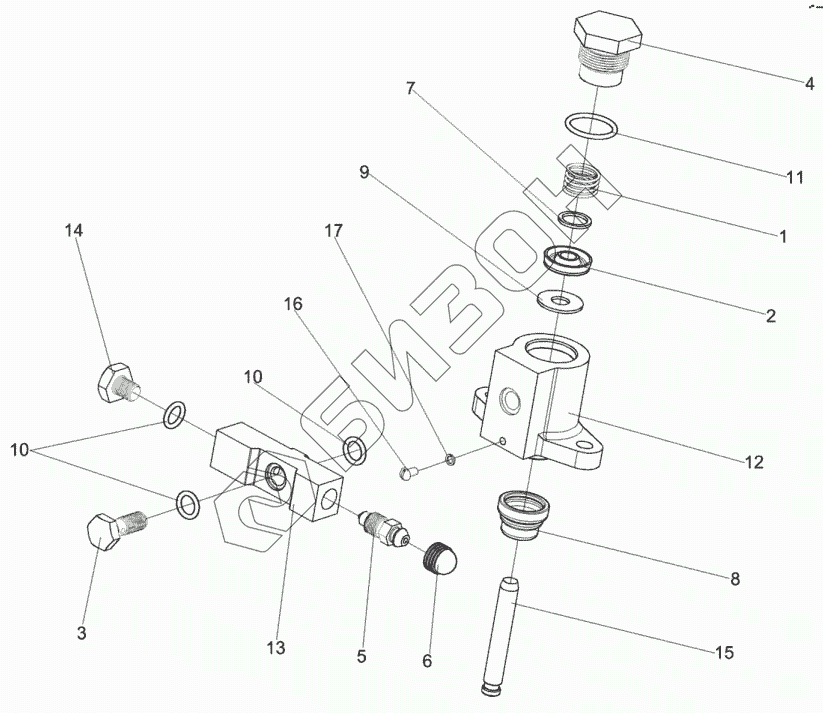

Графический каталог запасных частей к технике: Гомсельмаш КЗС-812С. Гидроцилиндр блокировки диапазонов 3518020-46330

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
Позиция на иллюстрации Заводской номер детали Название детали Цена
3518020-46330 3518020-46330 Гидроцилиндр блокировки диапазонов
Загрузка ...
1 ГА-35602 Пружина
Загрузка ...
2 ГАк-49004 Манжета уплотнительная
Загрузка ...
3 РСМ10.04.34.603 Болт поворотного угольника
Загрузка ...
4 УЭС0107618 Штуцер
Загрузка ...
5 54-60269А Клапан
Загрузка ...
6 75Ш-10034Б Колпак
Загрузка ...
7 3518020-40148 Шайба
Загрузка ...
8 3518050-40024 Чехол защитный гидроцилиндра
Загрузка ...
9 3518020-40149 Шайба защитная
Загрузка ...
10 3518020-40151 Кольцо
Загрузка ...
11 3518020-40158 Кольцо
Загрузка ...
12 3518020-41016 Корпус
Загрузка ...
13 3518020-43073А Проставка
Загрузка ...
14 3518020-46049 Пробка
Загрузка ...
15 3518020-46043 Шток гидроцилиндра блокировки
Загрузка ...
16 ВинтВМ4-6gх8-17473 Винт ВМ4-6gх8-17473
Загрузка ...
17 Шайба4.65Г-6402 Шайба 4.65Г-6402
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
