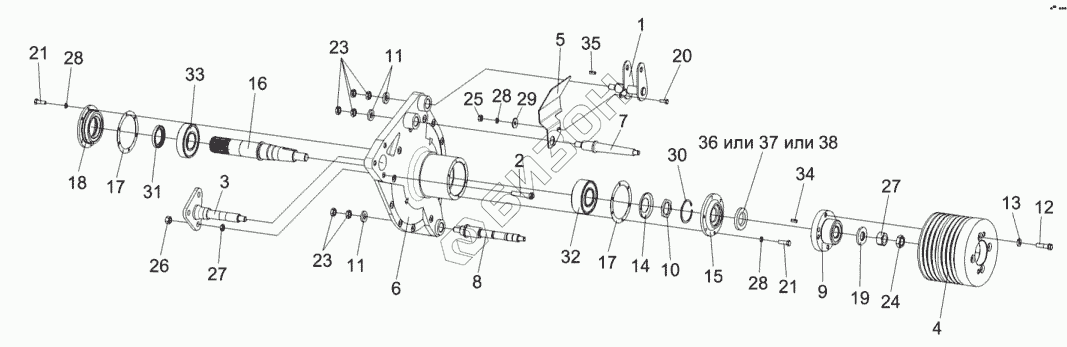

Графический каталог запасных частей к технике: Гомсельмаш КЗС-812С. Главный привод КЗК-8А-2-0106270
/169.gif)
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
17
18
19
20
21
21
23
23
24
25
26
27
27
28
28
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-8А-2-0106250 | КЗК-8А-2-0106250 | Установка вала главного привода |
Загрузка ...
|
|
| КЗК-8А-2-0106270 | КЗК-8А-2-0106270 | Главный привод |
Загрузка ...
|
|
| 31.01-21С31-2А | 31.01-21С31-2А | Корпус манжеты |
Загрузка ...
|
|
| 31.01-21С26-1-30 | 31.01-21С26-1-30 | Корпус манжеты |
Загрузка ...
|
|
| 1 | КЗК-8А-2-0106370 | Кронштейн |
Загрузка ...
|
|
| 2 | КЗК0106660 | Шпилька |
Загрузка ...
|
|
| 3 | КЗК0220150 | Опора |
Загрузка ...
|
|
| 4 | КЗК-8А-2-0106101 | Шкив |
Загрузка ...
|
|
| 5 | КЗК-8А-2-0106452 | Защита |
Загрузка ...
|
|
| 6 | КЗК0106208А | Крышка картера маховика |
Загрузка ...
|
|
| 7 | КЗК0106613Б | Палец |
Загрузка ...
|
|
| 8 | КЗК0106617А | Ось |
Загрузка ...
|
|
| 9 | КЗК0106618 | Ступица |
Загрузка ...
|
|
| 10 | КИЛ0116616 | Гайка |
Загрузка ...
|
|
| 11 | КСН0114402-02 | Шайба |
Загрузка ...
|
|
| 12 | УЭС0100603А-03 | Болт |
Загрузка ...
|
|
| 13 | УЭС0400405 | Шайба |
Загрузка ...
|
|
| 14 | 14-0405-2 | Маслоотражатель |
Загрузка ...
|
|
| 15 | 31.01-2102-1-30 | Корпус манжеты |
Загрузка ...
|
|
| 16 | 31.01-2103-01 | Вал шлицевой |
Загрузка ...
|
|
| 17 | 31.01-2121 | Прокладка |
Загрузка ...
|
|
| 18 | 31.01-2150-2А | Корпус манжеты |
Загрузка ...
|
|
| 19 | 31.01-2171 | Шайба |
Загрузка ...
|
|
| 20 | БолтМ8-6eх20-7796 | Болт М8-6eх20-7796 |
Загрузка ...
|
|
| 21 | БолтМ8-6eх25-7796 | Болт М8-6eх25-7796 |
Загрузка ...
|
|
| 22 | ГайкаМ16х1,5-6G-2526 | Гайка М16х1,5-6G-2526 |
Загрузка ...
|
|
| 23 | ГайкаМ20х1,5-6G-2526 | Гайка М20х1,5-6G-2526 |
Загрузка ...
|
|
| 24 | ГайкаМ30х2-6G-2526 | Гайка М30х2-6G-2526 |
Загрузка ...
|
|
| 25 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 26 | ГайкаМ16х1,5-6G-5915 | Гайка М16х1,5-6G-5915 |
Загрузка ...
|
|
| 27 | ГайкаМ30х2-6G-5915 | Гайка М30х2-6G-5915 |
Загрузка ...
|
|
| 28 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 29 | ШайбаC8.01-6958 | Шайба C 8.01-6958 |
Загрузка ...
|
|
| 30 | В85-13943 | Кольцо В85-13943 |
Загрузка ...
|
|
| 31 | 1.2-60х85-1-8752 | Манжета 1.2-60х85-1-8752 |
Загрузка ...
|
|
| 32 | 53612-24696 | Подшипник 53612-24696 |
Загрузка ...
|
|
| 33 | 312-8338 | Подшипник 312-8338 |
Загрузка ...
|
|
| 34 | Шпонка2-8х7х25-23360 | Шпонка 2-8х7х25-23360 |
Загрузка ...
|
|
| 35 | Шпонка10х8х28-23360 | Шпонка 10х8х28-23360 |
Загрузка ...
|
|
| 36 | 52х85х10DFKM | Уплотнение |
Загрузка ...
|
|
| 37 | CR52х85х10HMS4V | Уплотнение |
Загрузка ...
|
|
| 38 | CR52х85х10HMS5V | Уплотнение |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
