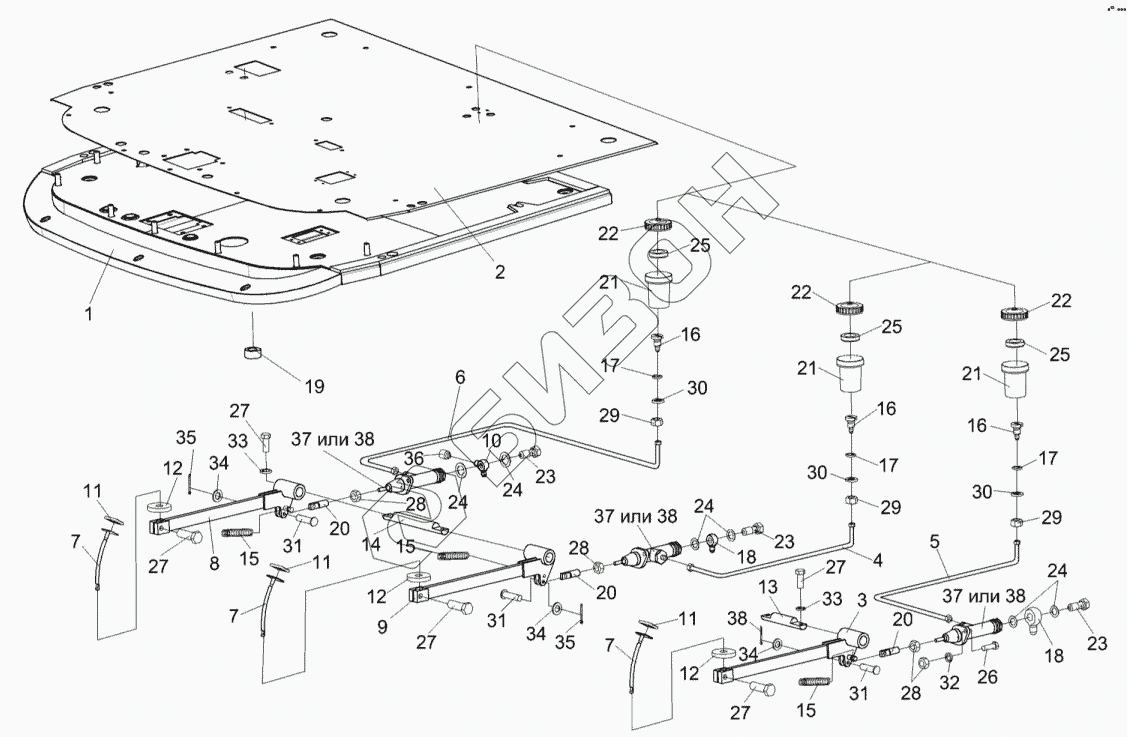

Графический каталог запасных частей к технике: Гомсельмаш КЗС-812С. Рычаги и трубопроводы площадки управления
/202.gif)
1
2
3
4
5
6
7
7
7
8
9
10
11
11
11
12
12
12
13
14
15
15
15
16
16
16
17
17
17
18
18
19
20
20
20
21
21
21
22
22
22
23
23
23
24
24
24
24
25
25
25
26
27
27
27
27
27
28
28
28
29
29
29
30
30
30
31
31
31
32
33
33
34
34
34
35
35
36
37
37
37
38
38
38
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-812С-1-0119000 | КЗК-812С-1-0119000 | Площадка управления |
Загрузка ...
|
|
| 1 | КЗК-812С-1-0119010 | Площадка |
Загрузка ...
|
|
| 2 | КЗК-7-0119410В | Коврик |
Загрузка ...
|
|
| 3 | КЗК-812-0119470 | Рычаг |
Загрузка ...
|
|
| 4 | КЗК-8-0119240 | Трубопровод |
Загрузка ...
|
|
| 5 | КЗК-8-0119260 | Трубопровод |
Загрузка ...
|
|
| 6 | КЗК-8-0119310 | Трубопровод |
Загрузка ...
|
|
| 7 | КВС-1-0129580 | Рычаг |
Загрузка ...
|
|
| 8 | КЗС0119090 | Рычаг |
Загрузка ...
|
|
| 9 | КЗС0119090-01 | Рычаг |
Загрузка ...
|
|
| 10 | УЭС0302450 | Угольник |
Загрузка ...
|
|
| 11 | КВС-1-0129042 | Подушка |
Загрузка ...
|
|
| 12 | КЗС0119002 | Шайба |
Загрузка ...
|
|
| 13 | КЗС0119605 | Ось |
Загрузка ...
|
|
| 14 | КЗС0119606 | Ось |
Загрузка ...
|
|
| 15 | УЭС0300609А | Пружина |
Загрузка ...
|
|
| 16 | УЭС0300639 | Штуцер бачка |
Загрузка ...
|
|
| 17 | УЭС0302413 | Шайба |
Загрузка ...
|
|
| 18 | УЭС0302612 | Угольник |
Загрузка ...
|
|
| 19 | УЭС0700013 | Втулка |
Загрузка ...
|
|
| 20 | РСМ10.04.14.612 | Вилка |
Загрузка ...
|
|
| 21 | 54-00104 | Корпус бачка главного цилиндрз тормоза |
Загрузка ...
|
|
| 22 | 54-00135 | Крышка бачка |
Загрузка ...
|
|
| 23 | 54-60303 | Болт |
Загрузка ...
|
|
| 24 | 75Ш-00005 | Прокладка |
Загрузка ...
|
|
| 25 | 403-3505119 | Отражатель крышки бачка главного цилиндра тормоза |
Загрузка ...
|
|
| 26 | БолтМ8-6ех30-7796 | Болт М8-6ех30-7796 |
Загрузка ...
|
|
| 27 | БолтМ10-6ех30-7796 | Болт М10-6ех30-7796 |
Загрузка ...
|
|
| 28 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 29 | ГайкаМ20х1,5-6G-5915 | Гайка М20х1,5-6G-5915 |
Загрузка ...
|
|
| 30 | 024-028-25-2-2-18829/9833 | Кольцо 024-028-25-2-2-18829/9833 |
Загрузка ...
|
|
| 31 | 6-8b12х30-9650 | Ось 6-8 b12х30-9650 |
Загрузка ...
|
|
| 32 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 33 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 34 | ШайбаС8.01-11371 | Шайба С8.01-11371 |
Загрузка ...
|
|
| 35 | Шплинт2х20-397 | Шплинт 2х20-397 |
Загрузка ...
|
|
| 36 | ВК12Б-Э | Выключатель света ''стоп'' гидравлический ВК12Б-Э |
Загрузка ...
|
|
| 37 | Т22160 | Цилиндр главный привода тормозов |
Загрузка ...
|
|
| 38 | ЕДЦГ073.000-03 | Главный цилиндр |
Загрузка ...
|
