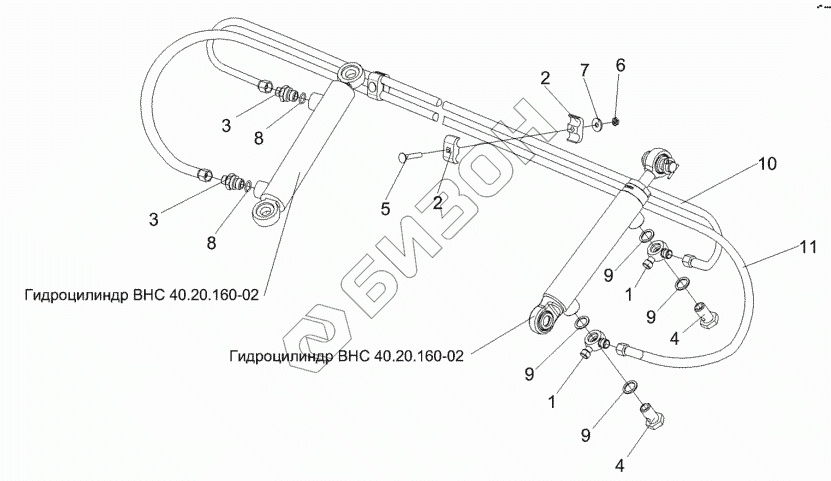

Графический каталог запасных частей к технике: Гомсельмаш КЗС-812С. Система гидравлическая наклонной камеры КЗК 1790000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
ВНС40.20.160-02
ВНС40.20.160-02
1
1
2
2
3
3
4
4
5
6
7
8
8
9
9
9
9
10
11
Позиция на иллюстрации Заводской номер детали Название детали Цена
КЗК1790000 КЗК1790000 Система гидравлическая
Загрузка ...
КЗК1790020 КЗК1790020 Пакет рукавов
Загрузка ...
ВНС40.20.160-02 ВНС40.20.160-02 Гидроцилиндр
Загрузка ...
1 КЗК1790010 Тройник поворотный
Загрузка ...
2 КЗК1790001 Брус
Загрузка ...
3 КЗК-12-0602616 Штуцер
Загрузка ...
4 ПКК0113637 Болт поворотного угольника
Загрузка ...
5 БолтМ8-6ех45-7802 Болт М8-6ех45-7802
Загрузка ...
6 ГайкаМ8-6G-2526 Гайка М8-6G-2526
Загрузка ...
7 ШайбаА.8.01-6958 Шайба А.8.01-6958
Загрузка ...
8 017-021-25-2-2-18829/9833 Кольцо 017-021-25-2-2-18829/9833
Загрузка ...
9 20М1-23358 Прокладка
Загрузка ...
10 РВД6-1SN-М16х1,5-60О-1900-0°-90о Рукав высокого давления
Загрузка ...
11 РВД6-1SN-М16х1,5-60О-2300-0°-90о Рукав высокого давления
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
