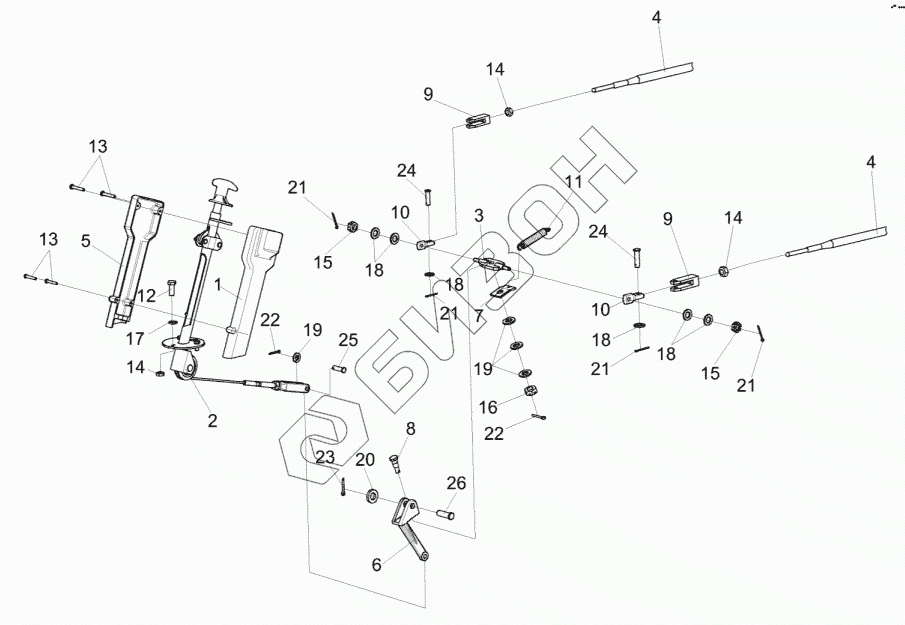

Графический каталог запасных частей к технике: Гомсельмаш КЗС-812С. Установка колонки привода УЭС 0300710
/206.gif)
1
2
3
4
4
5
6
7
8
9
9
10
10
11
12
13
13
14
14
14
15
15
16
17
18
18
18
18
19
19
20
21
21
21
21
22
22
23
24
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-812С-1-0119000 | КЗК-812С-1-0119000 | Площадка управления |
Загрузка ...
|
|
| 1 | УЭС0300270 | Крышка |
Загрузка ...
|
|
| 2 | УЭС0300710 | Колонка привода |
Загрузка ...
|
|
| 3 | РСМ-10.04.15.130 | Качалка |
Загрузка ...
|
|
| 4 | 113-075-07000 | Трос дистанционного управления |
Загрузка ...
|
|
| 5 | УЭС0300087 | Крышка |
Загрузка ...
|
|
| 6 | УЭС0300205 | Рычаг |
Загрузка ...
|
|
| 7 | УЭС0300526 | Планка |
Загрузка ...
|
|
| 8 | УЭС0300626 | Ось |
Загрузка ...
|
|
| 9 | УЭС0300686 | Вилка |
Загрузка ...
|
|
| 10 | УЭС0302611 | Сухарик |
Загрузка ...
|
|
| 11 | РСМ10.04.13.606Б | Пружина |
Загрузка ...
|
|
| 12 | БолтМ8-6ех20-7796 | Болт М8-6ех20-7796 |
Загрузка ...
|
|
| 13 | ВинтВ.М4-6ех25-17473 | Винт В.М4-6ех25-17473 |
Загрузка ...
|
|
| 14 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 15 | ГайкаМ8-6G-5919 | Гайка М8-6G-5919 |
Загрузка ...
|
|
| 16 | ГайкаМ10-6G-5919 | Гайка М10-6G-5919 |
Загрузка ...
|
|
| 17 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 18 | ШайбаС.8.01-11371 | Шайба С.8.01-11371 |
Загрузка ...
|
|
| 19 | ШайбаС.10.01-11371 | Шайба С.10.01-11371 |
Загрузка ...
|
|
| 20 | ШайбаС.14.01-11371 | Шайба С.14.01-11371 |
Загрузка ...
|
|
| 21 | Шплинт2х20-397 | Шплинт 2х20-397 |
Загрузка ...
|
|
| 22 | Шплинт3,2х20-397 | Шплинт 3,2х20-397 |
Загрузка ...
|
|
| 23 | Шплинт4х25-397 | Шплинт 4х25-397 |
Загрузка ...
|
|
| 24 | 6-8b12х30-9650 | Ось 6-8 b12х30-9650 |
Загрузка ...
|
|
| 25 | 6-10b12х36-9650 | Ось 6-10 b12х36-9650 |
Загрузка ...
|
|
| 26 | 6-14b12х45-9650 | Ось 6-14 b12х45-9650 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
