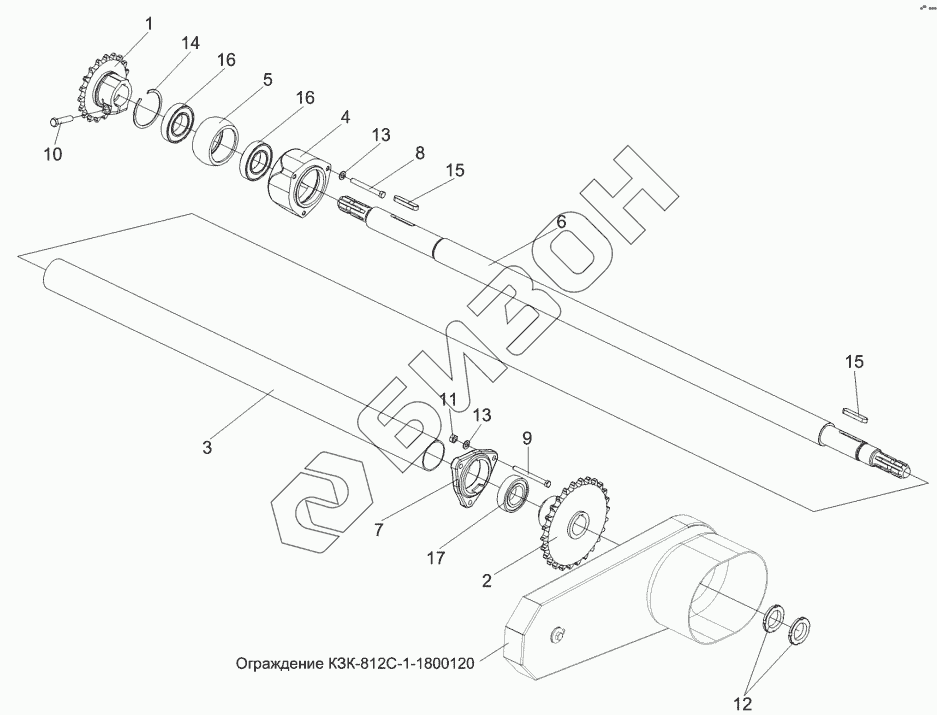

Графический каталог запасных частей к технике: Гомсельмаш КЗС-812С. Установка вала КЗК-8-1810602
/14.gif)
КЗК-812С-1-1800120
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
15
16
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК1870210 | КЗК1870210 | Опора |
Загрузка ...
|
|
| КЗК-812С-1-1800120 | КЗК-812С-1-1800120 | Ограждение |
Загрузка ...
|
|
| 1 | КЗК1870150А-02 | Звездочка |
Загрузка ...
|
|
| 2 | КЗК-8-1810140 | Звездочка |
Загрузка ...
|
|
| 3 | КЗК1870003-01 | Кожух |
Загрузка ...
|
|
| 4 | КЗК1870201 | Корпус |
Загрузка ...
|
|
| 5 | КЗК1873614 | Втулка |
Загрузка ...
|
|
| 6 | КЗК-8-1810602 | Вал |
Загрузка ...
|
|
| 7 | Н.027.106 | Корпус подшипника |
Загрузка ...
|
|
| 8 | БолтМ10-6eх90-7796 | Болт М10-6eх90-7796 |
Загрузка ...
|
|
| 9 | БолтМ10-6eх100-7796 | Болт М10-6eх100-7796 |
Загрузка ...
|
|
| 10 | БолтМ12-6eх55-7796 | Болт М12-6eх55-7796 |
Загрузка ...
|
|
| 11 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 12 | ГайкаМ42х1,5-6H-11871 | Гайка М42х1,5-6H-11871 |
Загрузка ...
|
|
| 13 | ШайбаC.10.01-11371 | Шайба C.10.01-11371 |
Загрузка ...
|
|
| 14 | В90-13943 | Кольцо |
Загрузка ...
|
|
| 15 | Шпонка14х9х70-23360 | Шпонка 14х9х70-23360 |
Загрузка ...
|
|
| 16 | 180210-8882 | Подшипник |
Загрузка ...
|
|
| 17 | 1580209С17- | Подшипник 1580209С17- |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
