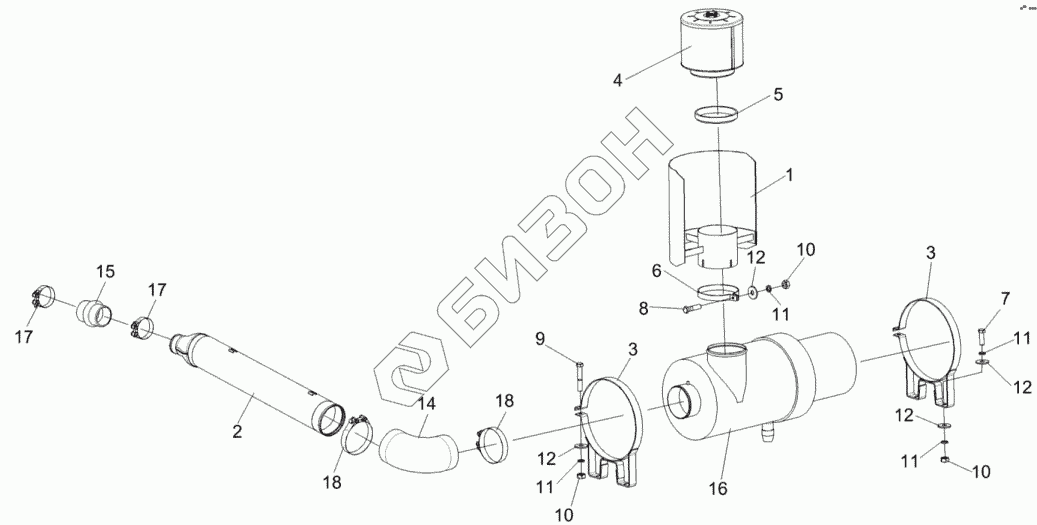

Графический каталог запасных частей к технике: Гомсельмаш КЗС-812С. Установка воздухоочистителя КЗК-8А-2-0106080

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3
4
5
6
7
8
9
10
10
10
11
11
11
11
12
12
12
12
14
15
16
17
17
18
18
Позиция на иллюстрации Заводской номер детали Название детали Цена
КЗК-8А-2-0106080 КЗК-8А-2-0106080 Установка воздухоочистителя
Загрузка ...
1 КЗК-8А-2-0106140 Экран
Загрузка ...
2 КЗК-8А-2-0106150 Труба воздушная
Загрузка ...
3 КЗК-8А-2-0106170 Хомут
Загрузка ...
4 КЗК-12-3-0126420 Воздухозаборник вращающийся
Загрузка ...
5 КЗК-12-3-0106016 Прокладка
Загрузка ...
6 КЗК-12-3-0106481 Хомут
Загрузка ...
7 БолтМ10-6eх30-7796 Болт М10-6eх30-7796
Загрузка ...
8 БолтМ10-6eх40-7796 Болт М10-6eх40-7796
Загрузка ...
9 БолтМ10-6eх60-7796 Болт М10-6eх60-7796
Загрузка ...
10 ГайкаМ10-6G-5915 Гайка М10-6G-5915
Загрузка ...
11 Шайба10Т.65Г-6402 Шайба 10Т.65Г-6402
Загрузка ...
12 ШайбаC10.01-6958 Шайба C 10.01-6958
Загрузка ...
13 ДСФ-65 Датчик сигнализатора засоренности воздушного фильтра
Загрузка ...
14 P105535 Патрубок
Загрузка ...
15 P114319 Патрубок
Загрузка ...
16 Фильтр Фильтр
Загрузка ...
17 GBSM94/25W2 Хомут без компенсатора
Загрузка ...
18 GBSM168/30W2 Хомут без компенсатора
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
