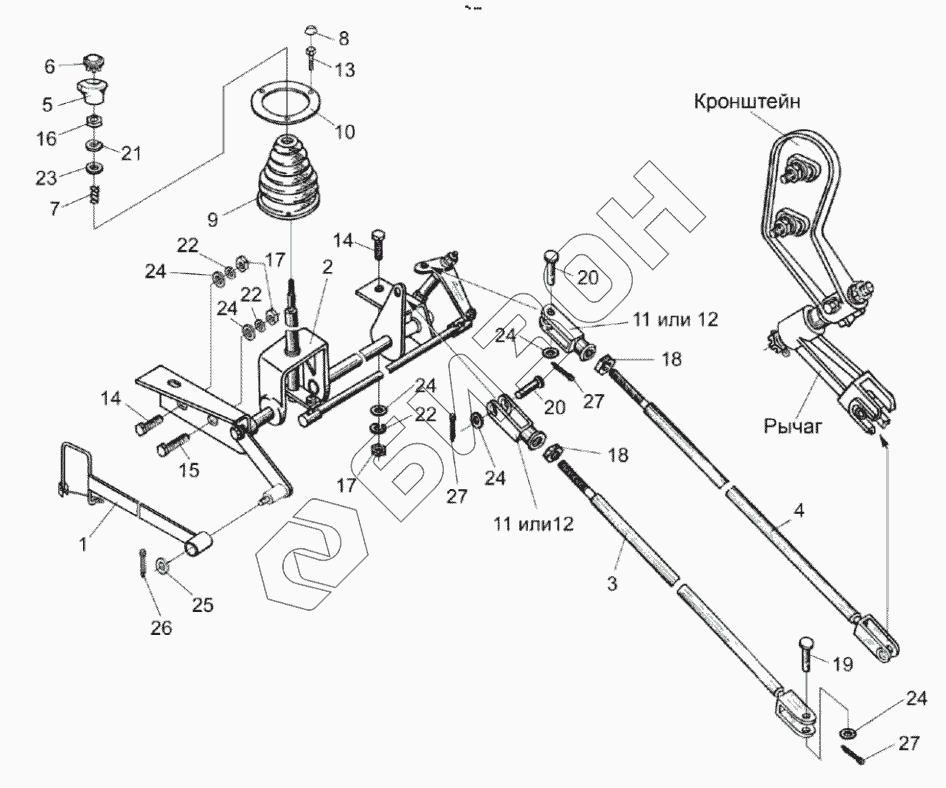

Графический каталог запасных частей к технике: Гомсельмаш MS280F. Механизм переключения передач
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
14
14
15
16
17
17
18
18
19
20
20
21
22
22
22
23
24
24
24
24
24
24
25
26
27
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| УЭС-7-0300470 | УЭС-7-0300470 | Тяга |
Загрузка ...
|
|
| УЭС-7-0300460 | УЭС-7-0300460 | Тяга |
Загрузка ...
|
|
| 1 | УЭС-7-0104230А | Тяга |
Загрузка ...
|
|
| 2 | УЭС-7-0300290 | Блок переключения |
Загрузка ...
|
|
| 3 | УЭС-7-0300480 | Тяга |
Загрузка ...
|
|
| 4 | УЭС-7-0300490 | Тяга |
Загрузка ...
|
|
| 5 | УЭС 0300250 | Рукоятка |
Загрузка ...
|
|
| 6 | УЭС 0300017 | Заглушка |
Загрузка ...
|
|
| 7 | УЭС 0300693 | Пружина |
Загрузка ...
|
|
| 8 | А 30.04.017-01 | Колпачок |
Загрузка ...
|
|
| 9 | РСМ-10.04.01.001Б | Чехол |
Загрузка ...
|
|
| 10 | РСМ 10.04.01.401Б | Кольцо прижимное |
Загрузка ...
|
|
| 11 | КИС 0119318Б | Вилка |
Загрузка ...
|
|
| 12 | КИС 0119652 | Вилка |
Загрузка ...
|
|
| 13 | Болт М8-6ех50-7796 | Болт М8-6ех50-7796 |
Загрузка ...
|
|
| 14 | Болт М10-6ех30-7796 | Болт М10-6ех30-7796 |
Загрузка ...
|
|
| 15 | Болт М10-6ех40-7796 | Болт М10-6ех40-7796 |
Загрузка ...
|
|
| 16 | Гайка М6-6G-5915 | Гайка М6-6G-5915 |
Загрузка ...
|
|
| 17 | Гайка М10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 18 | Гайка М12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 19 | Ось 6-10b12х32-9650 | Ось 6-10b12х32-9650 |
Загрузка ...
|
|
| 20 | Ось 6-10b12х36-9650 | Ось |
Загрузка ...
|
|
| 21 | Шайба 6Т 65Г-6402 | Шайба 6Т 65Г-6402 |
Загрузка ...
|
|
| 22 | Шайба 10Т 65Г-6402 | Шайба 10Т 65Г-6402 |
Загрузка ...
|
|
| 23 | Шайба 6.01-11371 | Шайба 6.01-11371 |
Загрузка ...
|
|
| 24 | Шайба 10.01-11371 | Шайба 10.01-11371 |
Загрузка ...
|
|
| 25 | Шайба 12.01-11371 | Шайба 12.01-11371 |
Загрузка ...
|
|
| 26 | Шплинт 3,2х25-397 | Шплинт 3,2х25-397 |
Загрузка ...
|
|
| 27 | Шплинт 3,2х32-397 | Шплинт 3,2х32-397 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
