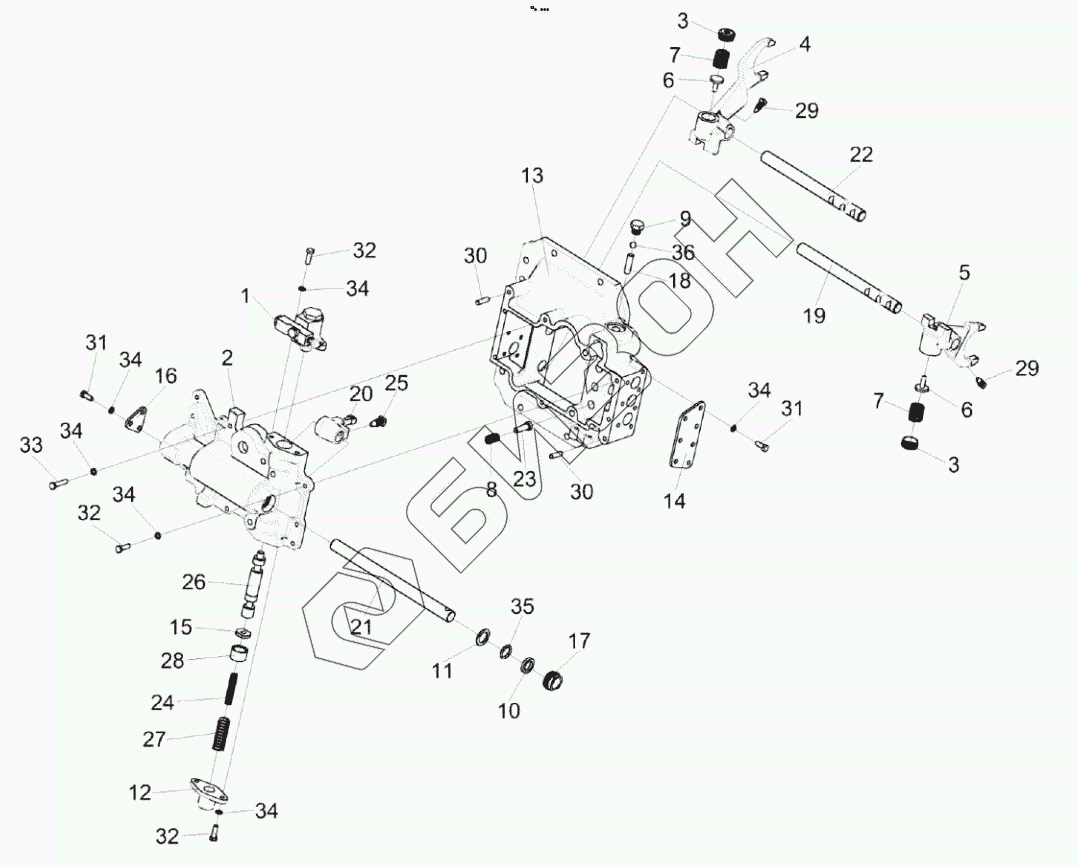

Графический каталог запасных частей к технике: Гомсельмаш MS280F. Механизм переключения передач КЗК-8-0107560
1
2
3
3
4
5
6
6
7
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
30
31
31
32
32
32
33
34
34
34
34
34
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-12-0107250 | КЗК-12-0107250 | Вилка |
Загрузка ...
|
|
| КЗК-8-0107560 | КЗК-8-0107560 | Механизм переключения передач |
Загрузка ...
|
|
| КЗК-12-0107250-01 | КЗК-12-0107250-01 | Вилка |
Загрузка ...
|
|
| 1 | КЗК-12-0107200 | КЗК-12-0107200 |
Загрузка ...
|
|
| 2 | КЗК-12-0107152-01 | Корпус блокировки |
Загрузка ...
|
|
| 3 | КЗК-12-0107435 | Гайка |
Загрузка ...
|
|
| 4 | КЗК-12-0107626 | Вилка |
Загрузка ...
|
|
| 5 | КЗК-12-0107626-01 | Вилка |
Загрузка ...
|
|
| 6 | КЗК-12-0107641 | Штифт |
Загрузка ...
|
|
| 7 | КЗК-12-0107642 | Пружина |
Загрузка ...
|
|
| 8 | КЗК-12-0107691 | Пружина |
Загрузка ...
|
|
| 9 | КУЖ 0110615 | Пробка |
Загрузка ...
|
|
| 10 | УЭС 0107011-02 | Кольцо |
Загрузка ...
|
|
| 10 | Кольцо СП-30-21-5-6308 | Кольцо СП-30-21-5-6308 |
Загрузка ...
|
|
| 11 | УЭС 0302413 | Шайба |
Загрузка ...
|
|
| 12 | 3518020-40208 | Крышка корпуса блокировки |
Загрузка ...
|
|
| 13 | 3518020-41058 | Корпус механизма переключения диапазонов |
Загрузка ...
|
|
| 14 | 3518020-44004-01 | Крышка корпуса механизма переключения |
Загрузка ...
|
|
| 15 | 3518020-44035 | Шайба валика блокировки |
Загрузка ...
|
|
| 16 | 3518020-44071 | Крышка блокировки |
Загрузка ...
|
|
| 17 | 3518020-46023 | Гайка уплотнения штока |
Загрузка ...
|
|
| 18 | 3518020-46024 | Штифт установочный |
Загрузка ...
|
|
| 19 | 3518020-46149-01 | Шток верхний переключения диапазонов |
Загрузка ...
|
|
| 20 | 3518020-46162 | Рычаг вилок переключения |
Загрузка ...
|
|
| 21 | 3518020-46167 | Шток управления |
Загрузка ...
|
|
| 22 | 3518020-46168-01 | Шток нижний переключения диапазонов |
Загрузка ...
|
|
| 23 | 3518020-46203 | Фиксатор штока диапазонов |
Загрузка ...
|
|
| 24 | 3518020-46221 | Пружина внутренняя блокировки |
Загрузка ...
|
|
| 25 | 3518020-46366 | Болт штока |
Загрузка ...
|
|
| 26 | 3518020-46509 | Шток блокировки |
Загрузка ...
|
|
| 27 | 3518050-46041 | Пружина возвратная гидроцилиндра блокировки |
Загрузка ...
|
|
| 28 | 3518020-48094 | Втулка ограничительная |
Загрузка ...
|
|
| 29 | 60671Б | Болт штока |
Загрузка ...
|
|
| 30 | 61327 | Штифт |
Загрузка ...
|
|
| 31 | Болт М8-6ех20-7796 | Болт М8-6ех20-7796 |
Загрузка ...
|
|
| 32 | Болт М8-6ех25-7796 | Болт М8-6ех25-7796 |
Загрузка ...
|
|
| 33 | Болт М8-6ех35-7796 | Болт М8-6ех35-7796 |
Загрузка ...
|
|
| 34 | Шайба 8Т 65Г-6402 | Шайба 8Т 65Г-6402 |
Загрузка ...
|
|
| 35 | Кольцо 022-028-36-2-2 -18829-9833 | Кольцо |
Загрузка ...
|
|
| 36 | Шарик 11-40 -3722 | Шарик |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
