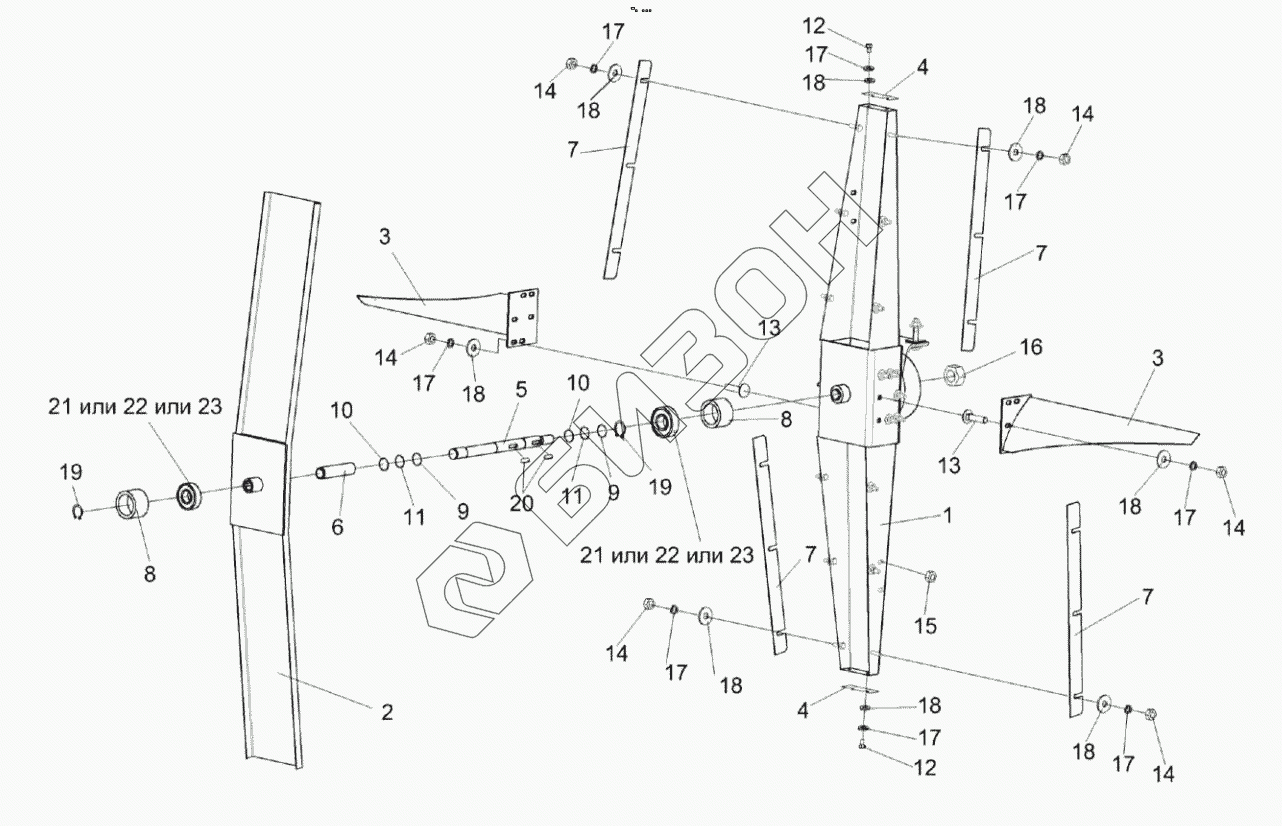

Графический каталог запасных частей к технике: Гомсельмаш MS280F. Пылесъемник КЗК-12-3-0112130А
1
2
3
3
4
4
5
6
7
7
7
7
8
9
9
10
10
11
11
12
12
13
13
14
14
14
14
14
14
15
16
17
17
17
17
17
17
17
17
18
18
18
18
18
18
18
18
19
19
20
21
21
22
22
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-12-3-0112130А | КЗК-12-3-0112130А | Пылесъемник |
Загрузка ...
|
|
| 1 | КЗК-12-0112090 | Пылесъемник |
Загрузка ...
|
|
| 2 | КЗК-12-0112110 | Затенитель |
Загрузка ...
|
|
| 3 | УЭС-7-0404040А | Лопасть |
Загрузка ...
|
|
| 4 | КЗК-12-0112447 | Щиток |
Загрузка ...
|
|
| 5 | КЗК-12-0112601 | Вал |
Загрузка ...
|
|
| 6 | КЗК-12-0112801 | Труба |
Загрузка ...
|
|
| 7 | УЭС-7-0404416 | Щиток |
Загрузка ...
|
|
| 8 | УЭС-7-0404608 | Втулка |
Загрузка ...
|
|
| 9 | УЭС 0602509 | Кольцо |
Загрузка ...
|
|
| 10 | СТВ 0105501 | Кольцо |
Загрузка ...
|
|
| 11 | СТВ 0105501-01 | Кольцо |
Загрузка ...
|
|
| 12 | Болт М6-6eх16-7798 | Болт М6-6eх16-7798 |
Загрузка ...
|
|
| 13 | Болт М6-6eх20-7802 | Болт |
Загрузка ...
|
|
| 14 | Гайка М6-6G-5915 | Гайка М6-6G-5915 |
Загрузка ...
|
|
| 15 | Гайка М8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 16 | Гайка М12х1,25-6G-5915 | Гайка М12х1,25-6G-5915 |
Загрузка ...
|
|
| 17 | Шайба 6Т 65Г-6402 | Шайба 6Т 65Г-6402 |
Загрузка ...
|
|
| 18 | Шайба С 6.01-6958 | Шайба |
Загрузка ...
|
|
| 19 | Кольцо В15-13942 | Кольцо |
Загрузка ...
|
|
| 20 | Шпонка 5х5х16-23360 | Шпонка |
Загрузка ...
|
|
| 21 | Подшипник 6202-2RSH | Подшипник |
Загрузка ...
|
|
| 22 | Подшипник 6202-2RSL | Подшипник |
Загрузка ...
|
|
| 23 | Подшипник 6202 2RS | Подшипник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
