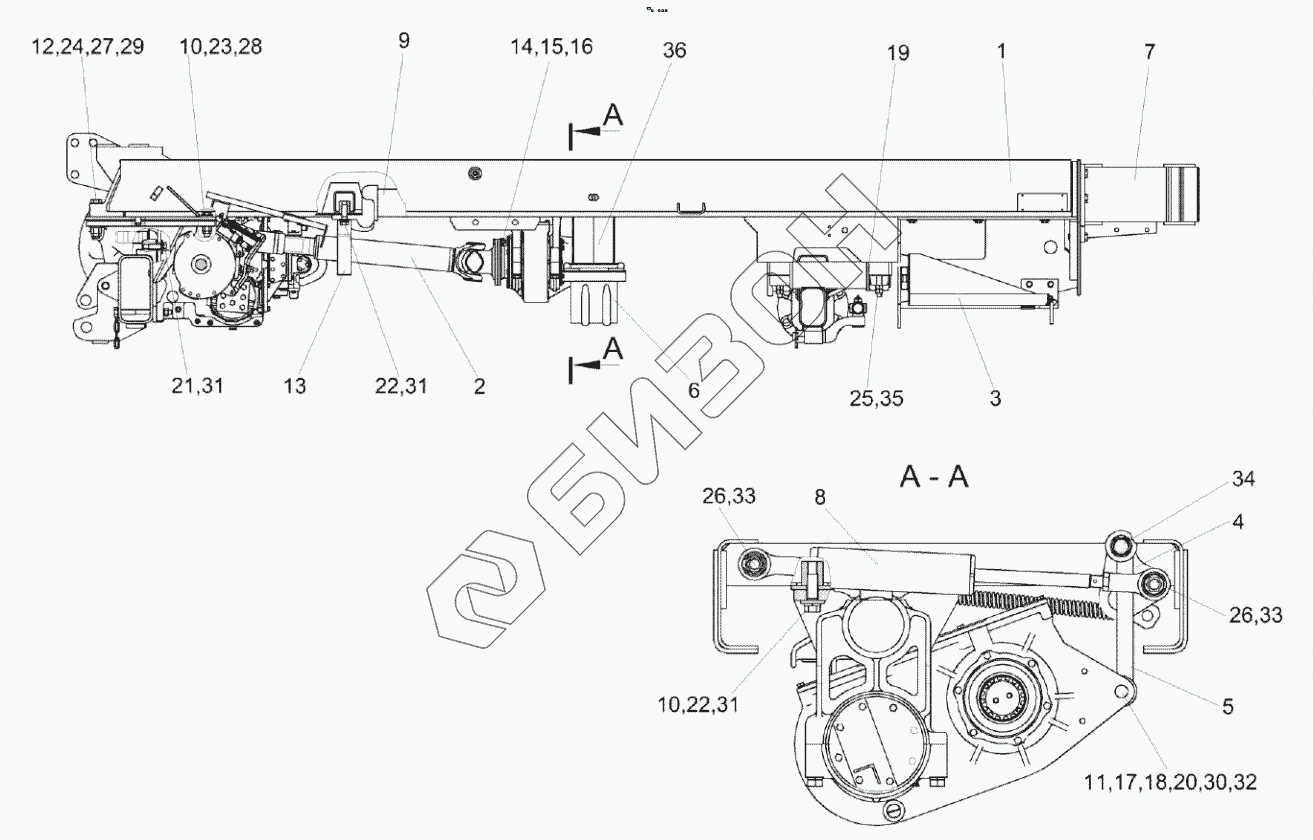

Графический каталог запасных частей к технике: Гомсельмаш MS280F. Шасси УМС-1-0100000
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
26
27
28
29
30
31
31
31
32
33
33
34
35
36
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| УМС-1-0100000 | УМС-1-0100000 | Шасси |
Загрузка ...
|
|
| 1 | УМС 0101000 | Рама |
Загрузка ...
|
|
| 2 | УЭС 0105000-02 | Вал карданный |
Загрузка ...
|
|
| 3 | УЭС 0124000А-05 | Подрамник |
Загрузка ...
|
|
| 4 | УЭС 1300100А-01 | Рычаг |
Загрузка ...
|
|
| 5 | УЭС 1300120-01 | Тяга |
Загрузка ...
|
|
| 6 | УЭС 1400120А-01 | Щиток |
Загрузка ...
|
|
| 7 | УЭС-7-0003130 | Устройство тягово-сцепное |
Загрузка ...
|
|
| 8 | УЭС-7-0602950 | Гидроцилиндр |
Загрузка ...
|
|
| 9 | УЭС-7-0120000 | Установка редуктора |
Загрузка ...
|
|
| 10 | КИЛ 0100409 | Шайба |
Загрузка ...
|
|
| 11 | УЭС 1300407 | Пластина |
Загрузка ...
|
|
| 12 | УЭС-7-0100407 | Шайба |
Загрузка ...
|
|
| 13 | УЭС-7-0100504 | Кронштейн |
Загрузка ...
|
|
| 14 | УЭС 0100601 | Болт |
Загрузка ...
|
|
| 15 | УЭС 0100602 | Гайка |
Загрузка ...
|
|
| 16 | УЭС 0100607 | Шайба |
Загрузка ...
|
|
| 17 | УЭС 1400655 | Ось |
Загрузка ...
|
|
| 18 | УЭС 0400815-01 | Втулка |
Загрузка ...
|
|
| 19 | PCM 10.01.01.418 | Шайба |
Загрузка ...
|
|
| 20 | Болт М8-6ех20-7796 | Болт М8-6ех20-7796 |
Загрузка ...
|
|
| 21 | Болт М20х1,5-6ех55-7796 | Болт М20х1,5-6ех55-7796 |
Загрузка ...
|
|
| 22 | Болт М20-6ех60-7796 | Болт |
Загрузка ...
|
|
| 23 | Болт М20х1,5-6ех80-7796 | Болт М20х1,5-6ех80-7796 |
Загрузка ...
|
|
| 24 | Болт М30х2-6ех160-7796 | Болт |
Загрузка ...
|
|
| 25 | Гайка М16х1,5-6G-2526 | Гайка М16х1,5-6G-2526 |
Загрузка ...
|
|
| 26 | Гайка М20х1,5-6G-2526 | Гайка М20х1,5-6G-2526 |
Загрузка ...
|
|
| 27 | Гайка М30х2-6G-2526 | Гайка М30х2-6G-2526 |
Загрузка ...
|
|
| 28 | Гайка М20х1,5-6G-5915 | Гайка М20х1,5-6G-5915 |
Загрузка ...
|
|
| 29 | Гайка М30х2-6G-5915 | Гайка М30х2-6G-5915 |
Загрузка ...
|
|
| 30 | Кольцо B25-13940 | Кольцо |
Загрузка ...
|
|
| 31 | Шайба 20 65Г-6402 | Шайба |
Загрузка ...
|
|
| 32 | Шайба 25.01-9649 | Шайба 25.01-9649 |
Загрузка ...
|
|
| 33 | Шайба C.20.01-11371 | Шайба |
Загрузка ...
|
|
| 34 | Масленка 2.2.45-19853 | Масленка |
Загрузка ...
|
|
| 35 | Шайба 8Т 65Г-6402 | Шайба 8Т 65Г-6402 |
Загрузка ...
|
|
| 36 | Ремень 4НВ 1912La | Ремень |
Загрузка ...
|
|
| 36 | Ремень 4НВ ВР 1912А | Ремень |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
