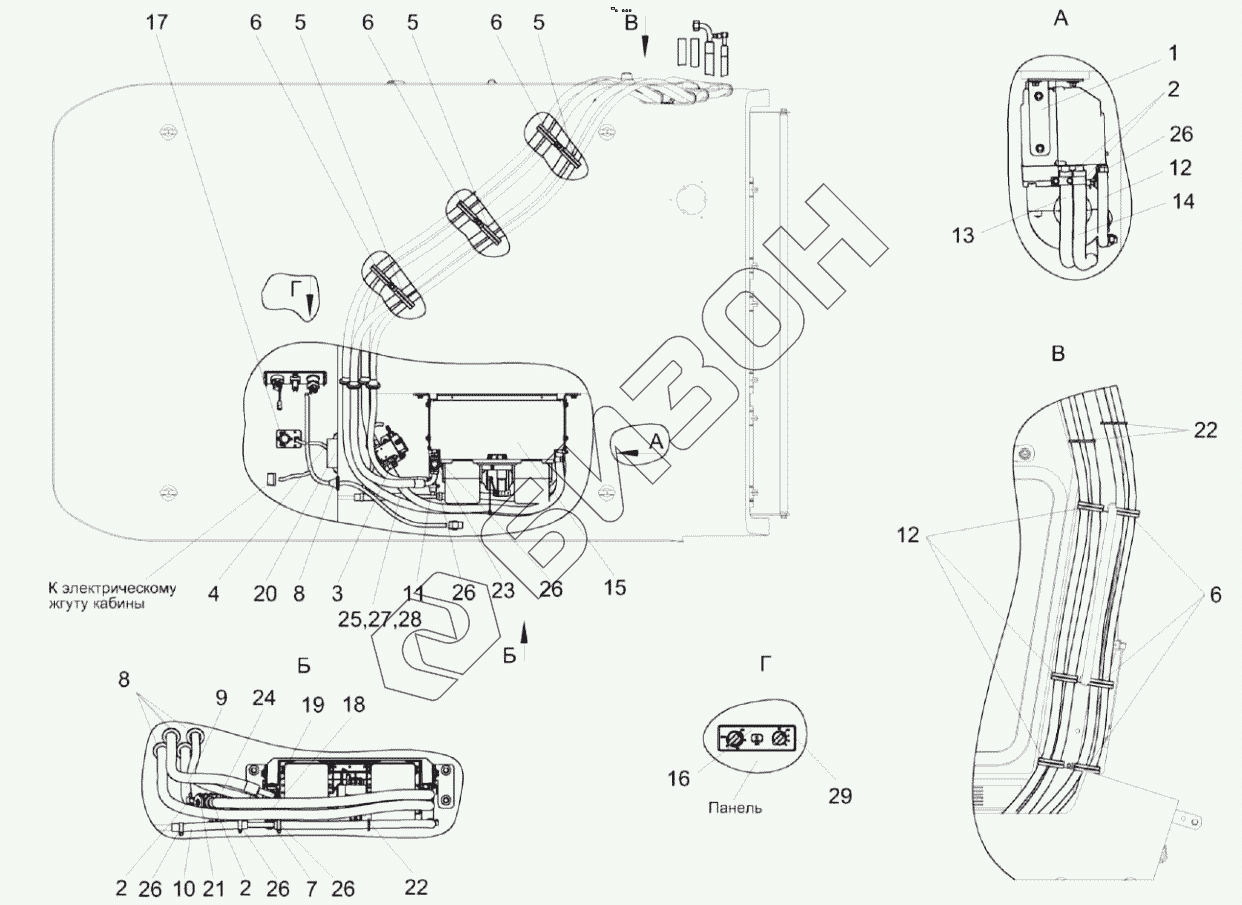

Графический каталог запасных частей к технике: Гомсельмаш MS280F. Установка испарителя УЭС-6-2-0151020
1
2
2
2
3
4
5
5
5
6
6
6
6
7
8
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
26
26
26
26
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| УЭС-6-2-0151020 | УЭС-6-2-0151020 | Установка испарителя |
Загрузка ...
|
|
| 1 | УЭС-6-2-0151030 | Установка кронштейна |
Загрузка ...
|
|
| 2 | А 23.02.260 | Хомут |
Загрузка ...
|
|
| 3 | КВК-6-0121090 | Установка крана отопителя |
Загрузка ...
|
|
| 4 | КВК-6-0121100 | Установка блока управления |
Загрузка ...
|
|
| 5 | КЗК-8-3-0113090-01 | Установка хомута |
Загрузка ...
|
|
| 6 | УЭС-7-0203150А | Скоба |
Загрузка ...
|
|
| 7 | УЭС-7-0203160 | Тройник |
Загрузка ...
|
|
| 8 | КГС 0120032-01 | Втулка |
Загрузка ...
|
|
| 9 | КВК 0121001 | Шланг |
Загрузка ...
|
|
| 10 | КЗК-10-0126004 | Рукав |
Загрузка ...
|
|
| 11 | КЗК-12-2-0126002 | Рукав |
Загрузка ...
|
|
| 12 | КЗК-8-0126002 | Рукав 12х20-10362 |
Загрузка ...
|
|
| 13 | СЭУ-2-0300069 | Шланг |
Загрузка ...
|
|
| 14 | УЭС-16-0300052 | Шланг |
Загрузка ...
|
|
| 15 | 03-131000-26 | Блок испарительно-отопительный со жгутом в сборе |
Загрузка ...
|
|
| 16 | 18-001809-01 | Блок управления в сборе |
Загрузка ...
|
|
| 17 | 09-457382-00 | Датчик температуры воздуха салона |
Загрузка ...
|
|
| 18 | 5/8 08-003501-00 | Кольцо |
Загрузка ...
|
|
| 19 | 7/8 08-003503-00 | Кольцо |
Загрузка ...
|
|
| 20 | 18-011186-20 | Контроллер |
Загрузка ...
|
|
| 21 | 10-150671-12 | Кран отопителя с моторедуктором в сборе |
Загрузка ...
|
|
| 22 | Лента | Лента стяжная зубчатая |
Загрузка ...
|
|
| 23 | 08-000010-00 | Уплотнение |
Загрузка ...
|
|
| 24 | 05-070023-02 | Хладонопровод |
Загрузка ...
|
|
| 25 | 05-070024-02 | Хладонопровод |
Загрузка ...
|
|
| 26 | Хомут червячный16-27/9 C7W2 | Хомут червячный |
Загрузка ...
|
|
| 27 | Лента | Лента стяжная зубчатая |
Загрузка ...
|
|
| 28 | Труба | Труба |
Загрузка ...
|
|
| 29 | 15Х2000 Маделин-Н | Материал Маделин-Н |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
