Графический каталог запасных частей к технике: Гомсельмаш MS280F. Установка навески (кормоуборка)
1
2
3
4
5
6
7
8
9
9
10
10
11
12
13
14
15
16
16
17
17
18
19
20
21
22
23
23
24
25
25
26
27
28
28
29
30
31
32
33
34
35
36
37
37
38

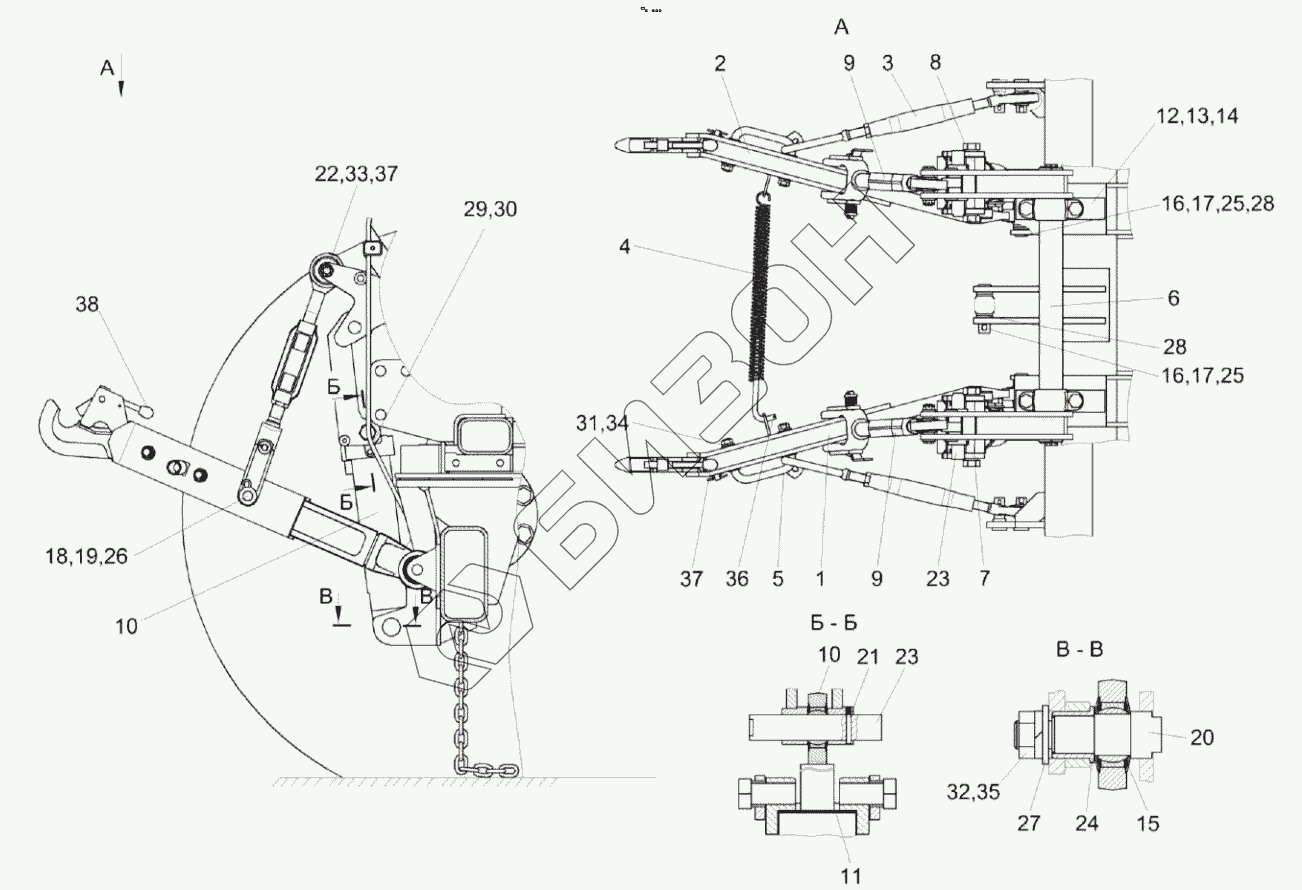

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | УЭС 0104070А-01 | Тяга |
Загрузка ...
|
|
| 2 | УЭС 0104070А-04 | Тяга |
Загрузка ...
|
|
| 3 | УЭС 0104200 | Стяжка |
Загрузка ...
|
|
| 4 | УЭС 0104230-01 | Стяжка |
Загрузка ...
|
|
| 5 | УЭС 0104250 | Скоба |
Загрузка ...
|
|
| 6 | УЭС-7-0104020А | Вал поворотный |
Загрузка ...
|
|
| 7 | УЭС-7-0104140А | Меxанизм фиксации |
Загрузка ...
|
|
| 8 | УЭС-7-0104140А-02 | Меxанизм фиксации |
Загрузка ...
|
|
| 9 | УЭС-7-0104180А | Раскос |
Загрузка ...
|
|
| 10 | УЭС-7-0602200 | Гидроцилиндр |
Загрузка ...
|
|
| 11 | УЭС 0000494 | Прокладка регулировочная |
Загрузка ...
|
|
| 12 | УЭС 0100404 | Прокладка |
Загрузка ...
|
|
| 13 | УЭС 0100404-01 | Прокладка |
Загрузка ...
|
|
| 14 | УЭС 0100404-02 | Прокладка |
Загрузка ...
|
|
| 15 | УЭС 0104426 | Пружина |
Загрузка ...
|
|
| 16 | УЭС 0104609-01 | Чека |
Загрузка ...
|
|
| 17 | УЭС 0104624 | Палец |
Загрузка ...
|
|
| 18 | УЭС 0104627А | Палец |
Загрузка ...
|
|
| 19 | УЭС 0104672 | Втулка |
Загрузка ...
|
|
| 20 | УЭС-7-0104607 | Палец |
Загрузка ...
|
|
| 21 | УЭС-7-0104618А | Штифт |
Загрузка ...
|
|
| 22 | УЭС-7-0104619 | Палец |
Загрузка ...
|
|
| 23 | УЭС-7-0104621 | Палец |
Загрузка ...
|
|
| 24 | УЭС-7-0104809 | Втулка |
Загрузка ...
|
|
| 25 | А 61.05.004 | Кольцо |
Загрузка ...
|
|
| 26 | А 61.07.001 | Шплинт |
Загрузка ...
|
|
| 27 | ПКК 0135432А | Шайба |
Загрузка ...
|
|
| 28 | 142-4605047-01 | Втулка |
Загрузка ...
|
|
| 29 | Болт М12-6ех25-7796 | Болт М12-6ех25-7796 |
Загрузка ...
|
|
| 30 | Гайка М12-6G-2526 | Гайка М12-6G-2526 |
Загрузка ...
|
|
| 31 | Гайка М20-6G-2526 | Гайка М20-6G-2526 |
Загрузка ...
|
|
| 32 | Гайка М27х2-6G-2526 | Гайка М27х2-6G-2526 |
Загрузка ...
|
|
| 33 | Гайка М20х1,5-6G-5935 | Гайка М20х1,5-6G-5935 |
Загрузка ...
|
|
| 34 | Шайба 20 65Г-6402 | Шайба |
Загрузка ...
|
|
| 35 | Шайба 27 65Г-6402 | Шайба |
Загрузка ...
|
|
| 36 | Шплинт 3,2х25-397 | Шплинт 3,2х25-397 |
Загрузка ...
|
|
| 37 | Шплинт 4х36-397 | Шплинт 4х36-397 |
Загрузка ...
|
|
| 38 | А 61.01.014-А7 | Рукоятка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
